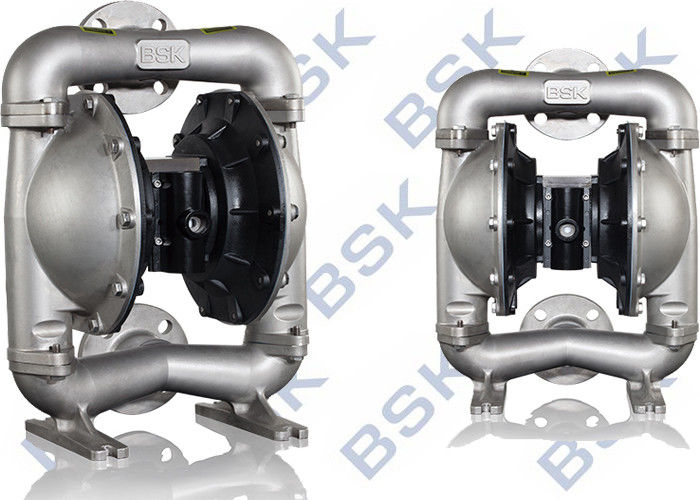

वायवीय डबल AODD पंप पनडुब्बी डायाफ्राम पंप 0.83Mpa खनन के लिए

खनन के लिए एयर ड्रिवन मेम्ब्रेन पंप सबमर्सिबल डायाफ्राम पंप

डायाफ्राम पंप कम हवा के दबाव और सामग्री अनुकूलता विकल्पों के एब रोड रेंज पर भी उच्च मात्रा में वितरण प्रदान करता है। मॉडल और विकल्प चार्ट के लिए देखें। पंप हवा संचालित मोटर और तरल पदार्थ अनुभाग के साथ प्रदान किया जाता है।

हवा से संचालित डायाफ्राम पंप वैकल्पिक रूप से हवा के कक्ष में दबाव अंतर का उपयोग करके द्रव कक्ष में सेवन द्रव दबाव और सकारात्मक द्रव दबाव उत्पन्न करता है। गेंद वाल्व द्रव के आगे प्रवाह को सुनिश्चित कर सकता है।

पंप साइकलिंग शुरू हो जाएगी क्योंकि हवा का दबाव लागू होता है और यह मांग के साथ पंप करना जारी रखेगा। यह लाइन प्रेसीडेंट का निर्माण और रखरखाव करेगा और अधिकतम लाइन दबाव (डिसपेंसिंग डिवाइस बंद) होने के बाद साइकिल चलाना बंद कर देगा और आवश्यकतानुसार पम्पिंग फिर से शुरू करेगा।

एयर डायाफ्राम पंप (एक झिल्ली पंप के रूप में भी जाना जाता है, हवा संचालित डबल डायाफ्राम पंप (AOOD) या वायवीय डायाफ्राम पंप ) जो एक रबड़, थर्माप्लाय या टेफ्लोंडीफ्राम और घूमने वाले वाल्व के दोनों तरफ उपयुक्त वाल्व के संयोजन का उपयोग करता है , एक तरल पदार्थ को पंप करने के लिए तितली वाल्व, फ्लैप वाल्व, या शट-ऑफ वाल्व का कोई अन्य रूप)।

विशेष विवरण

एयर डायाफ्राम पंप
1. गैर रिसाव
2. अच्छा आत्म भड़काना प्रदर्शन
3. सभी प्रकार के माध्यम को जीतो
4. सामग्री: कास्ट स्टील, अलु, एसएस, पीपी

एक 2 5 XX - एक्सएक्सएक्स - एक्स ( मॉडल चयन)

पाइप मुंह का रूप: ए-बीएसपी बी-एनपीटी (एफ) सी-निकला हुआ किनारा

डायाफ्राम सामग्री: 9 - सैंटोप्रेन एच - हेट्रेल टी - पीटीएफई / सैंटोप्रीन

बॉल मटेरियल: 9 -सेंटोप्रीन एच - हेट्रे टी - पीटीएफई ए - एसीटल

बॉल सीट सामग्री: P / K -Polypropylene / Kynoar SS –Stainless Steel

पंप सामग्री: SS-स्टेनलेस स्टील AL-एल्यूमीनियम मिश्र धातु CI- कार्बन स्टील P / K -Polypropylene / आयनों

मुख्य प्रदर्शन पैरामीटर

सं। पैरामीटर नाम इकाइयाँ संदर्भ मान

1 मैक्स। काम कर वायु दाब Mpa 0.83

2 मैक्स। प्रवाह एल / मिनट 135

3 मैक्स। हेड एम 70

4 मैक्स। द्रव उत्पादन दबाव Mpa 0.83

5 अधिकतम। व्यास मिमी 3 के माध्यम से कण

6 वजन किलो 9.5 / 12.5 (पीपी / केवी) / 9.5 (एएल) / 14.5 (एसएस / सीआई)

7 शोर स्तर डीबी <85

अधिकतम लागू तापमान सीमाएँ (डायाफ्राम / गेंद / सील सामग्री)

एसेटल · · · · · · · · · · · · · ’’ के आधार पर - 150 ° F (4.4- 65.5 ° C)

सैंटोप्रीन · · · · · · · · · · · · ’’ सेंटोप्रीन · · · · · · · · · · · सेपरोप्रेन · · · · ’’ -40 ° - 107.2 ° C) Teflon · · · · · · · · · · · · हवा के तापमान के आधार पर · हवा का तापमान 40 डिग्री - 220 ° F (4.4 ° - 104 ° C) Nitrile · · · · · · · · · · · · · हवा के तापमान के आधार पर · हवा के तापमान में वृद्धि हुई है। पानी के तापमान में 10 डिग्री - 180 ° F (-12 ° - 82 ° C) Viton · हवा के तापमान को बढ़ाने के लिए पानी के छींटे में हवा के तापमान में वृद्धि हुई है। ° -176.6 ° C) Hytrel · · · · · · · · · · · · · · · · · काया> · · · · · · · · · · · · · · · · · · · · · · · · · लिखता है [·] · हवा के तापमान के आधार पर तापमान में वृद्धि हुई है, तापमान -20 डिग्री -150 ° F (-12 ° - 93 ° C) किन्नर · · · · · · अधिक जानकारी · हवा के तापमान के हिसाब से · हवा के तापमान में वृद्धि हुई है। पानी के तापमान में डिग्री सेल्सियस -28 ° - (-28.9 ° - 65.5 ° C) पॉलीप्रोपाइलीन के आधार पर तापमान में वृद्धि हुई है। · हवा के तापमान को बढ़ाने के लिए तापमान में वृद्धि हुई है। तापमान में वृद्धि हुई है। तापमान में वृद्धि हुई है।

1 ” प्रवाह आरेख
