उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पादन: | वायु संचालित डबल डायाफ्राम पंप | वज़न: | 45 किग्रा |
|---|---|---|---|
| विशेषता: | खाद्य ग्रेड साफ करने में आसान | अधिकतम कण आकार: | 7 मिमी |
| प्रयोग: | भोजन | दबाव: | उच्च दबाव |
| शक्ति: | वायवीय | संरचना: | डायाफ्राम पंप |
| सामग्री: | स्टेनलेस स्टील | गीला अंत: | कच्चा लोहा/एल्यूमीनियम/स्टेनलेस स्टील |
| हाई लाइट: | एफडीए वायवीय डायाफ्राम पंप,खाद्य उद्योग वायवीय डायाफ्राम पंप,उच्च दबाव वायवीय डायाफ्राम पंप |
||

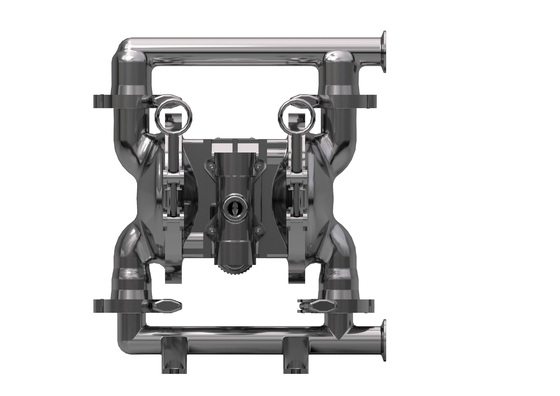

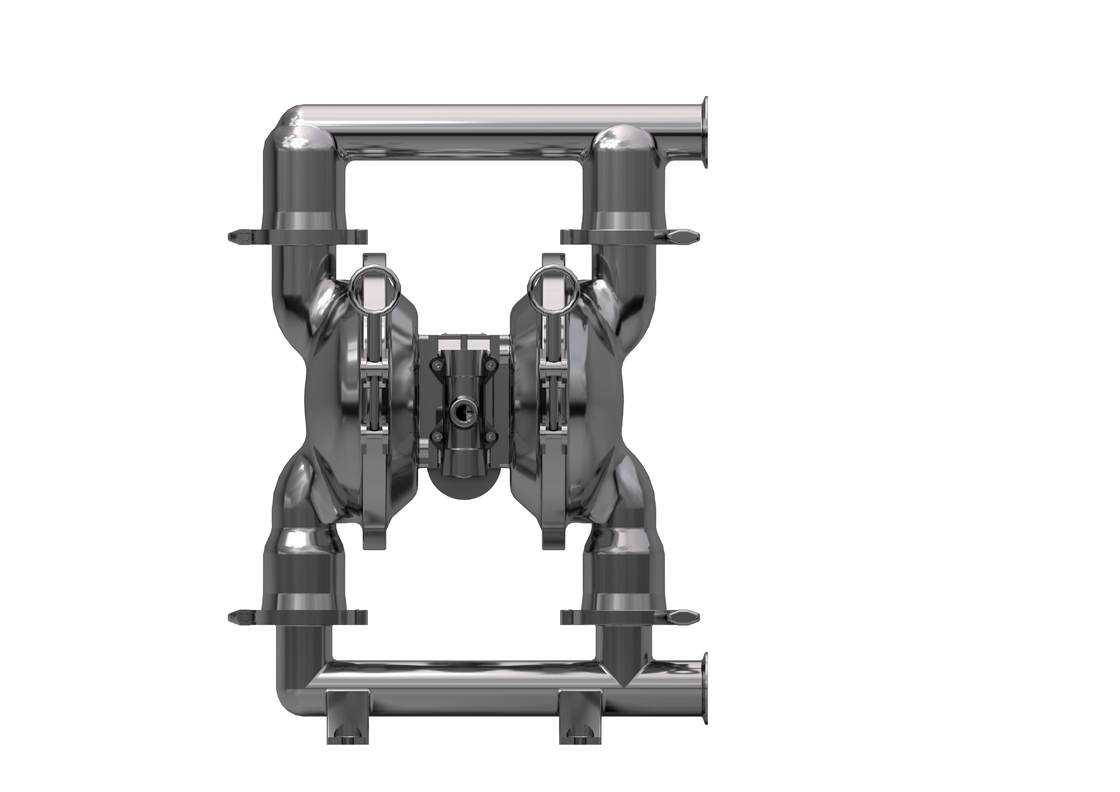

खाद्य उद्योग टमाटर सॉस के लिए एफडीए एयर संचालित वायवीय डायाफ्राम पंप
खाद्य उद्योग पनडुब्बी डायाफ्राम पंप झिल्ली पंप
खाद्य उद्योग के लिए 3 ए एफडीए एयर संचालित वायवीय पंप;
सभी सामग्री भोजन की आवश्यकताओं को पूरा करती हैं
स्टेनलेस स्टील सामग्री, क्लैंप लिंक, स्थापित करने में आसान, साफ करने में आसान।
एफडीए आज्ञाकारी समाधान डायाफ्राम पंपविशेष विवरण
वायु डायाफ्राम पंप
1. गैर रिसाव
2. अच्छा आत्म भड़काना प्रदर्शन
3. सभी प्रकार के माध्यमों को संप्रेषित करें
पनडुब्बी डायाफ्राम पंप परिचय
वायु डायाफ्राम पंप(a . के रूप में भी जानते हैंझिल्ली पंप, हवा संचालित डबल डायाफ्राम पंप (AOOD)यावायवीय डायाफ्राम पंप) जो द्रव को पंप करने के लिए रबर, थर्मोप्लास्टिक या डायाफ्राम और डायाफ्राम के दोनों ओर उपयुक्त वाल्व (चेक वाल्व, बटरफ्लाई वाल्व, फ्लैप वाल्व, या शट-ऑफ वाल्व के किसी अन्य रूप) की पारस्परिक क्रिया के संयोजन का उपयोग करता है।
एरो सबमर्सिबल डायाफ्राम पंप पैरामीटर्स
एरो सबमर्सिबल डायाफ्राम पंप मुख्य लाभ:
1, वायु शक्ति के उपयोग के कारण, निर्यात प्रतिरोध के अनुसार प्रवाह स्वचालित रूप से बदल गया।जो उच्च चिपचिपापन द्रव के लिए उपयुक्त है।
2, ज्वलनशील और विस्फोटक वातावरण में, पंप विश्वसनीय और कम लागत वाला है, चिंगारी पैदा नहीं करेगा और ज़्यादा गरम नहीं होगा,
3, पंप मात्रा छोटा है, स्थानांतरित करने में आसान है, कोई नींव की आवश्यकता नहीं है, सुविधाजनक स्थापना और अर्थव्यवस्था है।मोबाइल संदेश पंप के रूप में इस्तेमाल किया जा सकता है।
4, जहां खतरे हैं, संक्षारक सामग्री प्रसंस्करण, डायाफ्राम पंप पूरी तरह से बाहर से अलग किया जा सकता है।
5, पंप कर्तन बल कम है, मध्यम के लिए भौतिक प्रभाव छोटा है, अस्थिर रसायन द्रव्य को संदेश देने के लिए इस्तेमाल किया जा सकता है।
वायु डायाफ्राम पंपआवेदन पत्र:
दूध, रस, चॉकलेट,
चिली सॉस, दलिया,
पोर्क रक्त, आइसक्रीम
एनिमल इनर्ड्स
एफडी 64 एक्सएक्स - XXX - एक्स (मॉडल चयन)
पाइप मुंह का रूप: ए-बीएसपी बी-एनपीटी (एफ) सी-निकला हुआ किनारा
डायाफ्राम सामग्री: 9 - सैंटोप्रीन एच - हाइट्रेल टी - पीटीएफई / सैंटोप्रीन
गेंद सामग्री: 9 - सैंटोप्रीन एच - हाइट्रे टी - पीटीएफई ए - एसिटाल
बॉल सीट सामग्री: पी/के-पॉलीप्रोपाइलीन/क्योनार एसएस-स्टेनलेस स्टील
पंप सामग्री: एसएस-स्टेनलेस स्टील एएल-एल्यूमीनियम मिश्र धातु सीआई-कार्बन स्टील पी/के-पॉलीप्रोपाइलीन/क्योअर
अधिकतम लागू तापमान सीमाएं(डायाफ्राम / बॉल / सील सामग्री)
Acetal ········································· 40° - 150°F (4.4- 65.5°C)
सैंटोप्रीन 40°- 107.2°C) ··································· ····40°- 220°F (4.4°-104°C) नाइट्राइल························ ·············· 10°- 180°F (-12°- 82°C) विटॉन············· ·····························-40°- 350°F (-40°-176.6°C) Hytrel ·········································- 20°-150°F (-12°- 93°C) Kynar··························· ············ 10°-200°F (-28.9°- 65.5°C) पॉलीप्रोपाइलीन················ ················ 32°- 175°F (0-79.4°C)
खाद्य स्वच्छता मानकों का पालन करें
इंजीनियरिंग परियोजनाएं:
द्रव खंड में भागों का विघटन
ए) सबसे पहले, पाइप लाइन सिस्टम से पंप को हटा दें और पंप से सामग्री को अंदर से निकाल दें।बी) पंप को स्वच्छ कार्य वातावरण में रखें।ग) पहले पंप से आउटलेट पाइप (1) को हटा दें, और फिर बॉल (2), ओ कप (3) और (47) और बॉल सीट (4) को फ्लुइड कैप के ऊपरी सिरे से बाहर निकालें (5) अनुक्रम में।उसके बाद, पंप को उल्टा रखें और इनलेट पाइप (11) को हटा दें ताकि ओ कप (3) और (47), बॉल सीट (4) और बॉल (2) फ्लुइड कैप (5) से बाहर निकल जाए।d) कैप (5) को अलग करने के लिए दो फ्लुइड कैप के चारों ओर बोल्ट छोड़ें।ई) डायाफ्राम स्क्रू (10) को छोड़ दें और डायाफ्राम वॉशर (7), (8) और डायफ्राम (6) को दोनों सिरों से हटा दें।डायाफ्राम रॉड (23) निकालें और होंठ के आकार की सील की अंगूठी (25) को बदला जा सकता है।एयर वाल्व के लिए पुर्जों को अलग करना च) पहले बोल्ट (39) को ढीला करें, और फिर एयर वॉल्व केसिंग (38), एयर बैफल (42) और सीलिंग गैस्केट (40), और (41) को हटा दें।छ) एयर वॉल्व केसिंग (38) से वॉल्व स्लाइस (36) और वॉल्व प्लेट (37) को बाहर निकालें।ज) सर्किल (29) को हटा दें और एयर वॉल्व केसिंग (38) के दोनों सिरों से लिमिट एंड कैप (31) निकाल लें, और आप आवश्यकतानुसार कप (30) को बदल सकते हैं।i) हाथों से एयर वॉल्व केसिंग (38) से स्पूल (35) को बाहर निकालने के बाद आप लिप-टाइप पैकिंग (33) की जांच कर सकते हैं।पायलट वाल्व के लिए पुर्जों को अलग करना j) पहले सिलेंडर हेड को ठीक करते हुए 4 बोल्ट (16) को ढीला करें, और फिर दोनों सिरों पर सिलेंडर हेड (14) और (18) को हटा दें और O कप (17) को हटा दें।k) मोटर केसिंग (15) के खांचे से सीलिंग गैस्केट (19) को हटा दें।एल) मोटर केसिंग (15) से पायलट रॉड (22) और ट्रिगर रॉड (45) को बाहर निकालें और आप लिप-टाइप पैकिंग (20) को ट्रिगर रॉड पर या ओ कप (44) को पायलट रॉड पर बदल सकते हैं।डायाफ्राम पंप का पुन: संयोजन पंप के पुन: संयोजन के चरण डिस्सेप्लर के साथ असंगत हैं, इसलिए आपको कृपया पुन: संयोजन प्रक्रिया में निम्नलिखित पर ध्यान देने के लिए कहा जाता है: 1) सभी सीलिंग तत्वों, साथ ही साथ उनके संपर्क भागों को ग्रीस किया जाना चाहिए। .2) कृपया सभी सीलिंग तत्वों के उपयोग से पहले सावधानीपूर्वक जांच लें कि क्या वे क्षतिग्रस्त हैं, जैसे सतह क्षति।यदि क्षतिग्रस्त है, तो कृपया नए को बदलें।3) लिप-टाइप पैकिंग (20)(, 25) और (33) की लिप दिशा चार्ट में दिखाई गई दिशा के अनुरूप होनी चाहिए।4) बेहतर सीलिंग परिणाम प्राप्त करने के लिए फ्लुइड कैप पर बोल्ट को विपरीत कोणों से वैकल्पिक रूप से बांधा जाना चाहिए।समस्या निवारण 1. वायु प्रवाह के साथ निकास द्वार से कुछ द्रव निकल जाता है।किसी भी क्षति के लिए डायाफ्राम की जाँच करें।ढीलेपन के लिए डायाफ्राम स्क्रू की जाँच करें 2. आउटलेट द्रव में हवा के बुलबुले हैं। अच्छी सीलिंग के लिए सक्शन पाइप कनेक्शन की जाँच करें।अच्छी सीलिंग के लिए सक्शन पाइप और इनटेक मैनिफोल्ड के बीच कनेक्शन की जाँच करें।इनटेक मैनिफोल्ड और फ्लुइड कैप के बीच ओ रिंग की जाँच करें। ढीलेपन के लिए डायाफ्राम स्क्रू की जाँच करें। कम पंप आउटपुट जाँचें कि हवा की आपूर्ति स्थिर है।किसी भी रुकावट के लिए इनलेट / आउटलेट की जाँच करें।हवा की जकड़न के लिए इनटेक मैनिफोल्ड को जोड़ने वाले कनेक्टरों की जाँच करें जाँच करें कि गेंद सीट से चिपकी नहीं है या गेंद गलत तरीके से नहीं बैठी है।4. जब कोई पारस्परिक गति नहीं होती है तो निकास के उद्घाटन से हवा निकलती है।स्लाइड वाल्व (35) पर सील की अंगूठी (33) की जाँच करें।ट्रिगर रॉड (45) पर सील की अंगूठी (20) की जाँच करें।डायाफ्राम लिंक रॉड पर सील की अंगूठी (25) की जाँच करें
