उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पादन: | वायु संचालित डबल डायाफ्राम पंप | वज़न: | 45 किग्रा |
|---|---|---|---|
| विशेषता: | भोजन श्रेणी साफ करने में आसान | अधिकतम कण आकार: | 7 मिमी |
| प्रयोग: | भोजन | दबाव: | अधिक दबाव |
| शक्ति: | वायवीय | संरचना: | डायाफ्राम पंप |
| सामग्री: | स्टेनलेस स्टील | गीला अंत: | कच्चा लोहा / एल्यूमीनियम / स्टेनलेस स्टील |
| प्रमुखता देना: | सीई स्टेनलेस स्टील एओओडी पंप,टमाटर सॉस एओडीडी डायाफ्राम पंप,उच्च दबाव एओडीडी डायाफ्राम पंप |
||

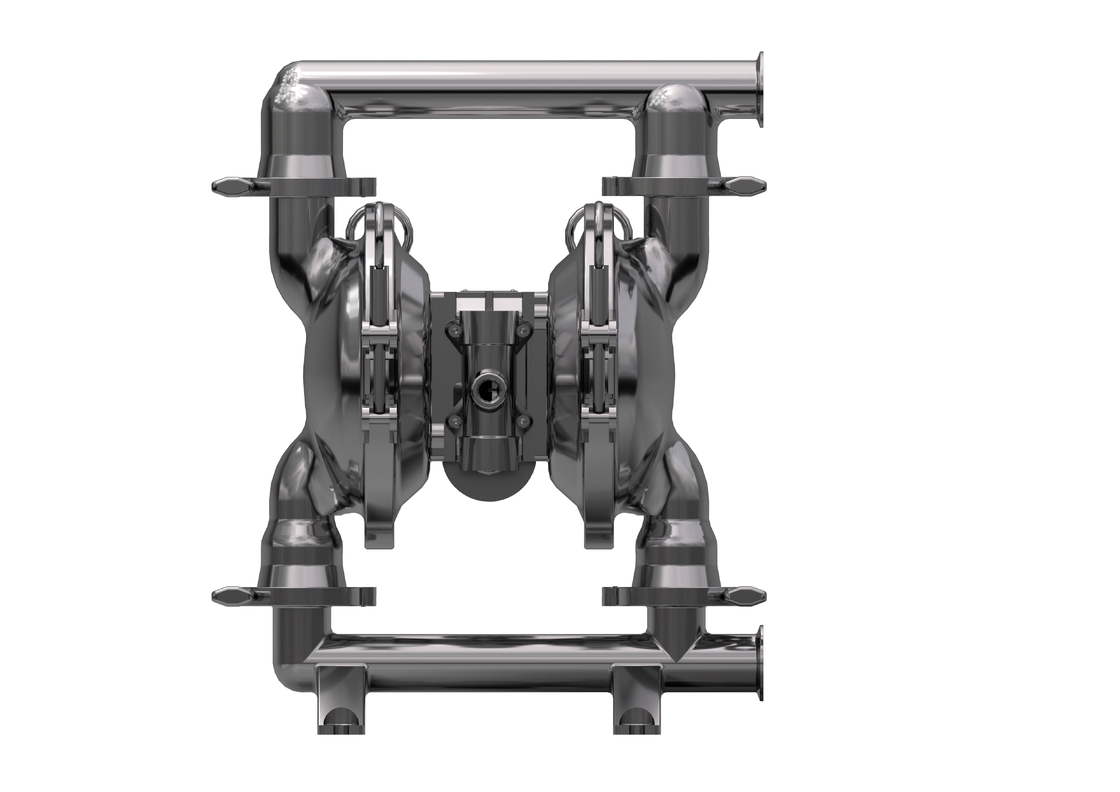

टमाटर सॉस के लिए 45 किलो उच्च दबाव एओडीडी पंप स्टेनलेस स्टील
सबमर्सिबल डायाफ्राम पंप परिचय
वायु डायाफ्राम पंप(ए के रूप में भी जाना जाता हैझिल्ली पंप, वायु संचालित डबल डायाफ्राम पंप (एओओडी)यावायवीय डायाफ्राम पंप) जो किसी द्रव को पंप करने के लिए रबर, थर्मोप्लास्टिक या डायफ्राम और डायफ्राम (चेक वाल्व, बटरफ्लाई वाल्व, फ्लैप वाल्व, या शट-ऑफ वाल्व के किसी अन्य रूप) के दोनों ओर उपयुक्त वाल्व के संयोजन का उपयोग करता है।
एआरओ सबमर्सिबल डायाफ्राम पंप पैरामीटर
एआरओ सबमर्सिबल डायाफ्राम पंप मुख्य लाभ
1, वायु शक्ति के उपयोग के कारण, निर्यात प्रतिरोध के अनुसार प्रवाह स्वचालित रूप से बदल गया।जो उच्च चिपचिपापन द्रव के लिए उपयुक्त है।
2, ज्वलनशील और विस्फोटक वातावरण में, पंप विश्वसनीय और कम लागत वाला है, चिंगारी पैदा नहीं करेगा और ज़्यादा गरम नहीं करेगा,
3, पंप की मात्रा छोटी है, स्थानांतरित करने में आसान है, कोई नींव की आवश्यकता नहीं है, सुविधाजनक स्थापना और अर्थव्यवस्था।मोबाइल संदेश पंप के रूप में इस्तेमाल किया जा सकता है।
4, जहां खतरे हैं, संक्षारक सामग्री प्रसंस्करण, डायाफ्राम पंप को पूरी तरह से बाहर से अलग किया जा सकता है।
5, पंप कर्तन बल कम है, माध्यम के लिए भौतिक प्रभाव छोटा है, अस्थिर रसायन द्रव को संप्रेषित करने के लिए इस्तेमाल किया जा सकता है।
एयर डायाफ्राम पंप की सुविधा
1. गैर रिसाव
2. अच्छा आत्म भड़काना प्रदर्शन
3. सभी प्रकार के माध्यमों को संप्रेषित करें
4. स्टेनलेस स्टील सामग्री, क्लैंप लिंक, स्थापित करने में आसान, साफ करने में आसान
एयर डायाफ्राम पंपआवेदन:
दूध, रस, चॉकलेट,
मिर्च की चटनी, दलिया,
पोर्क ब्लड, आइसक्रीम
एनिमल इनर्ड्स
एफडी 64 एक्सएक्स - XXX - एक्स (मॉडल चयन)
पाइप मुंह का रूप: ए-बीएसपी बी-एनपीटी (एफ) सी-निकला हुआ किनारा
डायाफ्राम सामग्री: 9 - सैंटोप्रीन एच - हाइट्रेल टी - पीटीएफई / सैंटोप्रीन
बॉल मटीरियल: 9 -सैंटोप्रीन एच - हाइट्रे टी - पीटीएफई ए - एसिटल
बॉल सीट सामग्री: पी/के-पॉलीप्रोपाइलीन/किनोअर एसएस-स्टेनलेस स्टील
पम्प सामग्री: SS-स्टेनलेस स्टील AL-एल्यूमीनियम मिश्र धातु CI- कार्बन स्टील P/K-पॉलीप्रोपाइलीन/Kynoar
अधिकतम लागू तापमान सीमा(डायाफ्राम / बॉल / सील सामग्री)
Acetal ················································40° - 150 डिग्री फारेनहाइट (4.4- 65.5 डिग्री सेल्सियस)
Santoprene········································40°- 225°F (- 40°- 107.2°C) ··········································· ····40°- 220°F (4.4°- 104°C) Nitrile···························· ··················10°-180°F (-12°- 82°C) विटॉन·················· ··································-40°- 350°F (-40°-176.6°C) हाइट्रेल ····················································- 20°-150°F (-12°- 93°C) Kynar································· ···························10°-200°F (-28.9°- 65.5°C) पॉलीप्रोपाइलीन···················· ····················32°- 175°F (0-79.4°C)
द्रव अनुभाग में भागों का वियोजन
ए) सबसे पहले, पंप को पाइपलाइन सिस्टम से हटा दें और अंदर पंप से सामग्री को हटा दें।बी) पंप को स्वच्छ कार्य वातावरण में रखें।सी) आउटलेट पाइप (1) को पहले पंप से अलग करें, और फिर बॉल (2), ओ कप (3) और (47) और बॉल सीट (4) को फ्लुइड कैप (5) के ऊपरी सिरे से बाहर निकालें। क्रम में।उसके बाद, पंप को उल्टा रखें और इनलेट पाइप (11) को अलग करें ताकि ओ कप (3) और (47), बॉल सीट (4) और बॉल (2) को फ्लूइड कैप (5) से बाहर निकाला जा सके।डी) कैप को अलग करने के लिए दो द्रव कैप के चारों ओर बोल्ट जारी करें (5)।ई) डायाफ्राम पेंच (10) को छोड़ दें और डायाफ्राम वॉशर (7), (8) और डायाफ्राम (6) को दोनों सिरों से हटा दें।डायाफ्राम रॉड (23) को हटा दें और लिप-शेप सील रिंग (25) को बदला जा सकता है।वायु वाल्व के लिए पुर्जों को अलग करना f) पहले बोल्ट (39) को ढीला करें, और फिर वायु वाल्व आवरण (38), वायु अवरोध (42) और सीलिंग गैसकेट (40), और (41) को अलग करें।छ) वाल्व स्लाइस (36) और वाल्व प्लेट (37) को एयर वाल्व केसिंग (38) से बाहर निकालें।h) सर्किल (29) को अलग करें और एयर वाल्व केसिंग (38) के दोनों सिरों से लिमिट एंड कैप (31) निकालें, और आप आवश्यकतानुसार कप (30) को बदल सकते हैं।i) आप हाथों से एयर वाल्व केसिंग (38) से स्पूल (35) को बाहर निकालने के बाद लिप-टाइप पैकिंग (33) की जांच कर सकते हैं।पायलट वॉल्व जे के लिए पुर्जों को अलग करना जे) पहले सिलिंडर हेड को फिक्स करने वाले 4 बोल्ट (16) को ढीला करें, और फिर दोनों सिरों पर सिलिंडर हेड (14) और (18) को अलग करें और ओ कप (17) को हटा दें।k) मोटर आवरण (15) के खांचे से सीलिंग गैसकेट (19) को हटा दें।एल) मोटर केसिंग (15) से पायलट रॉड (22) और ट्रिगर रॉड (45) को बाहर निकालें और आप ट्रिगर रॉड पर लिप-टाइप पैकिंग (20) या पायलट रॉड पर ओ कप (44) को बदल सकते हैं।डायफ्राम पंप को फिर से जोड़ना पंप के फिर से जोड़ने के चरण अलग करने के कदमों के साथ असंगत हैं, इसलिए आपसे अनुरोध है कि पुन: संयोजन प्रक्रिया में निम्नलिखित पर ध्यान दें: 1) सभी सीलिंग तत्वों, साथ ही उनके संपर्क भागों को ग्रीस किया जाना चाहिए .2) कृपया सभी सीलिंग तत्वों के उपयोग से पहले सावधानीपूर्वक जांच करें कि क्या वे क्षतिग्रस्त हैं, जैसे कि सतह की क्षति।यदि क्षतिग्रस्त हो, तो कृपया नए को बदलें।3) लिप-टाइप पैकिंग (20) (, 25) और (33) की लिप दिशा चार्ट में दिखाई गई दिशा के अनुरूप होनी चाहिए।4) बेहतर सीलिंग परिणाम प्राप्त करने के लिए द्रव टोपी पर बोल्ट को वैकल्पिक रूप से विपरीत कोणों से बांधा जाना चाहिए।समस्या निवारण 1. वायु प्रवाह के साथ-साथ निकास के खुलने से कुछ द्रव निकल जाता है।किसी भी क्षति के लिए डायाफ्राम की जाँच करें।ढीलेपन के लिए डायाफ्राम पेंच की जाँच करें 2. आउटलेट द्रव में हवा के बुलबुले हैं अच्छी सीलिंग के लिए सक्शन पाइप कनेक्शन की जाँच करें।अच्छी सीलिंग के लिए सक्शन पाइप और इनटेक मैनिफोल्ड के बीच कनेक्शन की जांच करें।इनटेक मैनिफोल्ड और फ्लुइड कैप के बीच ओ रिंग की जांच करें ढीलेपन के लिए डायाफ्राम स्क्रू की जांच करें 3. कम पंप आउटपुट जांचें कि हवा की आपूर्ति स्थिर है।किसी भी रुकावट के लिए इनलेट/आउटलेट की जांच करें।हवा की जकड़न के लिए इनटेक मैनिफोल्ड को जोड़ने वाले कनेक्टर्स की जाँच करें जाँच करें कि गेंद सीट से चिपकी तो नहीं है या गेंद अनुचित तरीके से नहीं बैठी है।4. कोई पारस्परिक गति नहीं होने पर निकास के खुलने से हवा निकलती है।स्लीड वाल्व (35) पर सील की अंगूठी (33) की जाँच करें।ट्रिगर रॉड (45) पर सील की अंगूठी (20) की जाँच करें।डायफ्राम लिंक रॉड पर सील रिंग (25) की जांच करें
हमारे बारे में
BOGEN द्रव परिवहन में लीन एक कंपनी के रूप में जिसने दुनिया की पहली दोहरी सिरेमिक वायु वाल्व प्रणाली का आविष्कार किया!इसकी अनूठी पेटेंट तकनीक और नानी सेवा, उच्च गुणवत्ता, व्यापक लागू क्षेत्र और उत्कृष्ट स्थिरता के लिए ग्राहकों द्वारा इसकी अत्यधिक सराहना की जाती है। 2011 में चीन में परिपक्व और उन्नत प्रौद्योगिकी और सेवा अवधारणा को पेश करने के बाद गुआंगज़ौ, चीन में अपना कारखाना स्थापित किया।इसमें अब चीन के 30 से अधिक शहरों में सेवा टीमों के साथ 100 से अधिक पेशेवर एजेंट शामिल हैं।सेवा ग्राहकों की विविध और व्यक्तिगत जरूरतों को पूरा करती है, उनकी रखरखाव लागत कम करती है, और उनकी दक्षता में सुधार करती है। ग्राहकों को अपने तकनीकी उत्पादों के विपणन का प्रबंधन करती है।उन्नत प्रौद्योगिकी मूल्य, मान्य प्रौद्योगिकी परिणामों और सेवाओं को साझा करना हमारे ग्राहकों के साथ हमारी साझेदारी को मजबूत करता है, जो अत्याधुनिक द्रव प्रौद्योगिकी के आपके भरोसेमंद सेवा प्रदाता हैं!
सामान्य प्रश्न
1. प्रश्न: क्या आप एक कारखाना या व्यापारिक कंपनी हैं?
एक: हम शंघाई में निर्माता हैं।
2. प्रश्न: आपके भुगतान क्या हैं?
ए: टी / टी, वेस्टर्न यूनियन, एल / सी इत्यादि।
3. क्यू: पैकेज के बारे में क्या?
एक: मानक निर्यात प्लाईवुड मामले या गत्ते का डिब्बा।
4. प्रश्न: वारंटी कब तक है?
ए: पहनने योग्य भागों को छोड़कर हमारे पास 1 साल की वारंटी है।
व्यक्ति से संपर्क करें: Mr. ALLSON
दूरभाष: 008618122100289
