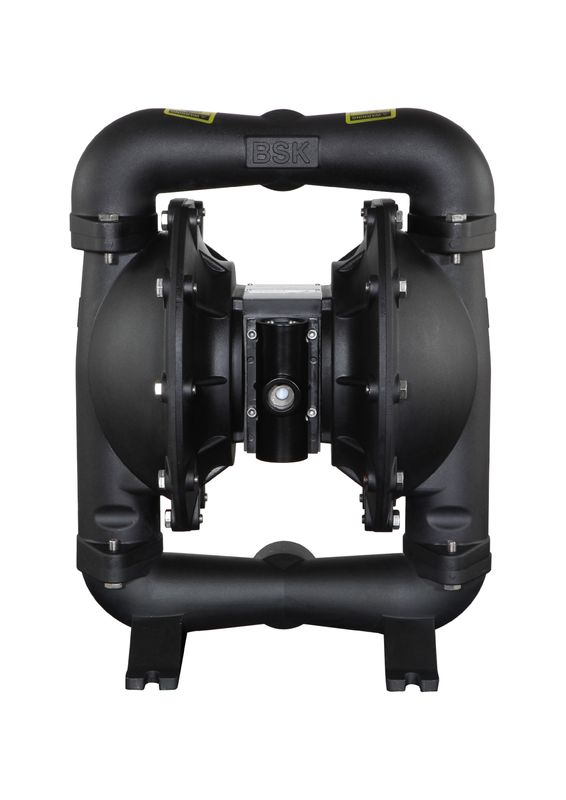

उच्च तापमान प्रतिरोध के साथ संपीड़ित हवा संचालित डबल डायाफ्राम पंप

वायु और स्नेहन के लिए आवश्यकताएँ

EXCESSIVE AIR PRESSURE. उत्कृष्ट वायु दबाव। Can cause pump damage, personal injury or property damage. पंप क्षति, व्यक्तिगत चोट या संपत्ति की क्षति का कारण बन सकता है।

• A filter capable of filtering out particles larger than 50 microns should be used on the air supply. 50 माइक्रोन से बड़े कणों को छानने में सक्षम फिल्टर का उपयोग वायु आपूर्ति पर किया जाना चाहिए। There is no lubrication required other than the “O” ring lubricant which is applied during assembly or repair. विधानसभा या मरम्मत के दौरान लागू होने वाले "ओ" रिंग लुब्रिकेंट के अलावा किसी भी स्नेहन की आवश्यकता नहीं है।
• यदि लुब्रिकेटेड हवा मौजूद है, तो सुनिश्चित करें कि यह पंप के एयर मोटर अनुभाग में "ओ" रिंग और सील के साथ संगत है।

ऑपरेटिंग निर्देश

• यदि पंप किया जा रहा है तो सामग्री के साथ संगत विलायक के साथ पंप को हमेशा प्रवाहित करें यदि समय की अवधि के लिए उपयोग में नहीं होने पर "सेटिंग" के अधीन हो।
• पंप से हवा की आपूर्ति को डिस्कनेक्ट करें यदि यह कुछ घंटों के लिए निष्क्रिय होना है।
• The outlet material volume is governed not only by the air supply but also by the material supply available at the inlet. आउटलेट सामग्री की मात्रा न केवल हवा की आपूर्ति द्वारा संचालित होती है, बल्कि इनलेट पर उपलब्ध सामग्री की आपूर्ति से भी नियंत्रित होती है। The material supply tubing should not be too small or restrictive. सामग्री की आपूर्ति टयूबिंग बहुत छोटा या प्रतिबंधात्मक नहीं होना चाहिए। Be sure not to use hose which might collapse. सुनिश्चित करें कि नली का उपयोग न करें जो ढह सकती है।
• जब डायाफ्राम पंप का उपयोग एक मजबूर-स्तनपान (बाढ़ वाले इनलेट) स्थिति में किया जाता है, तो यह सिफारिश की जाती है कि एयर इनलेट में "चेक वाल्व" स्थापित किया जाए।
• कंपन द्वारा क्षति के खिलाफ बीमा करने के लिए एक उपयुक्त सतह पर डायाफ्राम पंप पैरों को सुरक्षित करें।

रखरखाव

• कृपया विधानसभा चित्र में घटक संख्याओं को क्रम संख्या और भागों के नाम देखने के लिए देखें और भागों और रखरखाव सेवा पैक की जानकारी को समझें।
• कुछ बीएसके भागों को "पहने हुए भाग" के रूप में चिह्नित किया जाता है, जो त्वरित सेवा और डाउनटाइम में कमी को कम कर सकता है।
• Service kits are divided to service two separate diaphragm pump functions: 1. AIR SECTION, 2. FLUID SECTION. सेवा किट को दो अलग-अलग डायाफ्राम पंप कार्यों के लिए विभाजित किया गया है: 1. AIR सेक्शन, 2. द्रव अनुभाग। The FLUID SEC -TION is divided further to match typical part MATERIAL OPTIONS. FLUID SEC -TION को विशिष्ट भाग MATERIAL OPTIONS से ​​मिलान करने के लिए आगे विभाजित किया गया है।
• सेवा की गड़बड़ी और आश्वस्तता के दौरान गंदगी और विदेशी पदार्थों से संदूषण से संवेदनशील आंतरिक चलती भागों की रक्षा के लिए एक साफ काम की सतह प्रदान करें।
• सेवा गतिविधि के अच्छे रिकॉर्ड रखें और पूर्व-रखरखाव रखरखाव कार्यक्रम में पंप शामिल करें।
• विघटित करने से पहले, आउटलेट से खाली कैप्चर की गई सामग्री को पंप से नाली की सामग्री के लिए उल्टा करके पंप को बंद कर दें।

तरल पदार्थ की खराबी

• ऊपरी और निचले कई गुना (1) और (11) निकालें।
• गेंद (2), "O" रिंग (3) (47) और बॉल सीट (4) निकालें।
• द्रव की टोपी (5) निकालें।

NOTE: Only diaphragm models use a primary diaphragm(6A) and a backup diaphragm(6). नोट: केवल डायाफ्राम मॉडल एक प्राथमिक डायाफ्राम (6A) और एक बैकअप डायाफ्राम (6) का उपयोग करते हैं। Refer to the aux iliary view in the Fluid Section illustration. द्रव अनुभाग चित्रण में औल इलियन दृश्य का संदर्भ लें।

• पेंच (10), वॉशर (9), डायाफ्राम (6A, 6) और डायाफ्राम वॉशर (7, 8) निकालें।
  नोट: (23) डायाफ्राम रॉड की सतह को खरोंच या शादी न करें।

द्रव खंड की अभिक्रिया

• उल्टे क्रम में फिर से इकट्ठा करना।
• Clean and inspect all parts. सभी भागों को साफ और निरीक्षण करें। Replace worn or damaged parts with new parts as required. आवश्यकतानुसार पहने या क्षतिग्रस्त भागों को नए भागों से बदलें।
• चिकनाई (23) डायाफ्राम रॉड और 25) "Y" चर्बी वाली अंगूठी।
• सहायक स्थापना उपकरण के साथ डायाफ्राम रॉड (23) को ठीक करें।
• बोल्ट और नट्स के अंतिम बन्धन से पहले, कृपया यह निर्धारित करें कि डायाफ्राम (6A, 6) डायफ्राम के घुमा से बचने के लिए द्रव कैप (5) के साथ ठीक से संरेखित है या नहीं।
• टेफ्लॉन डायाफ्राम का उपयोग करने वाले मॉडल के लिए: साइड में तीन रबर डायाफ्राम (6), जो AIRS SIDE "एयर चैंबर" से चिह्नित हैं, पंप बॉडी के सामने लगे होते हैं।
• पंप शुरू करें, समय की अवधि के लिए चलने के बाद बन्धन और सीलिंग की जांच करें।

स्थापना आयाम:
