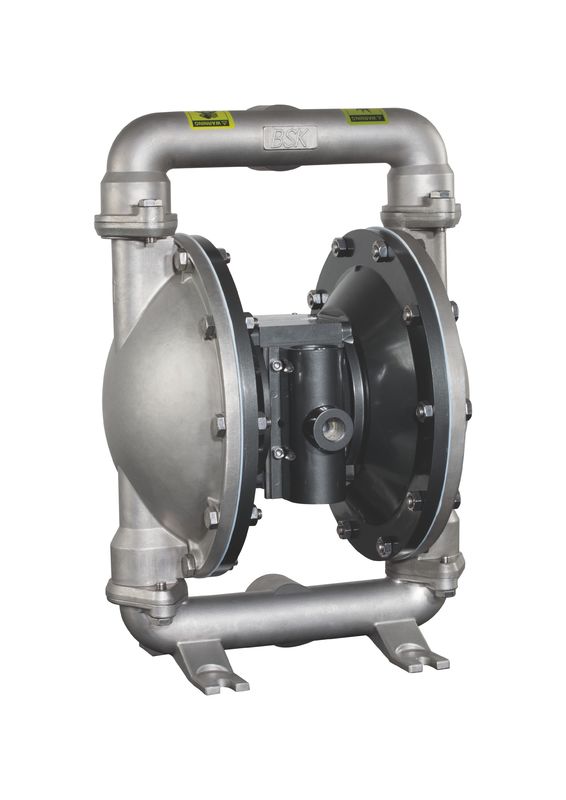

औद्योगिक एयर डबल डायाफ्राम पंप, शक्तिशाली 3 इंच एयर डायाफ्राम पंप

बड़ी छवि : औद्योगिक एयर डबल डायाफ्राम पंप, शक्तिशाली 3 इंच एयर डायाफ्राम पंप

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	BSK
मॉडल संख्या:	BSKA80AL-पीटीटी-ए

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	10 यूनिट (ओं)
मूल्य:	negotiable
पैकेजिंग विवरण:	वुड्स
प्रसव के समय:	10
भुगतान शर्तें:	एफओबी टी/टी
आपूर्ति की क्षमता:	प्रति माह 1000 राय
गारंटी::	एक साल

संपर्क करें

विस्तृत उत्पाद विवरण

नाम:	एयर डबल डायाफ्राम पंप	अधिकतम आउटलेट दबाव:	0.83mpa
फ़ीचर:	गैर रिसाव	आवेदन:	खनन उद्योग
आकार:	3 इंच	अन्य नाम:	3 इंच एयर डायाफ्राम पंप
प्रमुखता देना:	वायवीय संचालित डायाफ्राम पंप , वायवीय वायु पंप

औद्योगिक एयर डबल डायाफ्राम पंप, शक्तिशाली 3 इंच एयर डायाफ्राम पंप

एयर डायाफ्राम पंप (एक झिल्ली पंप के रूप में भी जाना जाता है, हवा संचालित डबल डायाफ्राम पंप (AOOD) या वायवीय डायाफ्राम पंप ) जो एक रबड़, थर्माप्लाय या टेफ्लॉन्डीफ्राम की पारस्परिक क्रिया के संयोजन का उपयोग करता है और डायाफ्राम के दोनों तरफ उपयुक्त वाल्व (चेक वाल्व) , एक तरल पदार्थ को पंप करने के लिए, तितली वाल्व, फ्लैप वाल्व, या शट-ऑफ वाल्व का कोई अन्य रूप)।

डायाफ्राम पंप कम हवा के दबाव और सामग्री अनुकूलता विकल्पों की एब रोड रेंज पर भी उच्च मात्रा में वितरण प्रदान करता है। मॉडल और विकल्प चार्ट के लिए देखें। पंप को संशोधित वायु मोटर और द्रव अनुभाग के साथ प्रदान किया जाता है।

वायु संचालित डायाफ्राम पंप बारी-बारी से हवा के कक्ष में दबाव अंतर का उपयोग करके द्रव कक्ष में सेवन द्रव दबाव और सकारात्मक द्रव दबाव उत्पन्न करता है। गेंद वाल्व द्रव के आगे प्रवाह को सुनिश्चित कर सकता है।

पंप साइकलिंग शुरू हो जाएगी क्योंकि हवा का दबाव लागू होता है और यह मांग के साथ पंप करना जारी रखेगा। यह लाइन प्रेसीडेंट का निर्माण और रखरखाव करेगा और अधिकतम लाइन दबाव (डिसपेंसिंग डिवाइस बंद) होने के बाद साइकिल चलाना बंद कर देगा और आवश्यकतानुसार पम्पिंग फिर से शुरू करेगा।

मद	विवरण	इकाई	संदर्भ चित्र
1	अधिकतम वायु प्रवेश दबाव	MPA	0.83
2	अधिकतम प्रवाह दर	एल / मिन	903
3	अधिकतम लिफ्ट	एम	70
4	अधिकतम आउटलेट दबाव	MPA	0.83
5	अधिकतम कण आकार	मिमी	9
6	वजन	किलोग्राम	103
7	शोर का स्तर	डाटाबेस	<70

ए 50 XX - एक्सएक्सएक्स - एक्स ( मॉडल चयन)

पाइप मुंह का रूप: ए-बीएसपी बी-एनपीटी (एफ) सी-निकला हुआ किनारा

डायाफ्राम सामग्री: 9 - सैंटोप्रीन H - हॉल्टेल टी - PTFE / सैंटोप्रीन

बॉल मटेरियल: 9 -सेंटोप्रीन एच - हेट्रे टी - पीटीएफई ए - एसीटल

बॉल सीट सामग्री: P / K -Polypropylene / Kynoar SS –Stainless Steel

पंप सामग्री: SS-स्टेनलेस स्टील AL-एल्यूमीनियम मिश्र धातु CI- कार्बन स्टील P / K -Polypropylene / आयनों

अधिकतम लागू तापमान सीमाएँ (डायाफ्राम / गेंद / सील सामग्री)

एसीटेल · · · · · · · · · · · · · ’’ · का प्रयोग करें · · · · · ’ - 150 ° F (4.4- 65.5 ° C)

सैंटोप्रेन · · · · · · · ’ (-40 ° - 107.2 ° C) Teflon · · · · · · · · · · · · हवा के तापमान को बढ़ाने के लिए · तापमान 40 डिग्री - 220 डिग्री फेरनहाइट (4.4 डिग्री - 104 डिग्री सेल्सियस) Nitrile · · · · · · · · · · · · · हवा के तापमान के आधार पर · हवा के तापमान में वृद्धि हुई है। पानी के तापमान में 10 डिग्री - 180 ° F (-12 ° - 82 ° C) Viton · हवा के तापमान को बढ़ाने के लिए पानी के छींटे में हवा के तापमान में वृद्धि - तापमान में वृद्धि - तापमान में वृद्धि - तापमान में वृद्धि ° -176.6 ° C) Hytrel · · · · · · · · · · · · · · · · के लिए · हवा के तापमान को बढ़ाने के लिए · तापमान -20 डिग्री -150 ° F (-12 ° - 93 ° C) किन्नर · · · · · · · · · · · हवा के तापमान को बढ़ाने के लिए, पानी के तापमान पर, हवा के तापमान, तापमान, हवा के तापमान, तापमान में वृद्धि, 10 ° -200 ° F (-28.9 ° - 65.5 डिग्री सेल्सियस) Polypropylene · हवा के तापमान को बढ़ाने के लिए तापमान में वृद्धि हुई है और तापमान में वृद्धि हुई है।

आवेदन

1, जहरीला, दहनशील और वाष्पशील तरल पदार्थ।
2, मजबूत एसिड, जंग के साथ मजबूत क्षार तरल पदार्थ
3, टैंकर ट्रक, बिल्क प्लांट, तेल उत्पादों का लोड और अनलोड
4, अचार, फलों का गूदा, मसला हुआ आलू, चॉकलेट, आदि
5, पेंट, रबर, रंग और चिपकने वाले
6, विभिन्न सिरेमिक पल्प, ग्राउटिंग, मोर्टार और घोल
7, विभिन्न लेटेक्स, कार्बनिक सॉल्वैंट्स, भराई
8, तेल वाहक (पंप गंदा पानी और अवशिष्ट तेल) की स्ट्रिपिंग
9, आम हॉप, खमीर शक्ति का पतला पेस्ट, सिरप और गुड़
10, विशेष तरल

वायु और स्नेहन के लिए आवश्यकताएँ

उत्कृष्ट वायु दबाव। पंप क्षति, व्यक्तिगत चोट या संपत्ति की क्षति का कारण बन सकता है।

50 माइक्रोन से बड़े कणों को छानने में सक्षम फिल्टर का उपयोग वायु आपूर्ति पर किया जाना चाहिए। विधानसभा या मरम्मत के दौरान लागू होने वाले "ओ" रिंग लुब्रिकेंट के अलावा किसी भी स्नेहन की आवश्यकता नहीं है।
यदि लुब्रिकेटेड हवा मौजूद है, तो सुनिश्चित करें कि यह पंप के एयर मोटर सेक्शन में "O" रिंग्स और सील्स के साथ संगत है।

ऑपरेटिंग निर्देश

यदि पंप किया जा रहा है तो सामग्री के साथ संगत विलायक के साथ पंप को हमेशा फ्लश करें, जब समय की अवधि के लिए उपयोग नहीं होने पर "सेटिंग" के अधीन हो।
पंप से हवा की आपूर्ति को डिस्कनेक्ट करें यदि यह कुछ घंटों के लिए निष्क्रिय होना है।
आउटलेट सामग्री की मात्रा न केवल हवा की आपूर्ति द्वारा संचालित होती है, बल्कि इनलेट पर उपलब्ध सामग्री की आपूर्ति से भी नियंत्रित होती है। सामग्री की आपूर्ति टयूबिंग बहुत छोटा या प्रतिबंधात्मक नहीं होना चाहिए। सुनिश्चित करें कि नली का उपयोग न करें जो ढह सकती है।
जब डायाफ्राम पंप का उपयोग एक मजबूर-स्तनपान (बाढ़ वाले इनलेट) स्थिति में किया जाता है, तो यह सिफारिश की जाती है कि एयर इनलेट में एक "चेक वाल्व" स्थापित किया जाए।
कंपन द्वारा क्षति के खिलाफ बीमा करने के लिए एक उपयुक्त सतह पर डायाफ्राम पंप पैरों को सुरक्षित करें।

रखरखाव

कृपया विधानसभा चित्र में घटक संख्याओं को क्रम संख्या और भागों के नाम देखने के लिए देखें और भागों और रखरखाव सेवा पैक की जानकारी को समझें।
कुछ बीएसके भागों को "पहने हुए भाग" के रूप में चिह्नित किया जाता है, जो त्वरित सेवा और डाउनटाइम में कमी को कम कर सकता है।
सेवा किट को दो अलग-अलग डायाफ्राम पंप कार्यों के लिए विभाजित किया जाता है: 1. AIR सेक्शन, 2. फ्लूड सेक्शन। FLUID SEC -TION को विशिष्ट भाग MATERIAL OPTIONS से मिलान करने के लिए आगे विभाजित किया गया है।
सेवा की गड़बड़ी और आश्वस्तता के दौरान गंदगी और विदेशी पदार्थों से संदूषण से संवेदनशील आंतरिक चलती भागों की रक्षा के लिए एक साफ काम की सतह प्रदान करें।
सेवा गतिविधि के अच्छे रिकॉर्ड रखें और पूर्व-रखरखाव रखरखाव कार्यक्रम में पंप शामिल करें।
विघटित करने से पहले, आउटलेट से खाली कब्जा की गई सामग्री को पंप से नाली सामग्री के लिए उल्टा पंप मोड़कर -Fold।

तरल पदार्थ की खराबी

ऊपरी और निचले कई गुना (1) और (11) निकालें।
गेंद (2), "O" रिंग (3) (47) और बॉल सीट (4) निकालें।
द्रव की टोपी (5) निकालें।

नोट: केवल डायाफ्राम मॉडल एक प्राथमिक डायाफ्राम (6A) और एक बैकअप डायाफ्राम (6) का उपयोग करते हैं। द्रव अनुभाग चित्रण में औल इलियन दृश्य का संदर्भ लें।

पेंच (10), वॉशर (9), डायफ्राम (6 ए, 6) और डायफ्राम वॉशर (7, 8) निकालें।
नोट: (23) डायाफ्राम रॉड की सतह को खरोंच या शादी न करें।

द्रव खंड की अभिक्रिया

उल्टे क्रम में फिर से इकट्ठा करना।
सभी भागों को साफ और निरीक्षण करें। आवश्यकतानुसार पहने हुए या क्षतिग्रस्त भागों को नए भागों से बदलें।
चिकनाई (23) डायाफ्राम रॉड और 25) "Y" चर्बी वाली अंगूठी।
सहायक स्थापना उपकरण के साथ डायाफ्राम रॉड (23) को ठीक करें।
बोल्ट और नट्स के अंतिम बन्धन से पहले, कृपया यह निर्धारित करें कि डायाफ्राम (6A, 6) डायफ्राम के घुमा से बचने के लिए द्रव कैप (5) के साथ ठीक से संरेखित है या नहीं।
टेफ्लॉन डायाफ्राम का उपयोग करने वाले मॉडल के लिए: साइड में तीन रबर डायाफ्राम (6), जो कि AIRS SIDE "एयर चैंबर" से चिह्नित हैं, पंप बॉडी के सामने लगे होते हैं।
पंप शुरू करें, समय की अवधि तक चलने के बाद बन्धन और सील की जांच करें।
