उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पादन: | 2 "डायाफ्राम पंप | अधिकतम आउटलेट दबाव: | 0.83 एमपीए |
|---|---|---|---|
| विशेषता: | गैर रिसाव | आवेदन पत्र: | रसायन उद्योग |
| शक्ति: | वायवीय | दबाव: | कम दबाव |
| ईंधन: | हवा संचालित | अधिकतम दबाव: | 8.6 बार |
| सामग्री: | कास्ट स्टील, अलू, एसएस, पीपी | ||
| प्रमुखता देना: | 0.83 एमपीए वायवीय डायाफ्राम पंप,8.6बार वायवीय डबल डायाफ्राम पंप,कम दबाव डबल डायाफ्राम वायवीय पंप |
||

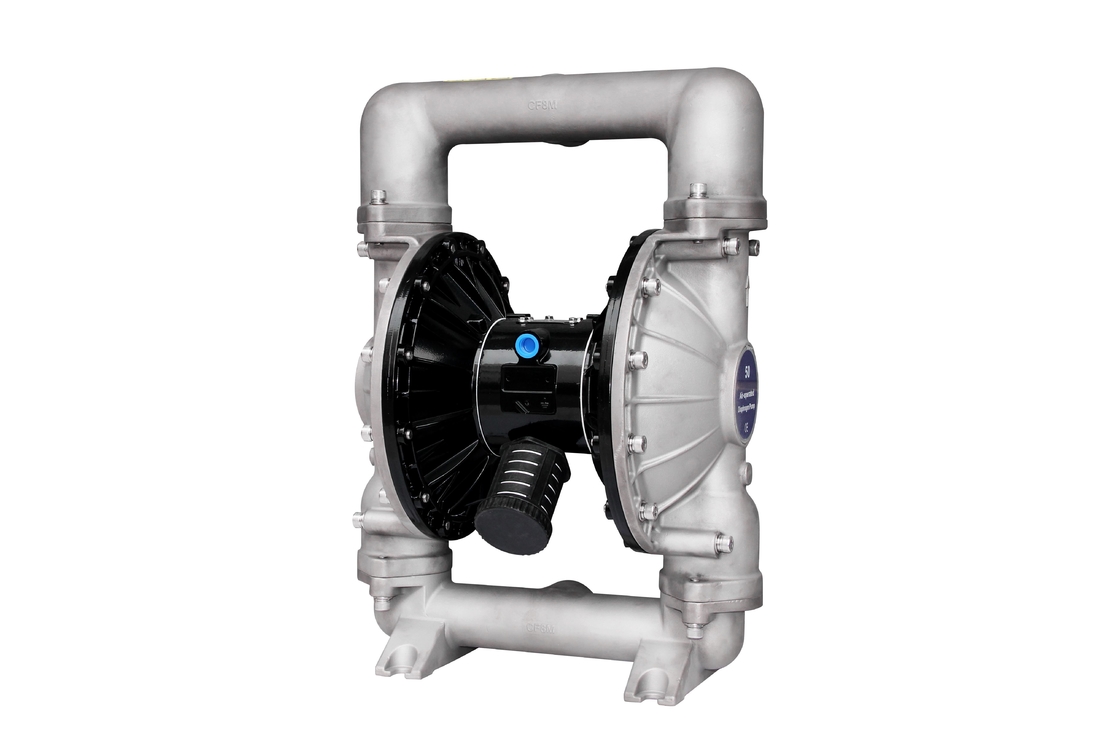

0.83mpa डबल डायाफ्राम पंप गैर रिसाव वायवीय 8.6bar
डबल अभिनय डायाफ्राम पंप परिचय
वायु डायाफ्राम पंप(ए के रूप में भी जाना जाता हैझिल्ली पंप, वायु संचालित डबल डायाफ्राम पंप (एओओडी)यावायवीय डायाफ्राम पंप) जो किसी द्रव को पंप करने के लिए रबर, थर्मोप्लास्टिक या डायफ्राम और डायफ्राम (चेक वाल्व, बटरफ्लाई वाल्व, फ्लैप वाल्व, या शट-ऑफ वाल्व के किसी अन्य रूप) के दोनों ओर उपयुक्त वाल्व के संयोजन का उपयोग करता है।
डायाफ्राम पंप कम हवा के दबाव पर भी उच्च मात्रा में डिलीवरी प्रदान करता है और सामग्री अनुकूलता विकल्पों की एबी रोड रेंज उपलब्ध है। मॉडल और विकल्प चार्ट का संदर्भ लें। पंप को मॉड्यूलर एयर मोटर और द्रव अनुभाग प्रदान किया जाता है।
वायु संचालित डायाफ्राम पंप वैकल्पिक रूप से वायु कक्ष में दबाव अंतर का उपयोग करके द्रव कक्ष में सेवन द्रव दबाव और सकारात्मक द्रव दबाव उत्पन्न करता है।गेंद वाल्व द्रव के आगे प्रवाह को सुनिश्चित कर सकता है।
हवा का दबाव लागू होते ही पंप साइकिल चलाना शुरू हो जाएगा और यह पंप करना और मांग को पूरा करना जारी रखेगा।यह लाइन प्रेशर-श्योर का निर्माण और रखरखाव करेगा और अधिकतम लाइन प्रेशर तक पहुंचने के बाद साइकिल चलाना बंद कर देगा (डिसपेंसिंग डिवाइस बंद हो जाएगा) और आवश्यकतानुसार पंपिंग फिर से शुरू कर देगा।
डबल अभिनय डायाफ्राम पंप पैरामीटर
| वस्तु | विवरण | यूनिट | संदर्भ चित्र |
| 1 | अधिकतम वायु इनलेट दबाव | एमपीए | 0.83 |
| 2 | अधिकतम प्रवाह दर | एल / मिन | 903 |
| 3 | अधिकतम लिफ्ट | एम | 70 |
| 4 | अधिकतम आउटलेट दबाव | एमपीए | 0.83 |
| 5 | अधिकतम कण आकार | मिमी | 9 |
| 6 | वज़न | किलोग्राम | 103 |
| 7 | शोर का स्तर | डाटाबेस | <70 |
ए 50 एक्सएक्स - XXX - एक्स (मॉडल चयन)
पाइप मुंह का रूप: ए-बीएसपी बी-एनपीटी (एफ) सी-निकला हुआ किनारा
डायाफ्राम सामग्री: 9 - सैंटोप्रीन एच - हाइट्रेल टी - पीटीएफई / सैंटोप्रीन
बॉल मटीरियल: 9 -सैंटोप्रीन एच - हाइट्रे टी - पीटीएफई ए - एसिटल
बॉल सीट सामग्री: पी/के-पॉलीप्रोपाइलीन/किनोअर एसएस-स्टेनलेस स्टील
पम्प सामग्री: SS-स्टेनलेस स्टील AL-एल्यूमीनियम मिश्र धातु CI- कार्बन स्टील P/K-पॉलीप्रोपाइलीन/Kynoar
अधिकतम लागू तापमान सीमा(डायाफ्राम / बॉल / सील सामग्री)
Acetal ················································ 40° - 150 डिग्री फारेनहाइट (4.4- 65.5 डिग्री सेल्सियस)
Santoprene··································40°- 225°F (-40°- 107.2°C) ··········································· ······· ·40°- 220°F (4.4°- 104°C) Nitrile··························· ······················10°-180°F (-12°- 82°C) विटॉन············· ········································-40°- 350°F (-40° -176.6°C) हाइट्रेल············································· ······-20°-150°F (-12°- 93°C) Kynar·························· ························10°-200°F (-28.9°- 65.5°C) पॉलीप्रोपाइलीन·········· ································32°- 175°F (0-79.4°C)
डबल अभिनय डायाफ्राम पंप आवेदन
1, जहरीला, ज्वलनशील और वाष्पशील तरल पदार्थ।
2, जंग के साथ मजबूत एसिड, मजबूत क्षार तरल पदार्थ
3, टैंकर ट्रक, बिल्क प्लांट, तेल उत्पादों का लोड और अनलोड
4, अचार, फलों का गूदा, मैश किए हुए आलू, चॉकलेट आदि
5, पेंट, रबर, वर्णक और चिपकने वाले
6, विभिन्न सिरेमिक लुगदी, ग्राउटिंग, मोर्टार और घोल
7, विभिन्न लेटेक्स, कार्बनिक सॉल्वैंट्स, भराई
8, तेल वाहक की स्ट्रिपिंग (पंप गंदा पानी और अवशिष्ट तेल)
9, आम हॉप, खमीर शक्ति, सिरप और गुड़ की पतली पेस्ट
10, विशेष तरल
2" प्रवाह आरेख
सामान्य विवरण
वायु और स्नेहन के लिए आवश्यकताएँ
अत्यधिक वायु दाब।पंप क्षति, व्यक्तिगत चोट या संपत्ति की क्षति हो सकती है।
ऑपरेटिंग निर्देश
रखरखाव
द्रव खंड disassembly
नोट: केवल डायाफ्राम मॉडल प्राथमिक डायाफ्राम (6A) और बैकअप डायाफ्राम (6) का उपयोग करते हैं।द्रव अनुभाग चित्रण में सहायक दृश्य देखें।
फ्लूइड सेक्शन रीअसेंबली
स्थापना आयाम:
