उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पादन: | 2 "डायाफ्राम पंप | अधिकतम आउटलेट दबाव: | 0.83एमपीए |
|---|---|---|---|
| विशेषता: | गैर रिसाव | आवेदन पत्र: | रासायनिक उद्योग |
| शक्ति: | वायवीय | दबाव: | कम दबाव |
| ईंधन: | हवा संचालित | अधिकतम दबाव: | 8.6बार |
| प्रमुखता देना: | एसएस डबल डायाफ्राम पंप,2 "डबल डायाफ्राम पंप,वायवीय वायु पंप |
||

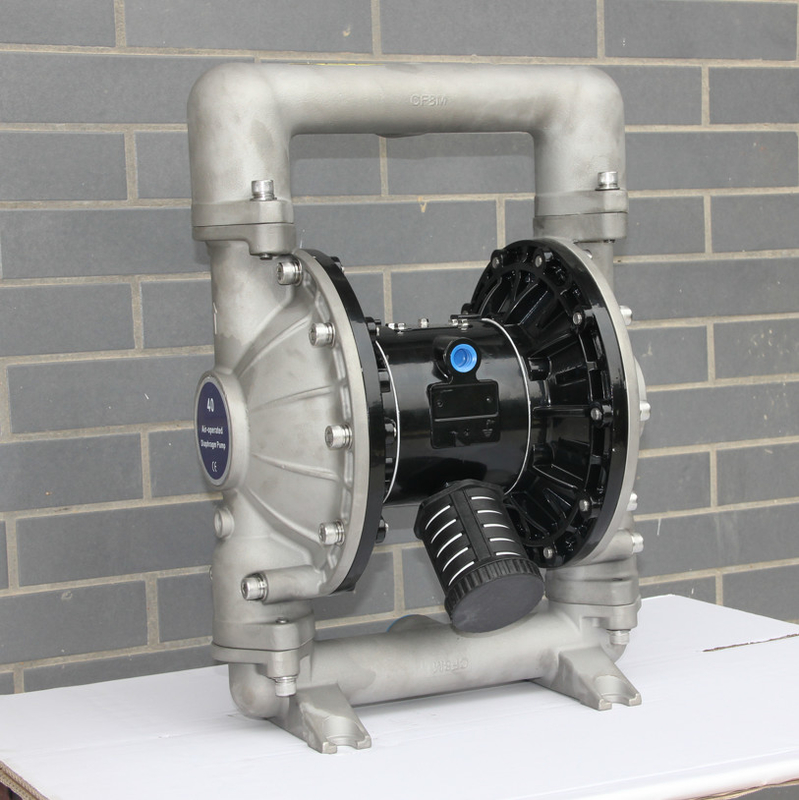

2 "केमिकल इंजीनियरिंग उद्योग के लिए एयर स्टेनलेस स्टील डबल डायाफ्राम पंप वायवीय वायु पंप
रबर वैक्यूम वायवीय 2 "डायाफ्राम पंप एयर संचालित कोई रिसाव नहीं;
डबल अभिनय डायाफ्राम पंप परिचय
वायु डायाफ्राम पंप(a . के रूप में भी जानते हैंझिल्ली पंप, हवा संचालित डबल डायाफ्राम पंप (AOOD)यावायवीय डायाफ्राम पंप) जो द्रव को पंप करने के लिए रबर, थर्मोप्लास्टिक या डायाफ्राम और डायाफ्राम के दोनों ओर उपयुक्त वाल्व (चेक वाल्व, बटरफ्लाई वाल्व, फ्लैप वाल्व, या शट-ऑफ वाल्व के किसी अन्य रूप) की पारस्परिक क्रिया के संयोजन का उपयोग करता है।
डायाफ्राम पंप कम हवा के दबाव और उपलब्ध सामग्री संगतता विकल्पों की एबी रोड रेंज पर भी उच्च मात्रा में वितरण प्रदान करता है। मॉडल और विकल्प चार्ट देखें। पंप मॉड्यूलर वायु मोटर और द्रव अनुभाग के साथ प्रदान किया जाता है।
वायु संचालित डायाफ्राम पंप वैकल्पिक रूप से वायु कक्ष में दबाव अंतर का उपयोग करके द्रव कक्ष में सेवन द्रव दबाव और सकारात्मक द्रव दबाव उत्पन्न करता है।गेंद वाल्व द्रव के आगे के प्रवाह को सुनिश्चित कर सकता है।
हवा का दबाव लागू होते ही पंप साइकिल चलाना शुरू हो जाएगा और यह पंप करना और मांग को पूरा करना जारी रखेगा।यह लाइन प्री-सुनिश्चित बनाएगा और बनाए रखेगा और अधिकतम लाइन दबाव (डिस्पेंसिंग डिवाइस बंद) तक पहुंचने के बाद साइकिल चलाना बंद कर देगा और आवश्यकतानुसार पंपिंग फिर से शुरू कर देगा।
डबल अभिनय डायाफ्राम पंप पैरामीटर
| वस्तु | विवरण | इकाई | संदर्भ चित्र |
| 1 | अधिकतम वायु प्रवेश दबाव | एमपीए | 0.83 |
| 2 | अधिकतम प्रवाह दर | एल/मिनट | 903 |
| 3 | अधिकतम लिफ्ट | एम | 70 |
| 4 | अधिकतम आउटलेट दबाव | एमपीए | 0.83 |
| 5 | अधिकतम कण आकार | मिमी | 9 |
| 6 | वज़न | किलोग्राम | 103 |
| 7 | शोर स्तर | डाटाबेस | 70 |
डबल अभिनय डायाफ्राम पंपविशेष विवरण
वायु डायाफ्राम पंप
1. गैर रिसाव
2. अच्छा आत्म भड़काना प्रदर्शन
3. सभी प्रकार के माध्यमों को संप्रेषित करें
4. सामग्री: कास्ट स्टील, अलु, एसएस, पीपी
ए 50 एक्सएक्स - XXX - एक्स (मॉडल चयन)
पाइप मुंह का रूप: ए-बीएसपी बी-एनपीटी (एफ) सी-निकला हुआ किनारा
डायाफ्राम सामग्री: 9 - सैंटोप्रीन एच - हाइट्रेल टी - पीटीएफई / सैंटोप्रीन
गेंद सामग्री: 9 - सैंटोप्रीन एच - हाइट्रे टी - पीटीएफई ए - एसिटाल
बॉल सीट सामग्री: पी/के-पॉलीप्रोपाइलीन/क्योनार एसएस-स्टेनलेस स्टील
पंप सामग्री: एसएस-स्टेनलेस स्टील एएल-एल्यूमीनियम मिश्र धातु सीआई-कार्बन स्टील पी/के-पॉलीप्रोपाइलीन/क्योअर
अधिकतम लागू तापमान सीमाएं(डायाफ्राम / बॉल / सील सामग्री)
Acetal ········································· 40° - 150°F (4.4- 65.5°C)
सैंटोप्रीन ·············· (-40°- 107.2°C) ·································· ······ · 40°- 220°F (4.4°-104°C) नाइट्राइल ·················· 10°- 180°F (-12°- 82°C) विटन ·········· ·································-40°- 350°F (-40° -176.6°C) हाइट्रेल····················· ·····-20°-150°F (-12°- 93°C) Kynar······················ ···················· 10°-200°F (-28.9°- 65.5°C) पॉलीप्रोपाइलीन········· ··························32°- 175°F (0-79.4°C)
डबल अभिनय डायाफ्राम पंप आवेदन
1, जहरीला, दहनशील और वाष्पशील तरल पदार्थ।
2, मजबूत एसिड, जंग के साथ मजबूत क्षार तरल पदार्थ
3, टैंकर ट्रक, बिल्क प्लांट, तेल उत्पादों का लोड और अनलोड
4, अचार, फलों का गूदा, मसले हुए आलू, चॉकलेट, आदि
5, पेंट, रबर, रंगद्रव्य और चिपकने वाले;
6, विभिन्न सिरेमिक लुगदी, ग्राउटिंग, मोर्टार और घोल;
7, विभिन्न लेटेक्स, कार्बनिक सॉल्वैंट्स, भराई
8, तेल वाहक की स्ट्रिपिंग (गंदे पानी और अवशिष्ट तेल को पंप करें)
9, आम हॉप, खमीर शक्ति का पतला पेस्ट, सिरप और गुड़
10, विशेष तरल
2" प्रवाह आरेख
सामान्य विवरण
वायु और स्नेहन के लिए आवश्यकताएँ
अत्यधिक वायुदाब।पंप क्षति, व्यक्तिगत चोट या संपत्ति की क्षति हो सकती है।
ऑपरेटिंग निर्देश
रखरखाव
द्रव खंड विच्छेदन
नोट: केवल डायाफ्राम मॉडल प्राथमिक डायाफ्राम (6ए) और बैकअप डायाफ्राम (6) का उपयोग करते हैं।फ्लुइड सेक्शन इलस्ट्रेशन में ऑक्स इलियरी व्यू देखें।
द्रव खंड पुन: संयोजन
स्थापना आयाम:
द्रव खंड में भागों का विघटन
एक)प्रथम,पंप को पाइपलाइन सिस्टम से बाहर निकालें और पंप में सामग्री को निकालें।
बी) पंप को साफ काम के माहौल में रखें।
सी) पंप से पानी के आउटलेट पाइप (1) को हटा दें, और फिर गेंदों (2), ओ कप (3) और (47) और बॉल सॉकेट (4) को लिक्विड कैप के ऊपरी सिरे से बाहर निकालें (5) के बदले में।फिर, पंप को उल्टा रखें और ओ-रिंग कप (3) और (47), बॉल सीट्स (4) और बॉल सीट्स (2) को लिक्विड कैप (5) से बाहर निकालने के लिए पानी के इनलेट पाइप (11) को हटा दें। .d) दो लिक्विड कवर के चारों ओर बोल्ट को ढीला करें और लिक्विड कवर (5) को हटा दें।ई) डायाफ्राम स्क्रू (10) को ढीला करें और डायाफ्राम वाशर (7), (8) और डायफ्राम (6) को दोनों सिरों से हटा दें।डायफ्राम रॉड (23) को हटाकर लिप सील (25) को बदला जा सकता है।च) पहले बोल्ट (39) को ढीला करें, और फिर एयर वॉल्व हाउसिंग (38), विंड डिफ्लेक्टर (42), सीलिंग गैस्केट (40) और (41) को हटा दें।छ) एयर वॉल्व स्लीव (38) से वॉल्व शीट (36) और वॉल्व प्लेट (37) को बाहर निकालें।ज) क्लैंप (29) को हटा दें, एयर वॉल्व स्लीव (38) के दोनों सिरों से लिमिट एंड कवर (31) को बाहर निकालें और आवश्यकतानुसार कप (30) को बदलें।i) वॉल्व एलिमेंट (35) को एयर वॉल्व स्लीव (38) से हाथ से बाहर धकेलने के बाद, लिप पैकिंग (33) को चेक किया जा सकता है।
j) पहले सिलेंडर हेड को ठीक करने वाले 4 बोल्ट (16) को ढीला करें, फिर दोनों सिरों पर सिलेंडर हेड्स (14) और (18) को हटा दें, और ओ-रिंग कवर (17) को हटा दें।k) मोटर हाउसिंग (15) के खांचे से सीलिंग गैस्केट (19) को हटा दें।एल) मोटर हाउसिंग (15) से गाइड रॉड (22) और ट्रिगर रॉड (45) को बाहर निकालें, और गाइड रॉड पर लिप पैकिंग (20) को ट्रिगर रॉड या ओ-रिंग (44) पर बदलें।चूंकि डायाफ्राम पंप के असेंबली चरण और डिस्सेप्लर चरण असंगत हैं, कृपया असेंबली प्रक्रिया के दौरान निम्नलिखित बिंदुओं पर ध्यान दें: 1) सभी सीलिंग तत्वों और उनके संपर्क भागों को चिकनाई वाले तेल के साथ लेपित किया जाना चाहिए।
2)इस्तेमाल से पहले, कृपया क्षति के लिए सभी सीलिंग तत्वों की सावधानीपूर्वक जांच करें, जैसे सतह क्षति।यदि यह क्षतिग्रस्त है, तो इसे एक नए के साथ बदलें।3) लिप टाइप पैकिंग (20) (, 25), (33) की लिप दिशा आकृति में दर्शाई गई दिशा के अनुरूप होगी।4) बेहतर सीलिंग प्रभाव प्राप्त करने के लिए तरल कवर पर बोल्ट को तिरछे कड़ा किया जाएगा।
समस्या निवारण1. एयरफ्लो के साथ एग्जॉस्ट पोर्ट से कुछ लिक्विड डिस्चार्ज होता है।क्षति के लिए डायाफ्राम की जाँच करें।ढीलेपन के लिए डायाफ्राम स्क्रू की जाँच करें 2. जाँच करें कि सक्शन पाइप कनेक्शन अच्छी तरह से सील है या नहीं।जांचें कि क्या सक्शन पाइप और इनटेक मैनिफोल्ड के बीच का कनेक्शन अच्छी तरह से सील है।इनटेक मैनिफोल्ड और लिक्विड कैप के बीच ओ-रिंग की जांच करें।जांचें कि क्या डायाफ्राम के पेंच ढीले हैं।जांचें कि पंप आउटपुट कम होने पर हवा की आपूर्ति स्थिर है या नहीं।जांचें कि इनलेट/आउटलेट अवरुद्ध है या नहीं।इनटेक मैनिफोल्ड कनेक्शन कनेक्टर की हवा की जकड़न की जाँच करें।चेक बॉल वॉल्व सीट पर अटकी नहीं है या बॉल सही तरीके से फिक्स नहीं है।4. जब कोई पारस्परिक गति नहीं होती है, तो निकास बंदरगाह से हवा निकलती है।स्पूल (35) पर सील की अंगूठी (33) की जाँच करें।ट्रिगर लीवर (45) पर सील की अंगूठी (20) की जाँच करें।डायाफ्राम कनेक्टिंग रॉड पर सील की अंगूठी (25) की जांच करें
