उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद: | स्टेनलेस डायाफ्राम पंप | अधिकतम प्रवाह दर: | 378l / मिनट |
|---|---|---|---|
| अधिकतम लिफ्ट: | 70m | सुविधा 1: | गैर रिसाव |
| लाभ: | उच्च गति | सुविधा 2: | मूक |
| प्रमुखता देना: | वायवीय संचालित डायाफ्राम पंप,वायवीय डबल डायाफ्राम पंप |
||

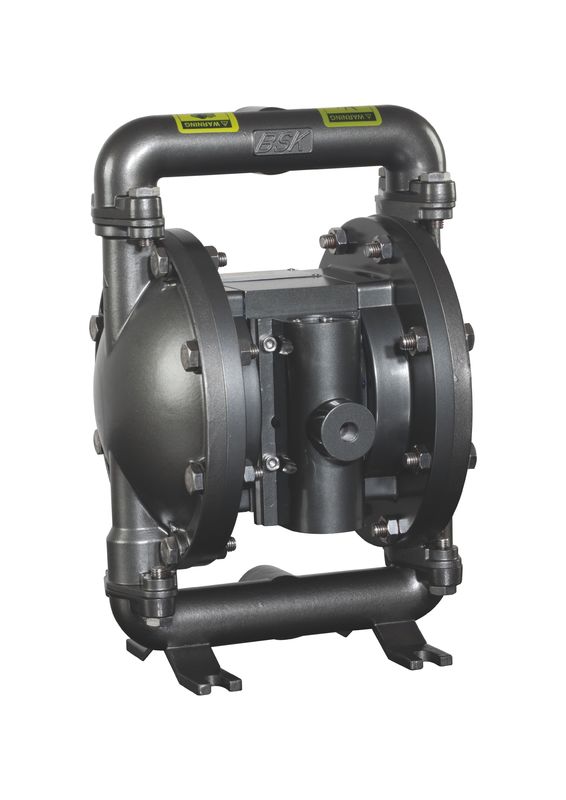

हाई स्पीड स्टेनलेस डायाफ्राम पंप / साइलेंट फूड ग्रेड डायाफ्राम पंप
स्टेनलेस डायाफ्राम पंप परिचय
डायाफ्राम पंप कम हवा के दबाव और सामग्री अनुकूलता विकल्पों की एब रोड रेंज पर भी उच्च मात्रा में वितरण प्रदान करता है। मॉडल और विकल्प चार्ट के लिए देखें। पंप को संशोधित वायु मोटर और द्रव अनुभाग के साथ प्रदान किया जाता है।
वायु संचालित डायाफ्राम पंप बारी-बारी से हवा के कक्ष में दबाव अंतर का उपयोग करके द्रव कक्ष में सेवन द्रव दबाव और सकारात्मक द्रव दबाव उत्पन्न करता है। गेंद वाल्व द्रव के आगे प्रवाह को सुनिश्चित कर सकता है।
पंप साइकलिंग शुरू हो जाएगी क्योंकि हवा का दबाव लागू होता है और यह मांग के साथ पंप करना जारी रखेगा। यह लाइन प्रेसीडेंट का निर्माण और रखरखाव करेगा और अधिकतम दबाव (डिसपेंसिंग डिवाइस बंद) तक पहुंचने के बाद साइकिल चलाना बंद कर देगा और पम्पिंग को फिर से शुरू करेगा।
| मद | विवरण | इकाई | संदर्भ चित्र |
| 1 | अधिकतम वायु प्रवेश दबाव | MPA | 0.83 |
| 2 | अधिकतम प्रवाह दर | एल / मिन | 378 |
| 3 | अधिकतम लिफ्ट | एम | 70 |
| 4 | अधिकतम आउटलेट दबाव | MPA | 0.83 |
| 5 | अधिकतम कण आकार | मिमी | 6 |
| 6 | वजन | किलोग्राम | 23 |
| 7 | शोर का स्तर | डाटाबेस | <70 |
स्टेनलेस डायाफ्राम पंप आवेदन और लाभ:
वायवीय डायाफ्राम पंप संपीड़ित हवा के साथ संचालित होते हैं। डायाफ्राम पंप कणों के साथ तरल पदार्थ को पंप करने के लिए उपयुक्त है, और विभिन्न तरल पदार्थ, जो अत्यधिक चिपचिपा, वाष्पशील, संक्षारक या विषाक्त होते हैं, साथ ही साथ कोलाइड भी होते हैं। पंप शरीर एल्यूमीनियम मिश्र धातु, कच्चा लोहा या स्टेनलेस स्टील से बना है। डायाफ्राम उच्च गुणवत्ता वाले रबर जैसे नाइट्राइल रबर, क्लोरोनगुट्टा रबर, फ्लोरोइन रबर से बना है। डायाफ्राम पंप व्यापक रूप से पेट्रोलियम रसायन, इलेक्ट्रॉनिक, सिरेमिक, खाद्य और कपड़ा उद्योगों में उपयोग किया जाता है।
टिप्पणी: तालिका में पंपों का वजन सन्निकटन है .. क्योंकि घटकों के कारण अंतर होगा। सिर्फ संदर्भ के लिए।
सामग्री तापमान सीमाएं (डायाफ्राम / गेंद / सील सामग्री)
सामग्री | आवेदन तापमान रेंज |
पोम | 10 ° -180 ° F (-12 ° - 82 ° C) |
Santoprene® | -40 ° - 225 ° F (-40 ° - 107.2 ° C) |
PTFE | 40 ° - 220 ° F (4.4 ° - 104 ° C) |
Nitrile | 10 ° - 180 ° F (-12 ° - 82 ° C) |
Viton® | -40 ° - 350 ° F (-40 ° -176.6 ° C) |
PVDF | -20 ° -150 ° F (-12 ° - 93 ° C) |
Hytrel® | 10 ° -200 ° F (-28.9 ° - 65.5 ° C) |
पीपी | 32 ° - 175 ° F (0 -79.4 ° C) |
स्टेनलेस डायाफ्राम पंप रखरखाव
समस्या निवारण मार्गदर्शन
1. एयर आउटलेट में पंप करते समय तरल पदार्थ होता है
जांचें कि क्या डायाफ्राम क्षतिग्रस्त हो गया है
जांचें कि क्या डायाफ्राम बोल्ट ढीला है
2. उत्पादन तरल पदार्थ बुलबुला है
चूषण पाइप के जोड़ों को अच्छी तरह से सील कर दें
चूषण पाइप और द्रव इनलेट को अच्छी तरह से सील कर दें
फ्लूइड इनलेट और फ्लुइड कैप के बीच की रिंग को O- रिंग से चेक करें
डायाफ्राम बोल्ट की जाँच करें
3.Pumping क्षमता कम है
जाँच करें कि क्या हवा की आपूर्ति स्थिर है
जांचें कि क्या इनलेट और आउटलेट अवरुद्ध है
द्रव इनलेट के जोड़ की जांच करें और रिसाव न हो
जाँच लें कि क्या बॉल की सीट या बॉल सीट पर बॉल स्टिक उपयुक्त नहीं है
4. पारस्परिक गति के बिना, वायु प्रवाह निकास बंदरगाह से छुट्टी दे दी जाती है
मुख्य वायु वाल्व की सील की गई अंगूठी की जांच करें
पायलट रॉड वाल्व की सील की अंगूठी की जाँच करें
डायाफ्राम रॉड की सील की अंगूठी की जाँच करें
