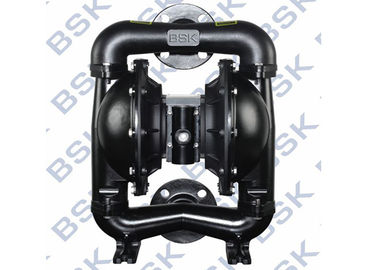

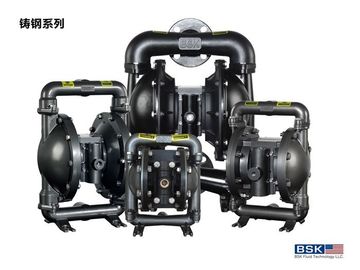

वायु संचालित सबमर्सिबल डायाफ्राम पंप एल्यूमीनियम मिश्र धातु 8.3bar
वायु संचालित सबमर्सिबल डायाफ्राम पंप परिचय
डायाफ्राम पंप कम हवा के दबाव और सामग्री अनुकूलता विकल्पों की एब रोड रेंज पर भी उच्च मात्रा में वितरण प्रदान करता है। मॉडल और विकल्प चार्ट के लिए देखें। पंप को संशोधित वायु मोटर और द्रव अनुभाग के साथ प्रदान किया जाता है।
वायु संचालित डायाफ्राम पंप बारी-बारी से हवा के कक्ष में दबाव अंतर का उपयोग करके द्रव कक्ष में सेवन द्रव दबाव और सकारात्मक द्रव दबाव उत्पन्न करता है। गेंद वाल्व द्रव के आगे प्रवाह को सुनिश्चित कर सकता है।
पंप साइकलिंग शुरू हो जाएगी क्योंकि हवा का दबाव लागू होता है और यह मांग के साथ पंप करना जारी रखेगा। यह लाइन प्रेसीडेंट का निर्माण और रखरखाव करेगा और अधिकतम लाइन दबाव (डिसपेंसिंग डिवाइस बंद) होने के बाद साइकिल चलाना बंद कर देगा और आवश्यकतानुसार पम्पिंग फिर से शुरू करेगा।
वायु संचालित सबमर्सिबल डायाफ्राम पंप पैरामीटर
| मद | विवरण | इकाई | संदर्भ चित्र |
| 1 | अधिकतम वायु प्रवेश दबाव | MPA | 0.83 |
| 2 | अधिकतम प्रवाह दर | एल / मिन | 192 |
| 3 | अधिकतम लिफ्ट | एम | 70 |
| 4 | अधिकतम आउटलेट दबाव | MPA | 0.83 |
| 5 | अधिकतम कण आकार | मिमी | 3 |
| 6 | वजन | किलोग्राम | 12.3 |
| 7 | शोर का स्तर | डाटाबेस | <70 |
एयर डायाफ्राम पंप (एक झिल्ली पंप के रूप में भी जाना जाता है, हवा संचालित डबल डायाफ्राम पंप (AOOD) या वायवीय डायाफ्राम पंप ) जो एक रबड़, थर्माप्लाय या टेफ्लॉन्डीफ्राम की पारस्परिक क्रिया के संयोजन का उपयोग करता है और डायाफ्राम के दोनों तरफ उपयुक्त वाल्व (चेक वाल्व) , एक तरल पदार्थ को पंप करने के लिए, तितली वाल्व, फ्लैप वाल्व, या शट-ऑफ वाल्व का कोई अन्य रूप)।
वायु संचालित सबमर्सिबल डायाफ्राम पंप विनिर्देशों
एयर डायाफ्राम पंप
1. गैर रिसाव
2. अच्छा आत्म भड़काना प्रदर्शन
3. सभी प्रकार के माध्यम को जीतो
के लिए पम्पिंग:
1. अपशिष्ट जल
2. वाष्पशील तरल
3. ज्वलनशील और विस्फोटक तरल
4. अत्यधिक जहरीला तरल
5. संक्षारक तरल पदार्थ: मजबूत एसिड और क्षार
6. उच्च तापमान तरल
7. चिपचिपा तरल: खाद्य उद्योग, गोंद, कोटिंग
एक 2 5 XX - एक्सएक्सएक्स - एक्स ( मॉडल चयन)
पाइप मुंह का रूप: ए-बीएसपी बी-एनपीटी (एफ) सी-निकला हुआ किनारा
डायाफ्राम सामग्री: 9 - सैंटोप्रीन H - हॉल्टेल टी - PTFE / सैंटोप्रीन
बॉल मटेरियल: 9 -सेंटोप्रीन एच - हेट्रे टी - पीटीएफई ए - एसीटल
बॉल सीट सामग्री: P / K -Polypropylene / Kynoar SS –Stainless Steel
पंप सामग्री: SS-स्टेनलेस स्टील AL-एल्यूमीनियम मिश्र धातु CI- कार्बन स्टील P / K -Polypropylene / आयनों
अधिकतम लागू तापमान सीमाएँ (डायाफ्राम / गेंद / सील सामग्री)
एसीटेल · · · · · · · · · · · · · ’’ · का प्रयोग करें · · · · · ’ - 150 ° F (4.4- 65.5 ° C)
सैंटोप्रीन · · · · · · · · · · · · · ’सेरोप्रेन · · · · · ·’ 40 ° - 107.2 ° C) टेफ़लोन · · · · · · · · · · · · · · हवा के तापमान के आधार पर तापमान 40 डिग्री - 220 ° F (4.4 ° - 104 ° C) Nitrile · · · · · · · · · · · · हवा के तापमान के हिसाब से · हवा के तापमान के आधार पर तापमान में वृद्धि 10 डिग्री - 180 ° F (-12 ° - 82 ° C) Viton · हवा के तापमान को बढ़ाने के लिए · हवा के तापमान में वृद्धि - हवा के तापमान में वृद्धि - ° ° -40 ° -176.6 ° C - Hytrel ················································ -20 ° -150 ° F (-12 ° - 93 ° C) किन्नर · · · · · · · · · · · · हवा के तापमान के हिसाब से · हवा के तापमान में वृद्धि 10 डिग्री -200 ° F (-28.9 ° - 65.5 ° C) पॉलीप्रोपाइलीन · हवा के तापमान में वृद्धि हुई है। तापमान में वृद्धि हुई है। तापमान 32 डिग्री - 175 ° F (0-79.4 ° C)
1 ” प्रवाह आरेख
सामान्य विवरण
वायु और स्नेहन के लिए आवश्यकताएँ
उत्कृष्ट वायु दबाव। पंप क्षति, व्यक्तिगत चोट या संपत्ति की क्षति का कारण बन सकता है।
ऑपरेटिंग निर्देश
रखरखाव
तरल पदार्थ की खराबी
नोट: केवल डायाफ्राम मॉडल एक प्राथमिक डायाफ्राम (6A) और एक बैकअप डायाफ्राम (6) का उपयोग करते हैं। द्रव अनुभाग चित्रण में औल इलियन दृश्य का संदर्भ लें।
द्रव खंड की अभिक्रिया
स्थापना आयाम :
द्रव अनुभाग में भागों का डिस्सैड
ए) सबसे पहले, पंप को पाइपलाइन सिस्टम से हटा दें और अंदर से पंप से सामग्री को बाहर निकाल दें। बी) पंप को एक साफ काम के माहौल में रखें। ग) पहले पंप से आउटलेट पाइप (1) को विघटित करें, और फिर द्रव कैप (5) के ऊपरी छोर से गेंद (2), ओ कप (3) और (47) और गेंद सीट (4) को बाहर निकालें। क्रम में। उसके बाद, पंप को उल्टा रखें और इनलेट पाइप (11) को विघटित करें ताकि फ्लूड कैप (5) से ओ कप (3) और (47), बॉल सीट (4) और बॉल (2) बाहर निकालें। डी) टोपी (5) को अलग करने के लिए दो द्रव कैप के आसपास बोल्ट छोड़ें। ई) डायाफ्राम स्क्रू (10) जारी करें और दोनों छोर से डायाफ्राम वॉशर (7), (8) और डायाफ्राम (6) को हटा दें। डायाफ्राम रॉड (23) निकालें और होंठ के आकार की सील की अंगूठी (25) को बदला जा सकता है। एयर वाल्व के लिए पार्ट्स की डिसैस्पैशन एफ) पहले बोल्ट (39) को ढीला करें, और फिर एयर वाल्व केसिंग (38), एयर बैफल (42) और सीलिंग गैसकेट (40), और (41) को विघटित करें। छ) एयर वाल्व आवरण (38) से वाल्व टुकड़ा (36) और वाल्व प्लेट (37) को बाहर निकालें। ज) सर्पिल (29) को छोड़ दें और एयर वाल्व केसिंग (38) के दोनों सिरों से सीमा समाप्ति कैप (31) निकालें, और आप आवश्यकतानुसार कप (30) को बदल सकते हैं। i) आप हाथों से एयर वाल्व केसिंग (38) से स्पूल (35) को बाहर निकालने के बाद लिप-टाइप पैकिंग (33) की जांच कर सकते हैं। पायलट वाल्व जे के लिए भागों का डिस्सैस्पैरेस) 4 बोल्ट (16) को ढीला करके पहले सिलेंडर सिर को ठीक करना, और फिर दोनों सिरों पर सिलेंडर सिर (14) और (18) को विघटित करना और ओ कप (17) को हटा दें। k) मोटर आवरण (15) के खांचे से सीलिंग गैसकेट (19) निकालें। l) मोटर रॉड (15) से पायलट रॉड (22) और ट्रिगर रॉड (45) को बाहर निकालें और आप पायलट रॉड पर ट्रिगर रॉड या O कप (44) पर लिप-टाइप पैकिंग (20) को बदल सकते हैं। डायाफ्राम पंप का पुन: विकास पंप के reassembly कदम असंतुष्ट लोगों के साथ असंगत हैं, इसलिए आपसे विनम्र प्रक्रिया में निम्नलिखित पर ध्यान देने के लिए कहा जाता है: 1) सभी सीलिंग तत्व, साथ ही साथ उनके संपर्क भागों को बढ़ाया जाना चाहिए। । 2) कृपया सभी सीलिंग तत्वों के उपयोग से पहले सावधानीपूर्वक जांच करें कि क्या वे क्षतिग्रस्त हैं, जैसे सतह क्षति। यदि क्षतिग्रस्त है, तो कृपया नए को बदलें। 3) लिप-टाइप पैकिंग (20) (, 25) और (33) की लिप दिशा चार्ट में दर्शाई गई दिशा के अनुरूप होनी चाहिए। 4) बेहतर कैपिंग रिजल्ट प्राप्त करने के लिए फ्लुइड कैप पर बोल्टों को विपरीत कोणों से बारी-बारी से बांधा जाना चाहिए। समस्या निवारण 1. वायु प्रवाह के साथ निकास के खुलने से कुछ द्रव निकलता है। किसी भी क्षति के लिए डायाफ्राम की जाँच करें। शिथिलता के लिए डायाफ्राम पेंच की जाँच करें 2. आउटलेट तरल पदार्थ में हवा के बुलबुले होते हैं अच्छी सीलिंग के लिए चूषण पाइप कनेक्शन की जाँच करें। अच्छी सीलिंग के लिए सक्शन पाइप और इनटेक के बीच कनेक्शन की जाँच करें। इंटेक मैनिफोल्ड और फ्लुइड कैप के बीच ओ रिंग की जाँच करें ढीलेपन के लिए डायाफ्राम शिकंजा की जाँच करें। 3. कम पंप आउटपुट वायु की आपूर्ति स्थिर है। किसी भी रुकावट के लिए इनलेट / आउटलेट की जाँच करें। हवा की जकड़न के लिए इनटेक को कई गुना जोड़ने वाले कनेक्टर्स की जाँच करें कि गेंद सीट से चिपकी नहीं है या गेंद अनुचित तरीके से नहीं बैठी है। 4. जब कोई घूमने वाला आंदोलन न हो तो हवा को निकास खोलने से छुट्टी दे दी जाती है। स्लाइड वाल्व (35) पर सील की अंगूठी (33) की जांच करें। ट्रिगर रॉड (45) पर सील की अंगूठी (20) की जांच करें। डायाफ्राम लिंक रॉड पर सील की अंगूठी (25) की जांच करें
