उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| गारंटी:: | 12 महीने | उत्पादन: | कोई रिसाव पनडुब्बी डायाफ्राम पंप नहीं |
|---|---|---|---|
| अधिकतम प्रवाह दर: | 378l/मिनट | अधिकतम लिफ्ट: | 70 मी |
| प्रयोग: | वायु पंप | विशेषता: | उच्च दक्षता |
| प्रमुखता देना: | 70 मीटर कोई रिसाव AODD पंप,378L / मिनट AODD डायाफ्राम पंप,CE प्रमाणित AODD पंप |
||

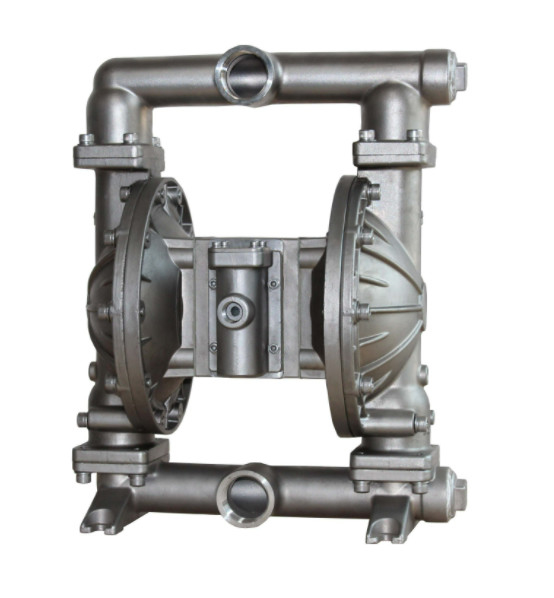

70 मीटर एयर ड्रिवेन डबल डायाफ्राम पंप नो लीकेज AOOD 378L/Min
सबमर्सिबल डायाफ्राम पंप परिचय
डायाफ्राम पंप कम हवा के दबाव पर भी उच्च मात्रा में डिलीवरी प्रदान करता है और सामग्री अनुकूलता विकल्पों की एबी रोड रेंज उपलब्ध है। मॉडल और विकल्प चार्ट का संदर्भ लें। पंप को मॉड्यूलर एयर मोटर और द्रव अनुभाग प्रदान किया जाता है।
वायु संचालित डायाफ्राम पंप वैकल्पिक रूप से वायु कक्ष में दबाव अंतर का उपयोग करके द्रव कक्ष में सेवन द्रव दबाव और सकारात्मक द्रव दबाव उत्पन्न करता है।गेंद वाल्व द्रव के आगे प्रवाह को सुनिश्चित कर सकता है।
हवा का दबाव लागू होते ही पंप साइकिल चलाना शुरू हो जाएगा और यह पंप करना और मांग को पूरा करना जारी रखेगा।यह लाइन प्रेशर-श्योर का निर्माण और रखरखाव करेगा और अधिकतम लाइन प्रेशर तक पहुंचने के बाद साइकिल चलाना बंद कर देगा (डिसपेंसिंग डिवाइस बंद हो जाएगा) और आवश्यकतानुसार पंपिंग फिर से शुरू कर देगा।
वायु डायाफ्राम पंप(ए के रूप में भी जाना जाता हैझिल्ली पंप, वायु संचालित डबल डायाफ्राम पंप (एओओडी)यावायवीय डायाफ्राम पंप) जो किसी द्रव को पंप करने के लिए रबर, थर्मोप्लास्टिक या डायफ्राम और डायफ्राम (चेक वाल्व, बटरफ्लाई वाल्व, फ्लैप वाल्व, या शट-ऑफ वाल्व के किसी अन्य रूप) के दोनों ओर उपयुक्त वाल्व के संयोजन का उपयोग करता है।
सबमर्सिबल डायाफ्राम पंप पैरामीटर
| वस्तु | विवरण | यूनिट | संदर्भ चित्र |
| 1 | अधिकतम वायु इनलेट दबाव | एमपीए | 0.83 |
| 2 | अधिकतम प्रवाह दर | एल / मिन | 378 |
| 3 | अधिकतम लिफ्ट | एम | 70 |
| 4 | अधिकतम आउटलेट दबाव | एमपीए | 0.83 |
| 5 | अधिकतम कण आकार | मिमी | 6 |
| 6 | वज़न | किलोग्राम | 23 |
| 7 | शोर का स्तर | डाटाबेस | <70 |
सबमर्सिबल डायाफ्राम पंप आवेदन:
वायवीय डायाफ्राम पंप एक नई संदेश देने वाली मशीन है, जो उपन्यास प्रकार का पंप है।शक्ति स्रोत के रूप में संपीड़ित हवा, इसका उपयोग किसी भी संक्षारक तरल, कण के साथ तरल, उच्च चिपचिपाहट, आसान वाष्पशील, ज्वलनशील, अत्यधिक विषैले तरल में किया जा सकता है।
ए 2 5 एक्सएक्स - XXX - एक्स (मॉडल चयन)
पाइप मुंह का रूप: ए-बीएसपी बी-एनपीटी (एफ) सी-निकला हुआ किनारा
डायाफ्राम सामग्री: 9 - सैंटोप्रीन एच - हाइट्रेल टी - पीटीएफई / सैंटोप्रीन
बॉल मटीरियल: 9 -सैंटोप्रीन एच - हाइट्रे टी - पीटीएफई ए - एसिटल
बॉल सीट सामग्री: पी/के-पॉलीप्रोपाइलीन/किनोअर एसएस-स्टेनलेस स्टील
पम्प सामग्री: SS-स्टेनलेस स्टील AL-एल्यूमीनियम मिश्र धातु CI- कार्बन स्टील P/K-पॉलीप्रोपाइलीन/Kynoar
अधिकतम लागू तापमान सीमा(डायाफ्राम / बॉल / सील सामग्री)
Acetal ················································40° - 150 डिग्री फारेनहाइट (4.4- 65.5 डिग्री सेल्सियस)
Santoprene··········································-40°- 225°F ( -40°- 107.2°C) ··········································· ·······40°- 220°F (4.4°- 104°C) Nitrile···························· ······················10°-180°F (-12°- 82°C) विटॉन············· ········································-40°- 350°F (-40° -176.6°C) हाइट्रेल············································· ······-20°-150°F (-12°- 93°C) Kynar·························· ·······················10°-200°F (-28.9°- 65.5°C) पॉलीप्रोपाइलीन············ ······························32°-175°F (0-79.4°C)
वायु और स्नेहन के लिए आवश्यकताएँ
अत्यधिक वायु दाब।पंप क्षति, व्यक्तिगत चोट या संपत्ति की क्षति हो सकती है।
ऑपरेटिंग निर्देश
फ्लूइड सेक्शन रीअसेंबली
द्रव अनुभाग में भागों का वियोजन
ए) सबसे पहले, पंप को पाइपलाइन सिस्टम से हटा दें और अंदर पंप से सामग्री को हटा दें।बी) पंप को स्वच्छ कार्य वातावरण में रखें।सी) आउटलेट पाइप (1) को पहले पंप से अलग करें, और फिर बॉल (2), ओ कप (3) और (47) और बॉल सीट (4) को फ्लुइड कैप (5) के ऊपरी सिरे से बाहर निकालें। क्रम में।उसके बाद, पंप को उल्टा रखें और इनलेट पाइप (11) को अलग करें ताकि ओ कप (3) और (47), बॉल सीट (4) और बॉल (2) को फ्लूइड कैप (5) से बाहर निकाला जा सके।डी) कैप को अलग करने के लिए दो द्रव कैप के चारों ओर बोल्ट जारी करें (5)।ई) डायाफ्राम पेंच (10) को छोड़ दें और डायाफ्राम वॉशर (7), (8) और डायाफ्राम (6) को दोनों सिरों से हटा दें।डायाफ्राम रॉड (23) को हटा दें और लिप-शेप सील रिंग (25) को बदला जा सकता है।वायु वाल्व के लिए पुर्जों को अलग करना f) पहले बोल्ट (39) को ढीला करें, और फिर वायु वाल्व आवरण (38), वायु अवरोध (42) और सीलिंग गैसकेट (40), और (41) को अलग करें।छ) वाल्व स्लाइस (36) और वाल्व प्लेट (37) को एयर वाल्व केसिंग (38) से बाहर निकालें।h) सर्किल (29) को अलग करें और एयर वाल्व केसिंग (38) के दोनों सिरों से लिमिट एंड कैप (31) निकालें, और आप आवश्यकतानुसार कप (30) को बदल सकते हैं।i) आप हाथों से एयर वाल्व केसिंग (38) से स्पूल (35) को बाहर निकालने के बाद लिप-टाइप पैकिंग (33) की जांच कर सकते हैं।पायलट वॉल्व जे के लिए पुर्जों को अलग करना जे) पहले सिलिंडर हेड को फिक्स करने वाले 4 बोल्ट (16) को ढीला करें, और फिर दोनों सिरों पर सिलिंडर हेड (14) और (18) को अलग करें और ओ कप (17) को हटा दें।k) मोटर आवरण (15) के खांचे से सीलिंग गैसकेट (19) को हटा दें।एल) मोटर केसिंग (15) से पायलट रॉड (22) और ट्रिगर रॉड (45) को बाहर निकालें और आप ट्रिगर रॉड पर लिप-टाइप पैकिंग (20) या पायलट रॉड पर ओ कप (44) को बदल सकते हैं।डायफ्राम पंप को फिर से जोड़ना पंप के फिर से जोड़ने के चरण अलग करने के कदमों के साथ असंगत हैं, इसलिए आपसे अनुरोध है कि पुन: संयोजन प्रक्रिया में निम्नलिखित पर ध्यान दें: 1) सभी सीलिंग तत्वों, साथ ही उनके संपर्क भागों को ग्रीस किया जाना चाहिए .2) कृपया सभी सीलिंग तत्वों के उपयोग से पहले सावधानीपूर्वक जांच करें कि क्या वे क्षतिग्रस्त हैं, जैसे कि सतह की क्षति।यदि क्षतिग्रस्त हो, तो कृपया नए को बदलें।3) लिप-टाइप पैकिंग (20) (, 25) और (33) की लिप दिशा चार्ट में दिखाई गई दिशा के अनुरूप होनी चाहिए।4) बेहतर सीलिंग परिणाम प्राप्त करने के लिए द्रव टोपी पर बोल्ट को वैकल्पिक रूप से विपरीत कोणों से बांधा जाना चाहिए।समस्या निवारण 1. वायु प्रवाह के साथ-साथ निकास के खुलने से कुछ द्रव निकल जाता है।किसी भी क्षति के लिए डायाफ्राम की जाँच करें।ढीलेपन के लिए डायाफ्राम पेंच की जाँच करें 2. आउटलेट द्रव में हवा के बुलबुले हैं अच्छी सीलिंग के लिए सक्शन पाइप कनेक्शन की जाँच करें।अच्छी सीलिंग के लिए सक्शन पाइप और इनटेक मैनिफोल्ड के बीच कनेक्शन की जांच करें।इनटेक मैनिफोल्ड और फ्लुइड कैप के बीच ओ रिंग की जांच करें ढीलेपन के लिए डायाफ्राम स्क्रू की जांच करें 3. कम पंप आउटपुट जांचें कि हवा की आपूर्ति स्थिर है।किसी भी रुकावट के लिए इनलेट/आउटलेट की जांच करें।हवा की जकड़न के लिए इनटेक मैनिफोल्ड को जोड़ने वाले कनेक्टर्स की जाँच करें जाँच करें कि गेंद सीट से चिपकी तो नहीं है या गेंद अनुचित तरीके से नहीं बैठी है।4. कोई पारस्परिक गति नहीं होने पर निकास के खुलने से हवा निकलती है।स्लीड वाल्व (35) पर सील की अंगूठी (33) की जाँच करें।ट्रिगर रॉड (45) पर सील की अंगूठी (20) की जाँच करें।डायफ्राम लिंक रॉड पर सील रिंग (25) की जांच करें।
सामान्य प्रश्न
1. प्रश्न: क्या आप एक कारखाना या व्यापारिक कंपनी हैं?
एक: हम शंघाई में निर्माता हैं।
2. प्रश्न: आपके भुगतान क्या हैं?
ए: टी / टी, वेस्टर्न यूनियन, एल / सी इत्यादि।
3. क्यू: पैकेज के बारे में क्या?
एक: मानक निर्यात प्लाईवुड मामले या गत्ते का डिब्बा।
4. प्रश्न: वारंटी कब तक है?
ए: पहनने योग्य भागों को छोड़कर हमारे पास 1 साल की वारंटी है।
5. प्रश्न: उत्पादों का उपयोग है?
ए: पंप मूंगफली, अचार, टमाटर का घोल, लाल सॉसेज, चॉकलेट, हॉप्स और सिरप आदि चूस सकता है।
पंप पेंट, रंगद्रव्य, गोंद और चिपकने वाला इत्यादि चूस सकता है।
पंप टाइल, चीनी मिट्टी के बरतन, ईंट और चीनी मिट्टी के बरतन आदि के विभिन्न चमकीले स्लरी को चूस सकता है।
