उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| गारंटी:: | 12 महीने | उत्पादन: | कोई रिसाव सबमर्सिबल डायाफ्राम पंप |
|---|---|---|---|
| अधिकतम प्रवाह दर: | 378ली/मिनट | अधिकतम लिफ्ट: | 70m |
| प्रयोग: | वायु पंप | विशेषता: | उच्च दक्षता |
| प्रमुखता देना: | 378L / न्यूनतम झिल्ली पंप,वायवीय ड्राइव झिल्ली पंप |
||

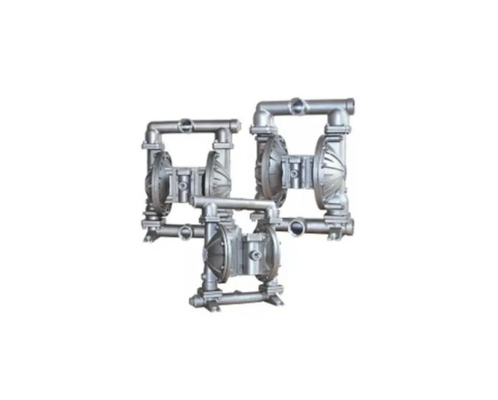

औद्योगिक के लिए कोई रिसाव पनडुब्बी डायाफ्राम पंप झिल्ली नहीं

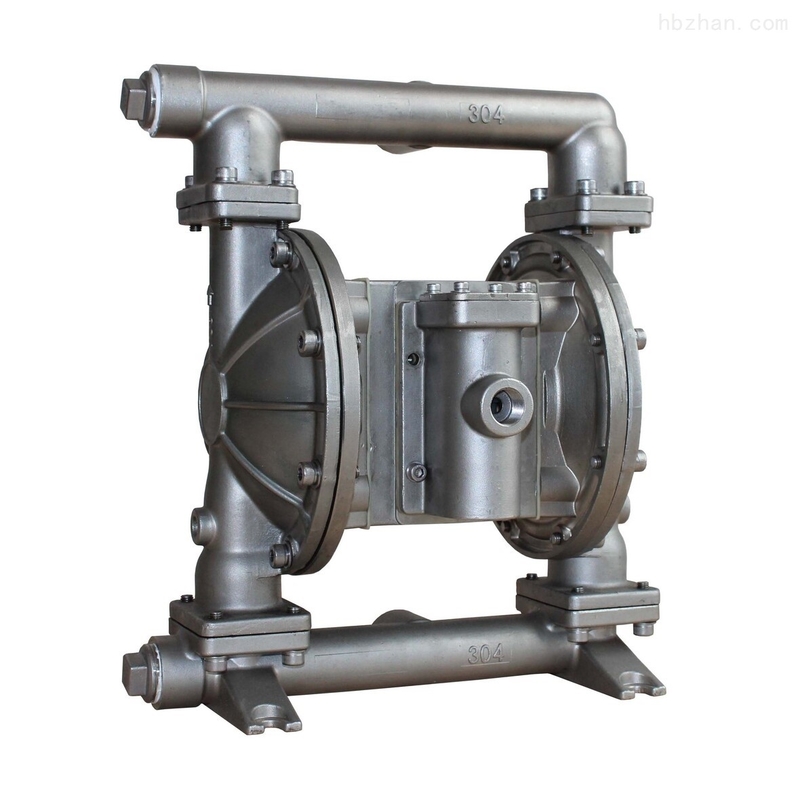

पनडुब्बी डायाफ्राम पंप परिचय
डायाफ्राम पंप कम हवा के दबाव और उपलब्ध सामग्री संगतता विकल्पों की एबी रोड रेंज पर भी उच्च मात्रा में वितरण प्रदान करता है। मॉडल और विकल्प चार्ट देखें। पंप मॉड्यूलर वायु मोटर और द्रव अनुभाग के साथ प्रदान किया जाता है।
वायु संचालित डायाफ्राम पंप वैकल्पिक रूप से वायु कक्ष में दबाव अंतर का उपयोग करके द्रव कक्ष में सेवन द्रव दबाव और सकारात्मक द्रव दबाव उत्पन्न करता है।गेंद वाल्व द्रव के आगे के प्रवाह को सुनिश्चित कर सकता है।
हवा का दबाव लागू होते ही पंप साइकिल चलाना शुरू हो जाएगा और यह पंप करना और मांग को पूरा करना जारी रखेगा।यह लाइन प्री-सुनिश्चित बनाएगा और बनाए रखेगा और अधिकतम लाइन दबाव (डिस्पेंसिंग डिवाइस बंद) तक पहुंचने के बाद साइकिल चलाना बंद कर देगा और आवश्यकतानुसार पंपिंग फिर से शुरू कर देगा।
वायु डायाफ्राम पंप(a . के रूप में भी जानते हैंझिल्ली पंप, हवा संचालित डबल डायाफ्राम पंप (AOOD)यावायवीय डायाफ्राम पंप) जो द्रव को पंप करने के लिए रबर, थर्मोप्लास्टिक या डायाफ्राम और डायाफ्राम के दोनों ओर उपयुक्त वाल्व (चेक वाल्व, बटरफ्लाई वाल्व, फ्लैप वाल्व, या शट-ऑफ वाल्व के किसी अन्य रूप) की पारस्परिक क्रिया के संयोजन का उपयोग करता है।
पनडुब्बी डायाफ्राम पंप पैरामीटर्स
| वस्तु | विवरण | इकाई | संदर्भ चित्र |
| 1 | अधिकतम वायु प्रवेश दबाव | एमपीए | 0.83 |
| 2 | अधिकतम प्रवाह दर | एल/मिनट | 378 |
| 3 | अधिकतम लिफ्ट | एम | 70 |
| 4 | अधिकतम आउटलेट दबाव | एमपीए | 0.83 |
| 5 | अधिकतम कण आकार | मिमी | 6 |
| 6 | वज़न | किलोग्राम | 23 |
| 7 | शोर स्तर | डाटाबेस | 70 |
पनडुब्बी डायाफ्राम पंप आवेदन:
वायवीय डायाफ्राम पंप एक नई संदेश देने वाली मशीन है, जो कि उपन्यास प्रकार का पंप है।शक्ति स्रोत के रूप में संपीड़ित हवा, इसका उपयोग किसी भी संक्षारक तरल, कण के साथ तरल, उच्च चिपचिपाहट, आसान अस्थिर, ज्वलनशील, अत्यधिक जहरीले तरल में किया जा सकता है।
पनडुब्बी डायाफ्राम पंपविशेष विवरण
वायु डायाफ्राम पंप
1. गैर रिसाव
2. अच्छा आत्म भड़काना प्रदर्शन
3. सभी प्रकार के माध्यमों को संप्रेषित करें
4. सामग्री: कास्ट स्टील, अलु, एसएस, पीपी
ए 2 5 एक्सएक्स - XXX - एक्स (मॉडल चयन)
पाइप मुंह का रूप: ए-बीएसपी बी-एनपीटी (एफ) सी-निकला हुआ किनारा
डायाफ्राम सामग्री: 9 - सैंटोप्रीन एच - हाइट्रेल टी - पीटीएफई / सैंटोप्रीन
गेंद सामग्री: 9 - सैंटोप्रीन एच - हाइट्रे टी - पीटीएफई ए - एसिटाल
बॉल सीट सामग्री: पी/के-पॉलीप्रोपाइलीन/क्योनार एसएस-स्टेनलेस स्टील
पंप सामग्री: एसएस-स्टेनलेस स्टील एएल-एल्यूमीनियम मिश्र धातु सीआई-कार्बन स्टील पी/के-पॉलीप्रोपाइलीन/क्योअर
अधिकतम लागू तापमान सीमाएं(डायाफ्राम / बॉल / सील सामग्री)
Acetal ········································· 40° - 150°F (4.4- 65.5°C)
सैंटोप्रीन · · · · · · · · · · · · · · · · · · · · · · · · -40 °- 225 ° F -40°- 107.2°C) ·································· ······40°- 220°F (4.4°-104°C) नाइट्राइल······················ ·················· 10°- 180°F (-12°- 82°C) विटन ·········· ·································-40°- 350°F (-40° -176.6°C) हाइट्रेल····················· ·····-20°-150°F (-12°- 93°C) Kynar······················ ··················· 10°-200°F (-28.9°- 65.5°C) पॉलीप्रोपाइलीन ························32°- 175°F (0-79.4°C)
सामान्य विवरण
वायु और स्नेहन के लिए आवश्यकताएँ
अत्यधिक वायुदाब।पंप क्षति, व्यक्तिगत चोट या संपत्ति की क्षति हो सकती है।
ऑपरेटिंग निर्देश
रखरखाव
द्रव खंड विच्छेदन
नोट: केवल डायाफ्राम मॉडल प्राथमिक डायाफ्राम (6ए) और बैकअप डायाफ्राम (6) का उपयोग करते हैं।फ्लुइड सेक्शन इलस्ट्रेशन में ऑक्स इलियरी व्यू देखें।
द्रव खंड पुन: संयोजन
द्रव खंड में भागों का विघटन
ए) सबसे पहले, पाइप लाइन सिस्टम से पंप को हटा दें और पंप से सामग्री को अंदर से निकाल दें।बी) पंप को स्वच्छ कार्य वातावरण में रखें।ग) पहले पंप से आउटलेट पाइप (1) को हटा दें, और फिर गेंद (2), ओ कप (3) और (47) और बॉल सीट (4) को फ्लुइड कैप के ऊपरी सिरे से बाहर निकालें (5) अनुक्रम में।उसके बाद, पंप को उल्टा रखें और इनलेट पाइप (11) को हटा दें ताकि ओ कप (3) और (47), बॉल सीट (4) और बॉल (2) फ्लुइड कैप (5) से बाहर निकल जाए।d) कैप (5) को अलग करने के लिए दो फ्लुइड कैप के चारों ओर बोल्ट छोड़ें।ई) डायाफ्राम स्क्रू (10) को छोड़ दें और डायाफ्राम वॉशर (7), (8) और डायाफ्राम (6) को दोनों सिरों से हटा दें।डायाफ्राम रॉड (23) निकालें और होंठ के आकार की सील की अंगूठी (25) को बदला जा सकता है।एयर वाल्व के लिए पुर्जों को अलग करना च) पहले बोल्ट (39) को ढीला करें, और फिर एयर वॉल्व केसिंग (38), एयर बैफल (42) और सीलिंग गैस्केट (40), और (41) को हटा दें।छ) एयर वॉल्व केसिंग (38) से वॉल्व स्लाइस (36) और वॉल्व प्लेट (37) को बाहर निकालें।ज) सर्किल (29) को हटा दें और एयर वॉल्व केसिंग (38) के दोनों सिरों से लिमिट एंड कैप (31) निकाल लें, और आप आवश्यकतानुसार कप (30) को बदल सकते हैं।i) एयर वॉल्व केसिंग (38) से स्पूल (35) को हाथों से बाहर निकालने के बाद आप लिप-टाइप पैकिंग (33) की जांच कर सकते हैं।पायलट वाल्व के लिए पुर्जों को अलग करना j) पहले सिलेंडर हेड को ठीक करते हुए 4 बोल्ट (16) को ढीला करें, और फिर दोनों सिरों पर सिलेंडर हेड (14) और (18) को हटा दें और O कप (17) को हटा दें।k) मोटर केसिंग (15) के खांचे से सीलिंग गैस्केट (19) को हटा दें।एल) मोटर केसिंग (15) से पायलट रॉड (22) और ट्रिगर रॉड (45) को बाहर निकालें और आप लिप-टाइप पैकिंग (20) को ट्रिगर रॉड पर या ओ कप (44) को पायलट रॉड पर बदल सकते हैं।डायाफ्राम पंप का पुन: संयोजन पंप के पुन: संयोजन के चरण डिस्सेप्लर के साथ असंगत हैं, इसलिए आपसे अनुरोध है कि कृपया पुन: संयोजन प्रक्रिया में निम्नलिखित पर ध्यान दें: 1) सभी सीलिंग तत्वों, साथ ही साथ उनके संपर्क भागों को ग्रीस किया जाना चाहिए। .2) कृपया सभी सीलिंग तत्वों के उपयोग से पहले सावधानीपूर्वक जांच लें कि क्या वे क्षतिग्रस्त हैं, जैसे सतह क्षति।यदि क्षतिग्रस्त है, तो कृपया नए को बदलें।3) लिप-टाइप पैकिंग (20)(, 25) और (33) की लिप दिशा चार्ट में दिखाई गई दिशा के अनुरूप होनी चाहिए।4) बेहतर सीलिंग परिणाम प्राप्त करने के लिए फ्लुइड कैप पर बोल्ट को विपरीत कोणों से वैकल्पिक रूप से बांधा जाना चाहिए।समस्या निवारण 1. वायु प्रवाह के साथ निकास द्वार से कुछ द्रव निकल जाता है।किसी भी क्षति के लिए डायाफ्राम की जाँच करें।ढीलेपन के लिए डायाफ्राम स्क्रू की जाँच करें 2. आउटलेट द्रव में हवा के बुलबुले हैं। अच्छी सीलिंग के लिए सक्शन पाइप कनेक्शन की जाँच करें।अच्छी सीलिंग के लिए सक्शन पाइप और इनटेक मैनिफोल्ड के बीच कनेक्शन की जाँच करें।इनटेक मैनिफोल्ड और फ्लुइड कैप के बीच ओ रिंग की जाँच करें। ढीलेपन के लिए डायाफ्राम स्क्रू की जाँच करें। कम पंप आउटपुट जाँचें कि हवा की आपूर्ति स्थिर है।किसी भी रुकावट के लिए इनलेट / आउटलेट की जाँच करें।हवा की जकड़न के लिए इनटेक मैनिफोल्ड को जोड़ने वाले कनेक्टरों की जाँच करें जाँचें कि गेंद सीट से चिपकी नहीं है या गेंद गलत तरीके से नहीं बैठी है।4. जब कोई पारस्परिक गति नहीं होती है तो निकास के उद्घाटन से हवा निकलती है।स्लाइड वाल्व (35) पर सील की अंगूठी (33) की जाँच करें।ट्रिगर रॉड (45) पर सील की अंगूठी (20) की जाँच करें।डायाफ्राम लिंक रॉड पर सील की अंगूठी (25) की जांच करें।
