उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद: | वायु संचालित डायाफ्राम पंप | अधिकतम आउटलेट दबाव: | 0.69MPa |
|---|---|---|---|
| तापमान सीमा: | 32°-175°F | शोर का स्तर: | <70dB |
| नाम: | पॉलीप्रोपाइलीन डायाफ्राम पंप | आवेदन: | संक्षारक तरल संदेश |
| प्रयोग: | रासायनिक | सामग्री: | PVDF |
| प्रमुखता देना: | 0.69mpa PVDF Diaphragm Pump,70db PVDF Diaphragm Pump,Polypropylene Air Operated Diaphragm Pump |
||

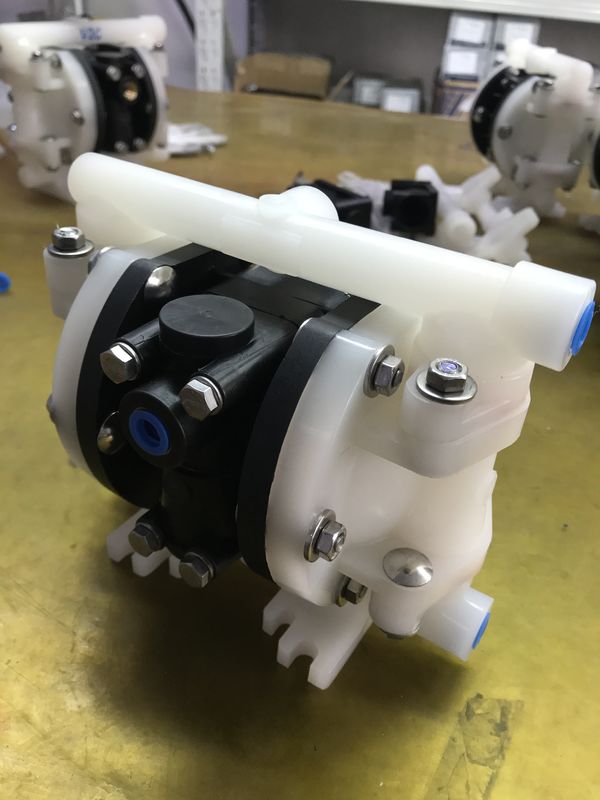

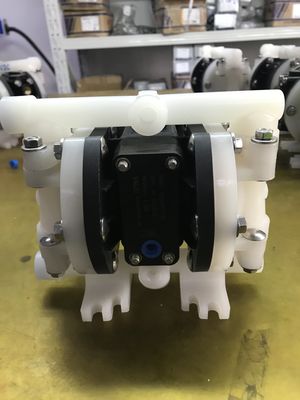

संक्षारक तरल संदेश के लिए PVDF पॉलीप्रोपाइलीन डायाफ्राम पंप
पॉलीप्रोपाइलीन डायाफ्राम पंप परिचय
वायु डायाफ्राम पंप(ए के रूप में भी जानते हैं झिल्ली पंप, हवा संचालित डबल डायाफ्राम पंप (AOOD) या वायवीय डायाफ्राम पंप) जो द्रव को पंप करने के लिए रबर, थर्मोप्लास्टिक या डायाफ्राम और डायाफ्राम के दोनों ओर उपयुक्त वाल्व (चेक वाल्व, बटरफ्लाई वाल्व, फ्लैप वाल्व, या किसी अन्य प्रकार के शट-ऑफ वाल्व) की पारस्परिक क्रिया के संयोजन का उपयोग करता है।
पॉलीप्रोपाइलीन डायाफ्राम पंपविशेष विवरण
वायु डायाफ्राम पंप
1. गैर रिसाव
2. अच्छा आत्म भड़काना प्रदर्शन
3. सभी प्रकार के माध्यमों को संप्रेषित करें
| मद | विवरण | इकाई | संदर्भ चित्र |
| 1 | अधिकतम वायु प्रवेश दबाव | एमपीए | 0.69 |
| 2 | अधिकतम प्रवाह दर | 1 मिनट | २७ |
| 3 | अधिकतम लिफ्ट | एम | 70 |
| 4 | अधिकतम आउटलेट दबाव | एमपीए | 0.83 |
| 5 | अधिकतम कण आकार | मिमी | 3 |
| 6 | वज़न | किलोग्राम | 12.3 |
| 7 | शोर स्तर | डाटाबेस | 70 |
ए 06 एक्सएक्स - XXX - एक्स (मॉडल चयन)
पाइप मुंह का रूप: ए-बीएसपी बी-एनपीटी (एफ) सी-निकला हुआ किनारा
डायाफ्राम सामग्री: 9 - सैंटोप्रीन एच - हाइट्रेल टी - पीटीएफई / सैंटोप्रीन
गेंद सामग्री: 9 - सैंटोप्रीन एच - हाइट्रे टी - पीटीएफई ए - एसिटाल
बॉल सीट सामग्री: पी / के - पॉलीप्रोपाइलीन / किन्नोर एसएस - स्टेनलेस स्टील
पंप सामग्री: एसएस-स्टेनलेस स्टील एएल-एल्यूमीनियम मिश्र धातु सीआई-कार्बन स्टील पी/के-पॉलीप्रोपाइलीन/क्योअर
अधिकतम लागू तापमान सीमाएं (डायाफ्राम / बॉल / सील सामग्री)
Acetal ········································· ४०° - 150°F (4.4- 65.5°C)
संतोप्रीन ·············· -40°- 107.2°C) ·································· ······४०°- २२०°F (4.4°-104°C) नाइट्राइल······················ ··················· 10°- 180°F (-12°- 82°C) विटन ········· ····································-40°- 350°F (-40°-176.6°C) हाइट्रेल ···········-20°-150°F (-12°- 93°C) Kynar················ 10°-200°F (-28.9°- 65.5°C) पॉलीप्रोपाइलीन ····································32°- 175°F ( 0-79.4 डिग्री सेल्सियस)
उत्पाद उपयोग
1. पम्प पीनट बटर, किमची, मसले हुए आलू, छोटे लाल सॉसेज, जैम एप्पल पल्प, चॉकलेट आदि।
2. पम्पिंग पेंट, गोंद, और रंगद्रव्य।
3, चिपकने वाले और गोंद, सभी प्रकार के पंप किए जा सकते हैं।
4, विभिन्न प्रकार की टाइलें, चीनी मिट्टी के बरतन, ईंटें और मिट्टी के बर्तनों का शीशा लगाना।
5. तेल के कुएं को ड्रिल करने के बाद, तलछट और ग्राउट को पंप करें।
6. विभिन्न इमल्शन और फिलर्स पंप करें।
7. सभी प्रकार की आयु को पम्पिंग करना।
8. टैंकर के रूप में पंप का उपयोग करें, और बजरा उम्र को अवशोषित करने के लिए टैंक को साफ करता है।
9, हॉप्स और किण्वित पाउडर घोल, चाशनी, चीनी घना।
10. खदानों, सुरंगों, सुरंगों, बेनीफिकेशन और स्लैग से पानी पंप करना।सीमेंट ग्राउट और मोर्टार पंप करना।
11, रबर लुगदी की एक किस्म।
12. विभिन्न अपघर्षक, संक्षारक, पेट्रोलियम और मिट्टी, सफाई ग्रीस और सामान्य कंटेनर।
13, अत्यधिक जहरीले, ज्वलनशील, अस्थिर तरल पदार्थ की एक किस्म।
1" प्रवाह आरेख
स्थापना आयाम:
द्रव खंड में भागों का विघटन
ए) सबसे पहले, पाइप लाइन सिस्टम से पंप को हटा दें और पंप से सामग्री को अंदर से निकाल दें।बी) पंप को स्वच्छ कार्य वातावरण में रखें।ग) पहले पंप से आउटलेट पाइप (1) को हटा दें, और फिर गेंद (2), ओ कप (3) और (47) और बॉल सीट (4) को फ्लुइड कैप के ऊपरी सिरे से बाहर निकालें (5) क्रम से।उसके बाद, पंप को उल्टा रखें और इनलेट पाइप (11) को हटा दें ताकि ओ कप (3) और (47), बॉल सीट (4) और बॉल (2) को फ्लुइड कैप (5) से बाहर निकाल सकें।d) कैप (5) को अलग करने के लिए दो फ्लुइड कैप के चारों ओर बोल्ट छोड़ें।ई) डायाफ्राम स्क्रू (10) को छोड़ दें और डायाफ्राम वॉशर (7), (8) और डायफ्राम (6) को दोनों सिरों से हटा दें।डायाफ्राम रॉड (23) निकालें और होंठ के आकार की सील की अंगूठी (25) को बदला जा सकता है।एयर वाल्व के लिए पुर्जों को अलग करना च) पहले बोल्ट (39) को ढीला करें, और फिर एयर वॉल्व केसिंग (38), एयर बैफल (42) और सीलिंग गैस्केट (40), और (41) को हटा दें।छ) एयर वॉल्व केसिंग (38) से वॉल्व स्लाइस (36) और वॉल्व प्लेट (37) को बाहर निकालें।ज) सर्किल (29) को हटा दें और एयर वॉल्व केसिंग (38) के दोनों सिरों से लिमिट एंड कैप (31) निकाल लें, और आप आवश्यकतानुसार कप (30) को बदल सकते हैं।i) हाथों से एयर वॉल्व केसिंग (38) से स्पूल (35) को बाहर निकालने के बाद आप लिप-टाइप पैकिंग (33) की जांच कर सकते हैं।पायलट वाल्व के लिए पुर्जों को अलग करना j) पहले सिलेंडर हेड को ठीक करते हुए 4 बोल्ट (16) को ढीला करें, और फिर दोनों सिरों पर सिलेंडर हेड (14) और (18) को हटा दें और O कप (17) को हटा दें।k) मोटर केसिंग (15) के खांचे से सीलिंग गैस्केट (19) को हटा दें।एल) मोटर केसिंग (15) से पायलट रॉड (22) और ट्रिगर रॉड (45) को बाहर निकालें और आप लिप-टाइप पैकिंग (20) को ट्रिगर रॉड पर या ओ कप (44) को पायलट रॉड पर बदल सकते हैं।डायाफ्राम पंप का पुन: संयोजन पंप के पुन: संयोजन के चरण डिस्सेप्लर के साथ असंगत हैं, इसलिए आपसे अनुरोध है कि कृपया पुन: संयोजन प्रक्रिया में निम्नलिखित पर ध्यान दें: 1) सभी सीलिंग तत्वों, साथ ही साथ उनके संपर्क भागों को ग्रीस किया जाना चाहिए। .2) कृपया सभी सीलिंग तत्वों के उपयोग से पहले सावधानीपूर्वक जांच लें कि क्या वे क्षतिग्रस्त हैं, जैसे सतह क्षति।यदि क्षतिग्रस्त है, तो कृपया नए को बदलें।3) लिप-टाइप पैकिंग (20)(, 25) और (33) की लिप दिशा चार्ट में दिखाई गई दिशा के अनुरूप होनी चाहिए।4) बेहतर सीलिंग परिणाम प्राप्त करने के लिए फ्लुइड कैप पर बोल्ट को विपरीत कोणों से वैकल्पिक रूप से बांधा जाना चाहिए।समस्या निवारण 1. वायु प्रवाह के साथ निकास द्वार से कुछ द्रव निकल जाता है।किसी भी क्षति के लिए डायाफ्राम की जाँच करें।ढीलेपन के लिए डायाफ्राम स्क्रू की जाँच करें 2. आउटलेट द्रव में हवा के बुलबुले हैं। अच्छी सीलिंग के लिए सक्शन पाइप कनेक्शन की जाँच करें।अच्छी सीलिंग के लिए सक्शन पाइप और इनटेक मैनिफोल्ड के बीच कनेक्शन की जाँच करें।इनटेक मैनिफोल्ड और फ्लुइड कैप के बीच ओ रिंग की जाँच करें। ढीलेपन के लिए डायाफ्राम स्क्रू की जाँच करें। कम पंप आउटपुट जाँचें कि हवा की आपूर्ति स्थिर है।किसी भी रुकावट के लिए इनलेट / आउटलेट की जाँच करें।हवा की जकड़न के लिए इनटेक मैनिफोल्ड को जोड़ने वाले कनेक्टरों की जाँच करें जाँच करें कि गेंद सीट से चिपकी नहीं है या गेंद गलत तरीके से नहीं बैठी है।4. जब कोई पारस्परिक गति नहीं होती है तो निकास के उद्घाटन से हवा निकलती है।स्लाइड वाल्व (35) पर सील की अंगूठी (33) की जाँच करें।ट्रिगर रॉड (45) पर सील की अंगूठी (20) की जाँच करें।डायाफ्राम लिंक रॉड पर सील की अंगूठी (25) की जांच करें
