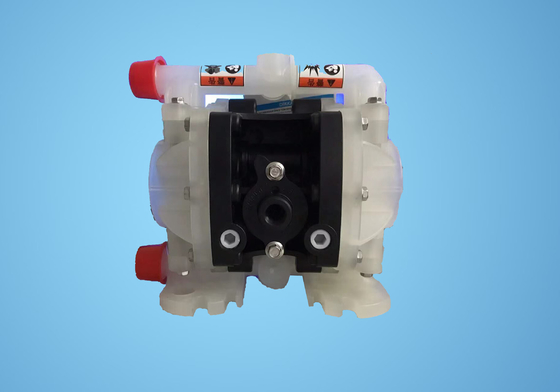

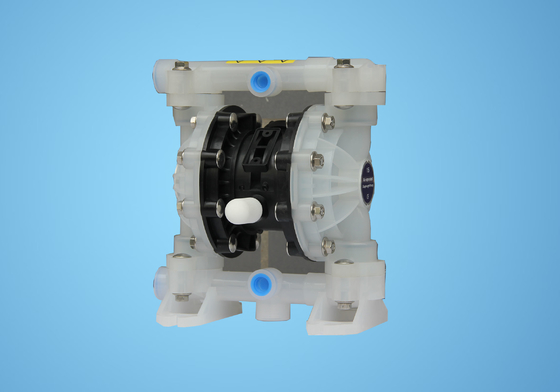

70db 1/4 ''संक्षारक तरल संदेश के लिए पॉलीप्रोपाइलीन डायाफ्राम पंप

स्थापना आयाम:

एक)प्रथम, पंप को पाइपलाइन सिस्टम से बाहर निकालें और पंप में सामग्री को निकालें।बी) पंप को साफ काम के माहौल में रखें।सी) पंप से पानी के आउटलेट पाइप (1) को हटा दें, और फिर गेंदों (2), ओ कप (3) और (47) और बॉल सॉकेट (4) को लिक्विड कैप के ऊपरी सिरे से बाहर निकालें (5) के बदले में।फिर, पंप को उल्टा रखें और ओ-रिंग कप (3) और (47), बॉल सीट्स (4) और बॉल सीट्स (2) को लिक्विड कैप (5) से बाहर निकालने के लिए पानी के इनलेट पाइप (11) को हटा दें। .d) दो लिक्विड कवर के चारों ओर बोल्ट को ढीला करें और लिक्विड कवर (5) को हटा दें।ई) डायाफ्राम स्क्रू (10) को ढीला करें और डायाफ्राम वाशर (7), (8) और डायफ्राम (6) को दोनों सिरों से हटा दें।डायफ्राम रॉड (23) को हटाकर लिप सील (25) को बदला जा सकता है।च) पहले बोल्ट (39) को ढीला करें, और फिर एयर वॉल्व हाउसिंग (38), विंड डिफ्लेक्टर (42), सीलिंग गैस्केट (40) और (41) को हटा दें।छ) एयर वॉल्व स्लीव (38) से वॉल्व शीट (36) और वॉल्व प्लेट (37) को बाहर निकालें।

ज) क्लैंप (29) को हटा दें, एयर वॉल्व स्लीव (38) के दोनों सिरों से लिमिट एंड कवर (31) को बाहर निकालें और आवश्यकतानुसार कप (30) को बदलें।i) वॉल्व एलिमेंट (35) को एयर वॉल्व स्लीव (38) से हाथ से बाहर धकेलने के बाद, लिप पैकिंग (33) को चेक किया जा सकता है।j) पहले सिलेंडर हेड को ठीक करने वाले 4 बोल्ट (16) को ढीला करें, फिर दोनों सिरों पर सिलेंडर हेड्स (14) और (18) को हटा दें, और ओ-रिंग कवर (17) को हटा दें।k) मोटर हाउसिंग (15) के खांचे से सीलिंग गैस्केट (19) को हटा दें।एल) मोटर हाउसिंग (15) से गाइड रॉड (22) और ट्रिगर रॉड (45) को बाहर निकालें, और गाइड रॉड पर लिप पैकिंग (20) को ट्रिगर रॉड या ओ-रिंग (44) पर बदलें।चूंकि डायाफ्राम पंप के असेंबली चरण और डिस्सेप्लर चरण असंगत हैं, कृपया असेंबली प्रक्रिया के दौरान निम्नलिखित बिंदुओं पर ध्यान दें: 1) सभी सीलिंग तत्वों और उनके संपर्क भागों को चिकनाई वाले तेल के साथ लेपित किया जाना चाहिए।2) उपयोग करने से पहले, कृपया क्षति के लिए सभी सीलिंग तत्वों की सावधानीपूर्वक जांच करें, जैसे सतह क्षति।यदि यह क्षतिग्रस्त है, तो इसे एक नए के साथ बदलें।3) लिप टाइप पैकिंग (20) (, 25), (33) की लिप दिशा आकृति में दर्शाई गई दिशा के अनुरूप होगी।4) बेहतर सीलिंग प्रभाव प्राप्त करने के लिए तरल कवर पर बोल्ट को तिरछे कड़ा किया जाएगा।

समस्या निवारण1. एयरफ्लो के साथ एग्जॉस्ट पोर्ट से कुछ लिक्विड डिस्चार्ज होता है।क्षति के लिए डायाफ्राम की जाँच करें।ढीलेपन के लिए डायाफ्राम स्क्रू की जाँच करें 2. जाँच करें कि सक्शन पाइप कनेक्शन अच्छी तरह से सील है या नहीं।जांचें कि क्या सक्शन पाइप और इनटेक मैनिफोल्ड के बीच का कनेक्शन अच्छी तरह से सील है।इनटेक मैनिफोल्ड और लिक्विड कैप के बीच ओ-रिंग की जांच करें।जांचें कि क्या डायाफ्राम के पेंच ढीले हैं।जांचें कि पंप आउटपुट कम होने पर हवा की आपूर्ति स्थिर है या नहीं।

जांचें कि इनलेट/आउटलेट अवरुद्ध है या नहीं।इनटेक मैनिफोल्ड कनेक्शन कनेक्टर की हवा की जकड़न की जाँच करें।चेक बॉल वॉल्व सीट पर अटकी नहीं है या बॉल सही तरीके से फिक्स नहीं है।4. जब कोई पारस्परिक गति नहीं होती है, तो निकास बंदरगाह से हवा निकलती है।स्पूल (35) पर सील की अंगूठी (33) की जाँच करें।ट्रिगर लीवर (45) पर सील की अंगूठी (20) की जाँच करें।डायाफ्राम कनेक्टिंग रॉड पर सील की अंगूठी (25) की जांच करें
