उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पादन: | पनडुब्बी डायाफ्राम पंप | वज़न: | 22.3 किग्रा |
|---|---|---|---|
| विशेषता: | अच्छा आत्म भड़काना | अधिकतम कण आकार: | 4 मिमी |
| प्रयोग: | खाना | दबाव: | उच्च दबाव |
| शक्ति: | वायवीय | संरचना: | डायाफ्राम पंप |
| सामग्री: | स्टेनलेस स्टील | गीला अंत: | कच्चा लोहा/एल्यूमीनियम/स्टेनलेस स्टील |
| प्रमुखता देना: | 3A Air Operated Pneumatic Pump,Self Priming Air Operated Pneumatic Pump,4mm Particle Submersible Pneumatic Pump |
||

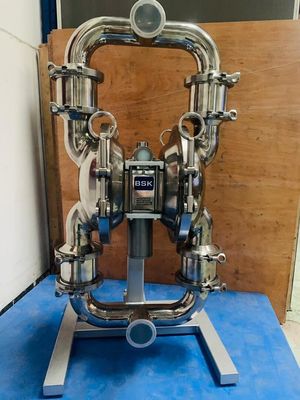

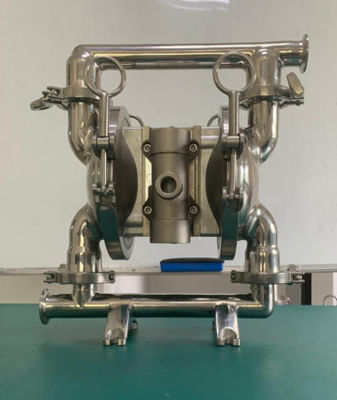

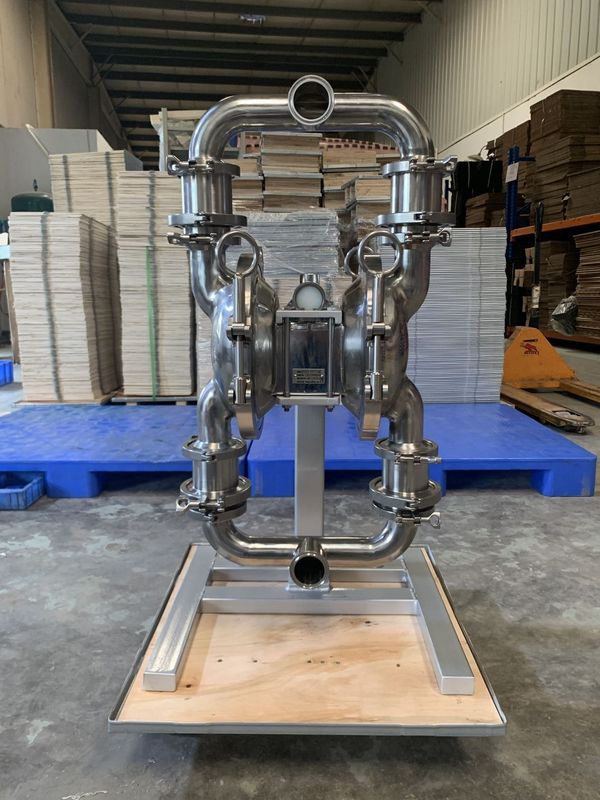

खाद्य उद्योग पनडुब्बी डायाफ्राम पंप झिल्ली पंप
एफडीए आज्ञाकारी समाधान डायाफ्राम पंपविशेष विवरण
वायु डायाफ्राम पंप
1. गैर रिसाव
2. अच्छा आत्म भड़काना प्रदर्शन
3. सभी प्रकार के माध्यमों को संप्रेषित करें
पनडुब्बी डायाफ्राम पंप परिचय
वायु डायाफ्राम पंप(ए के रूप में भी जानते हैं झिल्ली पंप, हवा संचालित डबल डायाफ्राम पंप (AOOD) या वायवीय डायाफ्राम पंप) जो द्रव को पंप करने के लिए रबर, थर्मोप्लास्टिक या डायाफ्राम और डायाफ्राम के दोनों ओर उपयुक्त वाल्व (चेक वाल्व, बटरफ्लाई वाल्व, फ्लैप वाल्व, या शट-ऑफ वाल्व के किसी अन्य रूप) की पारस्परिक क्रिया के संयोजन का उपयोग करता है।
एरो सबमर्सिबल डायाफ्राम पंप पैरामीटर्स
| मद | विवरण | इकाई | संदर्भ चित्र |
| 1 | अधिकतम वायु प्रवेश दबाव | एमपीए | 0.83 |
| 2 | अधिकतम प्रवाह दर | एल/मिनट | 192 |
| 3 | अधिकतम लिफ्ट | एम | 70 |
| 4 | अधिकतम आउटलेट दबाव | एमपीए | 0.83 |
| 5 | अधिकतम कण आकार | मिमी | 3 |
| 6 | वज़न | किलोग्राम | 12.3 |
| 7 | शोर स्तर | डाटाबेस | 70 |
एरो सबमर्सिबल डायाफ्राम पंप मुख्य लाभ:
1, वायु शक्ति के उपयोग के कारण, निर्यात प्रतिरोध के अनुसार प्रवाह स्वचालित रूप से बदल गया।जो उच्च चिपचिपापन द्रव के लिए उपयुक्त है।
2, ज्वलनशील और विस्फोटक वातावरण में, पंप विश्वसनीय और कम लागत वाला है, चिंगारी पैदा नहीं करेगा और ज़्यादा गरम नहीं होगा,
3, पंप मात्रा छोटा है, स्थानांतरित करने में आसान है, कोई नींव की आवश्यकता नहीं है, सुविधाजनक स्थापना और अर्थव्यवस्था है।मोबाइल संदेश पंप के रूप में इस्तेमाल किया जा सकता है।
4, जहां खतरे हैं, संक्षारक सामग्री प्रसंस्करण, डायाफ्राम पंप पूरी तरह से बाहर से अलग किया जा सकता है।
5, पंप कतरनी बल कम है, मध्यम से भौतिक प्रभाव छोटा है, अस्थिर रसायन द्रव्य को संदेश देने के लिए इस्तेमाल किया जा सकता है।
वायु डायाफ्राम पंप आवेदन
यह व्यापक रूप से अपशिष्ट जल उपचार, रासायनिक उद्योग, पेट्रोकेमिकल में लागू होता है
उद्योग, पेंटिंग, चीनी मिट्टी की चीज़ें, पर्यावरण संरक्षण, छपाई और रंगाई, आदि सभी प्रकार से निपटने के लिए
कणों और उच्च चिपचिपाहट के साथ संक्षारक, अस्थिर, ज्वलनशील, जहरीले तरल पदार्थ।
ए 50 एक्सएक्स - XXX - एक्स (मॉडल चयन)
पाइप मुंह का रूप: ए-बीएसपी बी-एनपीटी (एफ) सी-निकला हुआ किनारा
डायाफ्राम सामग्री: 9 - सैंटोप्रीन एच - हाइट्रेल टी - पीटीएफई / सैंटोप्रीन
गेंद सामग्री: 9 - सैंटोप्रीन एच - हाइट्रे टी - पीटीएफई ए - एसिटाल
बॉल सीट सामग्री: पी / के - पॉलीप्रोपाइलीन / किन्नोर एसएस - स्टेनलेस स्टील
पंप सामग्री: एसएस-स्टेनलेस स्टील एएल-एल्यूमीनियम मिश्र धातु सीआई-कार्बन स्टील पी/के-पॉलीप्रोपाइलीन/क्योअर
अधिकतम लागू तापमान सीमाएं (डायाफ्राम / बॉल / सील सामग्री)
Acetal ········································· 40° - 150°F (4.4- 65.5°C)
सैंटोप्रीन 40°- 107.2°C) ··································· ····40°- 220°F (4.4°-104°C) नाइट्राइल························ ·············· 10°- 180°F (-12°- 82°C) विटॉन············· ·····························-40°- 350°F (-40°-176.6°C) Hytrel ·········································- 20°-150°F (-12°- 93°C) Kynar··························· ············ 10°-200°F (-28.9°- 65.5°C) पॉलीप्रोपाइलीन················· ················ 32°- 175°F (0-79.4°C)
खाद्य स्वच्छता मानकों का पालन करें

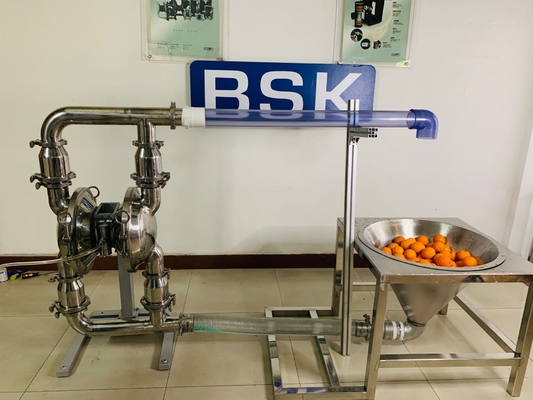

दूध, जूस, चॉकलेट
इंजीनियरिंग परियोजनाएं:
द्रव खंड में भागों का जुदा होना
ए) सबसे पहले, पाइप लाइन सिस्टम से पंप को हटा दें और पंप से सामग्री को अंदर से निकाल दें।बी) पंप को स्वच्छ कार्य वातावरण में रखें।ग) पहले पंप से आउटलेट पाइप (1) को हटा दें, और फिर गेंद (2), ओ कप (3) और (47) और बॉल सीट (4) को फ्लुइड कैप के ऊपरी सिरे से बाहर निकालें (5) क्रम में।उसके बाद, पंप को उल्टा रखें और इनलेट पाइप (11) को हटा दें ताकि ओ कप (3) और (47), बॉल सीट (4) और बॉल (2) फ्लुइड कैप (5) से बाहर निकल जाए।d) कैप (5) को अलग करने के लिए दो फ्लुइड कैप के चारों ओर के बोल्ट को छोड़ दें।ई) डायाफ्राम स्क्रू (10) को छोड़ दें और दोनों सिरों से डायाफ्राम वॉशर (7), (8) और डायफ्राम (6) को हटा दें।डायाफ्राम रॉड (23) निकालें और होंठ के आकार की सील की अंगूठी (25) को बदला जा सकता है।एयर वाल्व के लिए पुर्जों को अलग करना f)पहले बोल्ट (39) को ढीला करें, और फिर एयर वॉल्व केसिंग (38), एयर बैफल (42) और सीलिंग गैस्केट (40), और (41) को हटा दें।छ) एयर वॉल्व केसिंग (38) से वॉल्व स्लाइस (36) और वॉल्व प्लेट (37) को बाहर निकालें।ज) सर्किल (29) को हटा दें और एयर वॉल्व केसिंग (38) के दोनों सिरों से लिमिट एंड कैप (31) निकाल लें, और आप आवश्यकतानुसार कप (30) को बदल सकते हैं।i) एयर वॉल्व केसिंग (38) से स्पूल (35) को हाथों से बाहर निकालने के बाद आप लिप-टाइप पैकिंग (33) की जांच कर सकते हैं।पायलट वाल्व के लिए पुर्जों को अलग करना j) पहले सिलेंडर हेड को ठीक करते हुए 4 बोल्ट (16) को ढीला करें, और फिर दोनों सिरों पर सिलेंडर हेड (14) और (18) को हटा दें और O कप (17) को हटा दें।k) मोटर केसिंग (15) के खांचे से सीलिंग गैस्केट (19) को हटा दें।एल) मोटर केसिंग (15) से पायलट रॉड (22) और ट्रिगर रॉड (45) को बाहर निकालें और आप लिप-टाइप पैकिंग (20) को ट्रिगर रॉड पर या ओ कप (44) को पायलट रॉड पर बदल सकते हैं।डायाफ्राम पंप का पुन: संयोजन पंप के पुन: संयोजन के चरण डिस्सेप्लर के साथ असंगत हैं, इसलिए आपको कृपया पुन: संयोजन प्रक्रिया में निम्नलिखित पर ध्यान देने के लिए कहा जाता है: 1) सभी सीलिंग तत्वों, साथ ही साथ उनके संपर्क भागों को ग्रीस किया जाना चाहिए। .2) कृपया सभी सीलिंग तत्वों के उपयोग से पहले सावधानीपूर्वक जांच लें कि क्या वे क्षतिग्रस्त हैं, जैसे सतह क्षति।यदि क्षतिग्रस्त है, तो कृपया नए को बदलें।3) लिप-टाइप पैकिंग (20)(, 25) और (33) की लिप दिशा चार्ट में दिखाई गई दिशा के अनुरूप होनी चाहिए।4) बेहतर सीलिंग परिणाम प्राप्त करने के लिए द्रव टोपी पर बोल्ट को विपरीत कोणों से वैकल्पिक रूप से बांधा जाना चाहिए।समस्या निवारण 1. हवा के प्रवाह के साथ निकास द्वार से कुछ द्रव निकल जाता है।किसी भी क्षति के लिए डायाफ्राम की जाँच करें।ढीलेपन के लिए डायाफ्राम स्क्रू की जाँच करें 2. आउटलेट द्रव में हवा के बुलबुले हैं। अच्छी सीलिंग के लिए सक्शन पाइप कनेक्शन की जाँच करें।अच्छी सीलिंग के लिए सक्शन पाइप और इनटेक मैनिफोल्ड के बीच कनेक्शन की जाँच करें।इनटेक मैनिफोल्ड और फ्लुइड कैप के बीच ओ रिंग की जाँच करें। ढीलेपन के लिए डायाफ्राम स्क्रू की जाँच करें। कम पंप आउटपुट जाँचें कि हवा की आपूर्ति स्थिर है।किसी भी रुकावट के लिए इनलेट / आउटलेट की जाँच करें।हवा की जकड़न के लिए इनटेक मैनिफोल्ड को जोड़ने वाले कनेक्टरों की जाँच करें जाँच करें कि गेंद सीट से चिपकी नहीं है या गेंद गलत तरीके से नहीं बैठी है।4. जब कोई पारस्परिक गति नहीं होती है तो निकास के उद्घाटन से हवा निकलती है।स्लाइड वाल्व (35) पर सील की अंगूठी (33) की जाँच करें।ट्रिगर रॉड (45) पर सील की अंगूठी (20) की जाँच करें।डायाफ्राम लिंक रॉड पर सील की अंगूठी (25) की जांच करें
