| नाम: | डायाफ्राम तरल पंप | प्रकार: | आत्म प्रेरण |
|---|---|---|---|
| अधिकतम प्रवाह दर: | 378l / मिनट | अधिकतम लिफ्ट: | 70m |
| उपयोग: | अपशिष्ट जल | फ़ीचर: | उच्च दक्षता |
| प्रमुखता देना: | जुड़वां डायाफ्राम पंप,डबल अभिनय डायाफ्राम पंप |
||

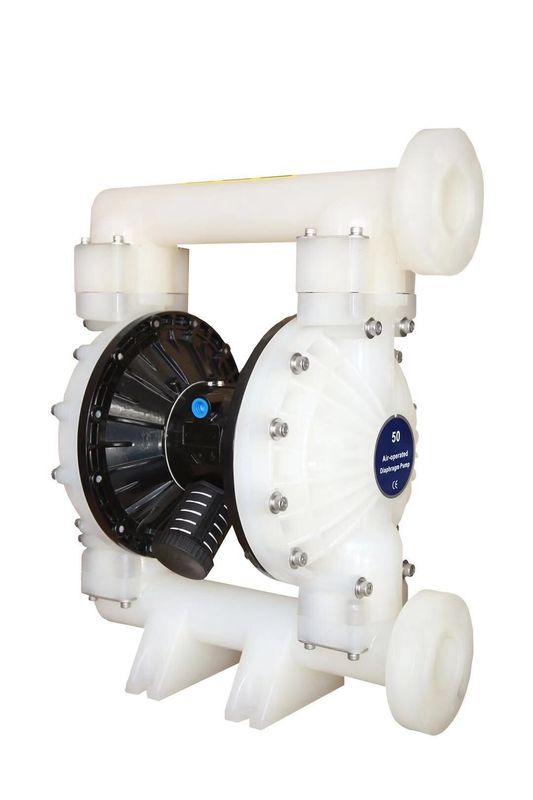

अपशिष्ट जल डायाफ्राम लिक्विड पंप / सेल्फ प्राइमिंग मेम्ब्रेन वाटर पंप
डायाफ्राम तरल पंप कार्य सिद्धांत
एक डायाफ्राम से लैस दो सममित पंप कक्ष में, जो एक केंद्र युगल स्टेम द्वारा जुड़ा हुआ है। संपीड़ित हवा पंप इनलेट वाल्व से आती है, और एक गुहा में प्रवेश करती है, डायाफ्राम आंदोलन को धक्का देती है, और दूसरे गुहा से निकलने वाली गैसें। एक बार गंतव्य पर पहुंचने के बाद, गैस वितरण घटक स्वचालित रूप से हवा को दूसरे कक्ष में संपीड़ित करेगा, डायाफ्राम को विपरीत दिशा में धकेल देगा, इस प्रकार पारस्परिक आंदोलन के लिए दो डायाफ्राम को निरंतर सिंक्रनाइज़ेशन करना होगा।
संपीड़ित हवा वाल्व में जाती है, डायाफ्राम को सही गति से बनाते हैं, और कक्ष सक्शन माध्यम में प्रवेश करते हैं, गेंद को कमरे में धकेलते हैं, साँस के कारण गेंद वाल्व बंद हो जाता है, बाहर निकलने के माध्यम से छुट्टी दे दी जाती है, और गेंद वाल्व खोला और एक ही समय में गेंद वाल्व को बंद करें, वापस प्रवाह को रोकें, इस प्रकार प्रवेश से निकलने वाले मध्यम से निरंतर को बाहर निकालने के लिए, संपादन से बाहर निकलें।
डायाफ्राम तरल पंप पैरामीटर
| मद | विवरण | इकाई | संदर्भ चित्र |
| 1 | अधिकतम वायु प्रवेश दबाव | MPA | 0.83 |
| 2 | अधिकतम प्रवाह दर | एल / मिन | 378 |
| 3 | अधिकतम लिफ्ट | एम | 70 |
| 4 | अधिकतम आउटलेट दबाव | MPA | 0.83 |
| 5 | अधिकतम कण आकार | मिमी | 6 |
| 6 | वजन | किलोग्राम | 23 |
| 7 | शोर का स्तर | डाटाबेस | <70 |
डायाफ्राम तरल पंप आवेदन:
वायवीय डायाफ्राम पंप एक नई संदेश देने वाली मशीन है, जो उपन्यास प्रकार का पंप है। शक्ति स्रोत के रूप में संपीड़ित हवा, इसका उपयोग किसी भी संक्षारक तरल, कण के साथ तरल, उच्च चिपचिपाहट, आसान अस्थिर, ज्वलनशील, अत्यधिक विषाक्त तरल में किया जा सकता है।
एक 2 5 XX - एक्सएक्सएक्स - एक्स ( मॉडल चयन)
पाइप मुंह का रूप: ए-बीएसपी बी-एनपीटी (एफ) सी-निकला हुआ किनारा
डायाफ्राम सामग्री: 9 - सैंटोप्रीन H - हॉल्टेल टी - PTFE / सैंटोप्रीन
बॉल मटेरियल: 9 -सेंटोप्रीन एच - हेट्रे टी - पीटीएफई ए - एसीटल
बॉल सीट सामग्री: P / K -Polypropylene / Kynoar SS –Stainless Steel
पंप सामग्री: SS-स्टेनलेस स्टील AL-एल्यूमीनियम मिश्र धातु CI- कार्बन स्टील P / K -Polypropylene / आयनों
अधिकतम लागू तापमान सीमाएँ (डायाफ्राम / गेंद / सील सामग्री)
एसीटेल · · · · · · · · · · · · · ’’ · का प्रयोग करें · · · · · ’ - 150 ° F (4.4- 65.5 ° C)
सैंटोप्रेन · · · · · · · · · · · · · · -40 ° - 107.2 ° C) Teflon · · · · · · · · · · · · हवा के तापमान के आधार पर · हवा का तापमान 40 डिग्री - 220 ° F (4.4 ° - 104 ° C) Nitrile · · · · · · · · · · · · · · हवा के तापमान के आधार पर · हवा के तापमान में वृद्धि हुई है। पानी के तापमान में 10 डिग्री - 180 ° F (-12 ° - 82 ° C) Viton · हवा के तापमान को बढ़ाने के लिए पानी के छींटे में हवा के तापमान में वृद्धि - तापमान में वृद्धि - तापमान में वृद्धि - तापमान में वृद्धि ° -176.6 ° C) Hytrel · · · · · · · · · · · · · · · · के लिए · हवा के तापमान को बढ़ाने के लिए · तापमान -20 डिग्री -150 ° F (-12 ° - 93 ° C) किन्नर · · · · · · · · · · · हवा के तापमान को बढ़ाने के लिए, पानी के तापमान पर, पानी के तापमान पर, पानी के तापमान, तापमान, तापमान, तापमान -10 डिग्री सेल्सियस (-28.9 डिग्री - 65.5 डिग्री सेल्सियस) पॉलीप्रोपाइलीन को छीलना · हवा के तापमान को बढ़ाने के लिए · हवा के तापमान में वृद्धि हुई है।
द्रव अनुभाग में भागों का डिस्सैड
ए) सबसे पहले, पंप को पाइपलाइन सिस्टम से हटा दें और अंदर से पंप से सामग्री को बाहर निकाल दें। बी) पंप को एक साफ काम के माहौल में रखें। ग) पहले पंप से आउटलेट पाइप (1) को विघटित करें, और फिर द्रव कैप (5) के ऊपरी छोर से गेंद (2), ओ कप (3) और (47) और गेंद सीट (4) को बाहर निकालें। क्रम में। उसके बाद, पंप को उल्टा रखें और इनलेट पाइप (11) को विघटित करें ताकि फ्लूड कैप (5) से ओ कप (3) और (47), बॉल सीट (4) और बॉल (2) बाहर निकालें। डी) टोपी (5) को अलग करने के लिए दो द्रव कैप के आसपास बोल्ट छोड़ें। ई) डायाफ्राम स्क्रू (10) जारी करें और दोनों छोर से डायाफ्राम वॉशर (7), (8) और डायाफ्राम (6) को हटा दें। डायाफ्राम रॉड (23) निकालें और होंठ के आकार की सील की अंगूठी (25) को बदला जा सकता है। एयर वाल्व के लिए पार्ट्स की डिसैस्पैशन एफ) पहले बोल्ट (39) को ढीला करें, और फिर एयर वाल्व केसिंग (38), एयर बैफल (42) और सीलिंग गैसकेट (40), और (41) को विघटित करें। छ) एयर वाल्व आवरण (38) से वाल्व टुकड़ा (36) और वाल्व प्लेट (37) को बाहर निकालें। ज) सर्पिल (29) को छोड़ दें और एयर वाल्व केसिंग (38) के दोनों सिरों से सीमा समाप्ति कैप (31) निकालें, और आप आवश्यकतानुसार कप (30) को बदल सकते हैं। i) आप हाथों से एयर वाल्व केसिंग (38) से स्पूल (35) को बाहर निकालने के बाद लिप-टाइप पैकिंग (33) की जांच कर सकते हैं। पायलट वाल्व जे के लिए भागों का डिस्सैस्पैरेस) 4 बोल्ट (16) को ढीला करके पहले सिलेंडर सिर को ठीक करना, और फिर दोनों सिरों पर सिलेंडर सिर (14) और (18) को विघटित करना और ओ कप (17) को हटा दें। k) मोटर आवरण (15) के खांचे से सीलिंग गैसकेट (19) निकालें। l) मोटर रॉड (15) से पायलट रॉड (22) और ट्रिगर रॉड (45) को बाहर निकालें और आप पायलट रॉड पर ट्रिगर रॉड या O कप (44) पर लिप-टाइप पैकिंग (20) को बदल सकते हैं। डायाफ्राम पंप का पुन: विकास पंप के reassembly कदम असंतुष्ट लोगों के साथ असंगत हैं, इसलिए आपसे विनम्र प्रक्रिया में निम्नलिखित पर ध्यान देने के लिए कहा जाता है: 1) सभी सीलिंग तत्व, साथ ही साथ उनके संपर्क भागों को बढ़ाया जाना चाहिए । 2) कृपया सभी सीलिंग तत्वों के उपयोग से पहले सावधानीपूर्वक जांच करें कि क्या वे क्षतिग्रस्त हैं, जैसे सतह क्षति। यदि क्षतिग्रस्त है, तो कृपया नए को बदलें। 3) लिप-टाइप पैकिंग (20) (, 25) और (33) की लिप दिशा चार्ट में दर्शाई गई दिशा के अनुरूप होनी चाहिए। 4) बेहतर कैपिंग रिजल्ट प्राप्त करने के लिए फ्लुइड कैप पर बोल्टों को विपरीत कोणों से बारी-बारी से बांधा जाना चाहिए। समस्या निवारण 1. वायु प्रवाह के साथ निकास के खुलने से कुछ द्रव निकलता है। किसी भी क्षति के लिए डायाफ्राम की जाँच करें। शिथिलता के लिए डायाफ्राम पेंच की जाँच करें 2. आउटलेट तरल पदार्थ में हवा के बुलबुले होते हैं अच्छी सीलिंग के लिए चूषण पाइप कनेक्शन की जाँच करें। अच्छी सीलिंग के लिए सक्शन पाइप और इनटेक के बीच कनेक्शन की जाँच करें। इंटेक मैनिफोल्ड और फ्लुइड कैप के बीच ओ रिंग की जाँच करें ढीलेपन के लिए डायाफ्राम शिकंजा की जाँच करें। 3. कम पंप आउटपुट वायु की आपूर्ति स्थिर है। किसी भी रुकावट के लिए इनलेट / आउटलेट की जाँच करें। हवा की जकड़न के लिए इनटेक को कई गुना जोड़ने वाले कनेक्टर्स की जाँच करें कि गेंद सीट से चिपकी नहीं है या गेंद अनुचित तरीके से नहीं बैठी है। 4. जब कोई घूमने वाला आंदोलन न हो तो हवा को निकास खोलने से छुट्टी दे दी जाती है। स्लाइड वाल्व (35) पर सील की अंगूठी (33) की जांच करें। ट्रिगर रॉड (45) पर सील की अंगूठी (20) की जांच करें। डायाफ्राम लिंक रॉड पर सील की अंगूठी (25) की जांच करें
