| उपयोग: | रासायनिक | दबाव: | कम दबाव |
|---|---|---|---|
| आवेदन: | मल, रासायनिक, खाद्य | संरचना: | डायाफ्राम पंप |
| उत्पाद का नाम: | एयर-ऑपरेटेड डबल डायाफ्राम पंप | सामग्री: | स्टेनलेस स्टील |
| प्रमुखता देना: | हवा संचालित डबल डायाफ्राम पंप,जुड़वां डायाफ्राम पंप |
||

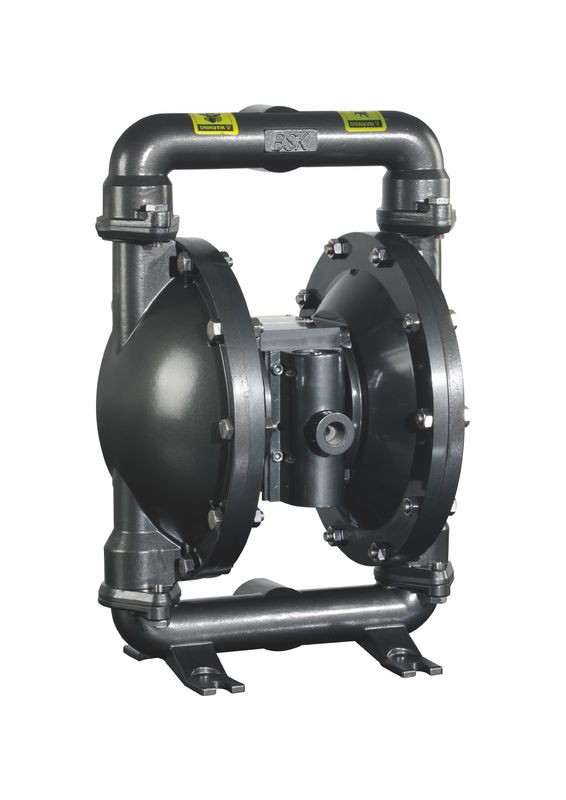

एयर प्रेरित थर्मो प्लास्टिक डायाफ्राम पंप एल्यूमीनियम सिरेमिक टाइलें
वायु डायाफ्राम पंप (एक झिल्ली पंप के रूप में भी जाना जाता है , हवा संचालित डबल डायाफ्राम पंप (AOOD) या वायवीय डायाफ्राम पंप) जो एक रबर, थर्माप्लास्टिक या टेफ्लोंडायपाग्म और उपयुक्त वाल्वों के डायाफ्राम (चेक वाल्व, तितली वाल्व) के दोनों तरफ घूमकर कार्रवाई के संयोजन का उपयोग करता है। , फ्लैप वाल्व, या शट-ऑफ वाल्व का कोई अन्य रूप) एक तरल पदार्थ को पंप करने के लिए।
उत्पाद वर्णन:
वायु प्रवेश द्वार | 3 / 4-14NPTF -1 |
तरल पदार्थ का आउटलेट | 2-11-1 / 2NPTF -1, Rp2-11BSP |
द्रव इनलेट | 2-11-1 / 2NPTF -1, Rp2-11BSP |
मैक्स। बहे | 600L / मिन |
मैक्स। सिर | 70M |
मैक्स। स्व-भड़काना लिफ्ट (सूखा) | 4.5m |
मैक्स। हवा का दबाव | 8.3bar |
मैक्स। कण व्यास | 7mm |

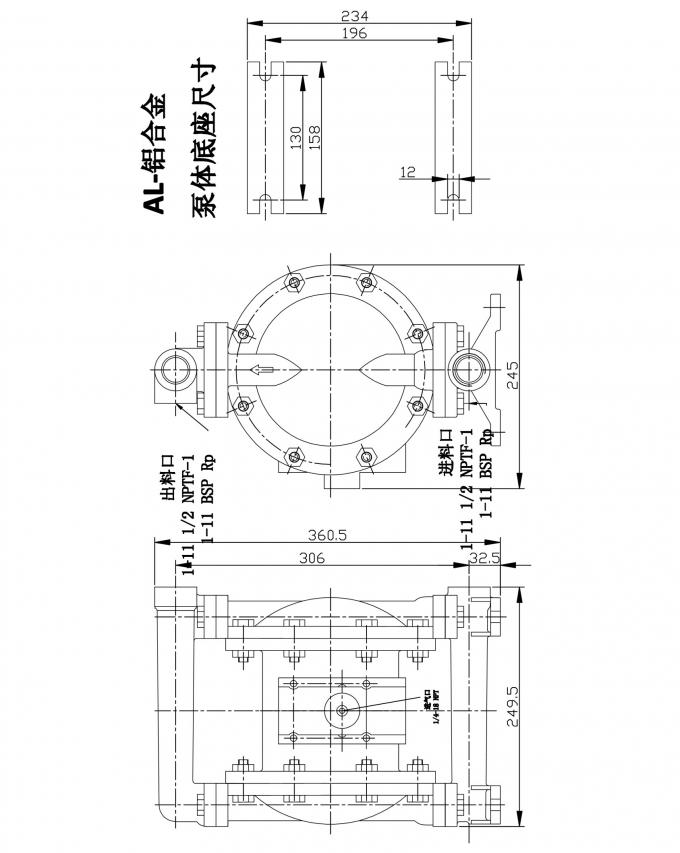

मैक्स। स्थापना आयाम | 414 × 544 × 332mm |
वजन | 23kg |
शोर | <80dB |
विशेष विवरण
एयर डायाफ्राम पंप
1. गैर रिसाव
2. अच्छा आत्म भड़काना प्रदर्शन
3. सभी प्रकार के माध्यम को जीतो
4. सामग्री: कास्ट स्टील, अलु, एसएस, पीपी
उत्पाद की विशेषताएँ
| 1 | मुख्य वाल्व और पलटने वाले वाल्व के लिए सिरेमिक सामग्री लंबे जीवन, अधिक स्थिरता और गंदी संपीड़ित हवा में काम करना सुनिश्चित करती है (ज्यादातर अवसर, एयर फिल्टर विकल्प बन जाते हैं)। |
| 2 | मफलर के साथ बर्फ के बिना। पंप के निकास स्थान के साथ अभिनव डिजाइन, अंदर कुछ मफलर, यह हवा के आउटलेट को सुचारू बनाता है।) |
| 3 | पंप के बाहरी हिस्सों में सभी मरने वाले एल्यूमीनियम और विशेष पर्यावरण-संरक्षित पेंटिंग हैं, पंप को सुरुचिपूर्ण उपस्थिति के साथ बनाता है। |
| 4 | बड़े प्रवाह की क्षमता। चैम्बर का नवीन डिजाइन प्रवाह क्षमता को अधिकतम करता है। पंप को नुकसान पहुंचाए बिना, इनलेट वाल्व के साथ निर्बाध समायोजन या यहां तक कि वाल्व को बंद करें। |
| 5 | कम खपत संपीड़ित हवा। वायु प्रवाह प्रणाली का अभिनव डिजाइन, अधिकतम प्रदर्शन प्राप्त करने के लिए संपीड़ित हवा के उपयोग को कम करता है। |
| 6 | प्रकाश और छोटे आकार, जंगम। |
| 7 | मुख्य वाल्व और वायु मोटर का मॉडर्नाइजेशन। कोई टूटा हुआ, जुदा करना और मरम्मत करना आसान नहीं है। |
| 8 | अनुकूलित डिज़ाइन पंप के समग्र घटक संख्या को बहुत कम करता है। महत्वपूर्ण प्रदर्शन में सुधार, रखरखाव के लिए मदद। |
| 9 | बिजली की विविधता के लिए, वायवीय पंप की प्रवाह क्षमता आम तौर पर इलेक्ट्रिक पंप की तुलना में कम होती है, लेकिन बीएसके पंप कुछ निश्चित परिस्थितियों में श्रृंखला में काम करने योग्य है। यह काफी हद तक ग्राहक के अनुरोध को पूरा कर सकता है। |
| 10 | सीलिंग संरचना और सामग्री के नए डिजाइन, अंदर या बाहर रिसाव को पूरी तरह से हल करें। |
| 1 1 | BSK पंप को लो एयर प्रेस (केवल 1.5 KG एयर प्रेस BSK पंप शुरू कर सकते हैं) से शुरू किया जा सकता है। |

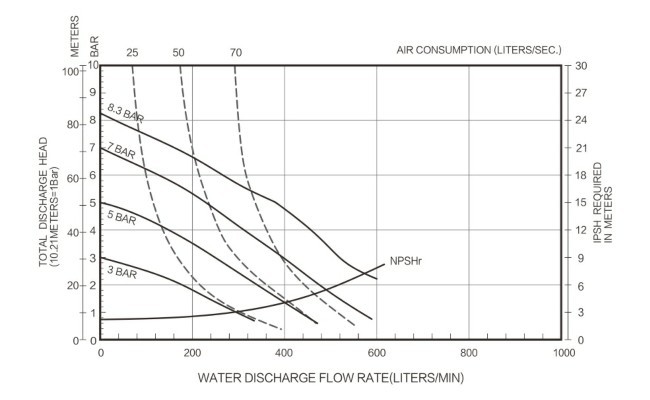

2 "डिस्चार्ज आरेख
स्थापना संचालन और रखरखाव:
पढ़ें, UNDERSTAND, और इस जानकारी को सुरक्षित रखने के लिए जानकारी और निजी दस्तावेज
पंप मॉडल प्लेट पर बताए अनुसार अधिकतम इनलेट हवा के दबाव से अधिक न हो।
मैनुअल में निर्दिष्ट सीमा दबाव का उपयोग पंप के संचालन में नहीं किया जा सकता है, अन्यथा व्यक्तिगत चोट, पंप क्षति या संपत्ति का नुकसान अत्यधिक वायु दबाव से उत्पन्न होगा।
स्टेटिक स्पार्क। विस्फोट के कारण गंभीर चोट या मौत हो सकती है। ग्राउंड पंप और पंपिंग सिस्टम।
पंप से निर्वहन में अशुद्धियां हो सकती हैं, जिससे गंभीर चोट लग सकती है। जॉबसाइट और ऑपरेटर के चारों ओर से पाइप के जरिए डिस्चार्ज को दूर किया जा सकता है।
यहां तक कि अगर डायाफ्राम फट जाता है, तो यह निकास मफलर से भी जबरन सामग्री का निर्वहन कर सकता है।
HAZARDOUS दबाव। गंभीर चोट या संपत्ति की क्षति हो सकती है। सिस्टम पर दबाव डालते समय पंप या हॉस्प या वॉल्व की सर्विसिंग न करें। हवा की आपूर्ति लाइन को डिस्कनेक्ट करें और डिस्पेंसिंग वाल्व या डिवाइस और / या सावधानीपूर्वक और धीरे-धीरे ढीला करने और आउटलेट नली या पंप से पाइपिंग को हटाकर sys -tem से दबाव को राहत दें।
खतरनाक सामग्री। गंभीर चोट या संपत्ति क्षति का कारण बन सकता है। कारखाने या सेवा केंद्र में खतरनाक सामग्री वाले पंप को वापस करने का प्रयास न करें। सुरक्षित हैंडलिंग प्रथाओं को स्थानीय और राष्ट्रीय कानूनों और सुरक्षा कोड आवश्यकताओं का पालन करना चाहिए।
धमाका खतरा: कुछ मॉडल, एक साथ कुछ हिस्सों के साथ जो तरल पदार्थ संपर्क करते हैं, एल्यूमीनियम के बने होते हैं, इसलिए उन्हें ट्राइक्लोरोएथेन, मिथाइलीन क्लोराइड या अन्य हैलोजेनेटेड हाइड्रोकार्बन सॉल्वैंट्स के साथ उपयोग में नहीं लाया जा सकता है, अन्यथा वे प्रतिक्रिया कर सकते हैं और विस्फोट का कारण बन सकते हैं।
पंप गीले भागों और पंप किया जा रहा है, flushed या फिर से प्रसारित की रासायनिक संगतता की जाँच करें। रासायनिक अनुकूलता को टेम्पर्ड, फ्लश या परिचालित पदार्थों के भीतर रासायनिक (एस) के स्वभाव और एकाग्रता के साथ बदल सकते हैं। विशिष्ट द्रव संगतता के लिए, रासायनिक निर्माता से परामर्श करें।
अधिकतम तापमान केवल मेक्सी-कैलोरी तनाव पर आधारित हैं। कुछ रसायनों से अधिकतम सुरक्षित ऑपरेटिंग तापमान में काफी कमी आएगी। रासायनिक संगतता और तापमान सीमित करने के लिए रासायनिक निर्माता से परामर्श करें।
सुनिश्चित करें कि इस उपकरण के सभी ऑपरेटरों को विशेष रूप से प्रशिक्षित किया गया है, सुरक्षित संचालन प्रथाओं को समझा और उपकरणों की सीमाओं को समझा। वे जानते हैं कि जरूरत पड़ने पर पीपीई कैसे पहनें।
पाइपिंग सिस्टम के संरचनात्मक समर्थन के लिए पंप का उपयोग न करें। निश्चित रहें कि सिस्टम के पुर्ज़ों को पंप वाले हिस्से पर तनाव को रोकने के लिए ठीक से सहारा दिया गया है
यह पंप को अनावश्यक क्षति को रोकने के लिए आवश्यक है। यदि इसे लंबे समय तक बेकार रहना है, तो कृपया प्रत्येक उपयोग के बाद इसे अच्छी तरह से साफ करें।
सामान्य विवरण
BSK डायाफ्राम पंप कम हवा के दबाव और सामग्री संगतता विकल्पों की एब रोड रेंज पर भी उच्च मात्रा में वितरण प्रदान करता है। मॉडल और विकल्प चार्ट के लिए देखें। BSK पंप को संशोधित वायु मोटर और द्रव अनुभाग के साथ प्रदान किया जाता है।
वायु संचालित डायाफ्राम पंप बारी-बारी से हवा के कक्ष में दबाव अंतर का उपयोग करके द्रव कक्ष में सेवन द्रव दबाव और सकारात्मक द्रव दबाव उत्पन्न करता है। गेंद वाल्व द्रव के आगे प्रवाह को सुनिश्चित कर सकता है।
पंप साइकलिंग शुरू हो जाएगी क्योंकि हवा का दबाव लागू होता है और यह मांग के साथ पंप करना जारी रखेगा। यह लाइन प्रेसीडेंट का निर्माण और रखरखाव करेगा और अधिकतम लाइन दबाव (डिसपेंसिंग डिवाइस बंद) होने के बाद साइकिल चलाना बंद कर देगा और आवश्यकतानुसार पम्पिंग फिर से शुरू करेगा।
वायु और स्नेहन के लिए आवश्यकताएँ
उत्कृष्ट वायु दबाव। पंप क्षति, व्यक्तिगत चोट या संपत्ति की क्षति का कारण बन सकता है।
ऑपरेटिंग निर्देश
रखरखाव
तरल पदार्थ की खराबी

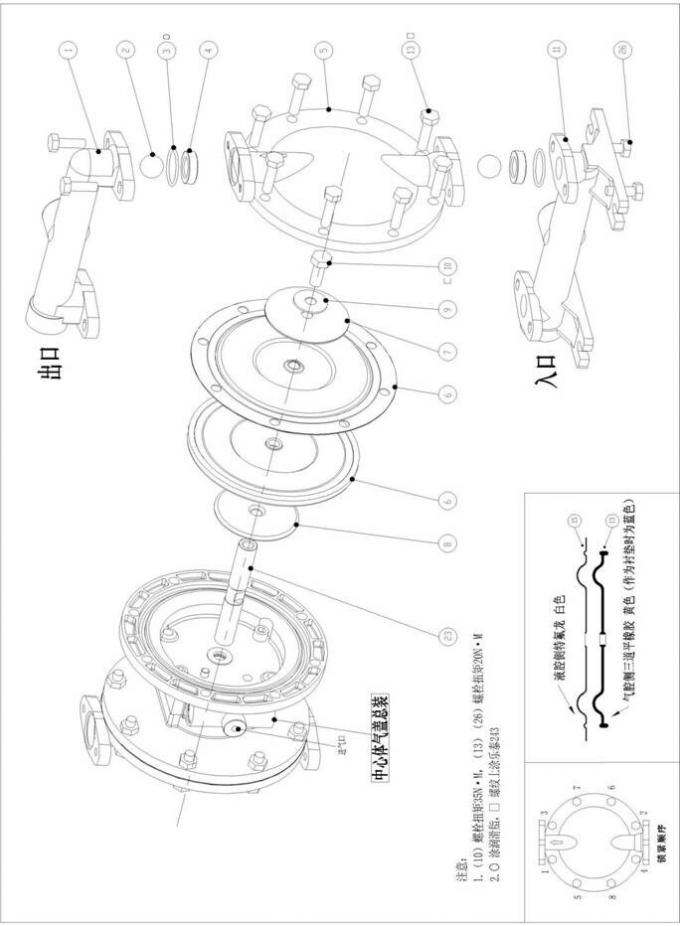

नोट: केवल डायाफ्राम मॉडल एक प्राथमिक डायाफ्राम (6A) और एक बैकअप डायाफ्राम (6) का उपयोग करते हैं। द्रव अनुभाग चित्रण में औल इलियन दृश्य का संदर्भ लें।

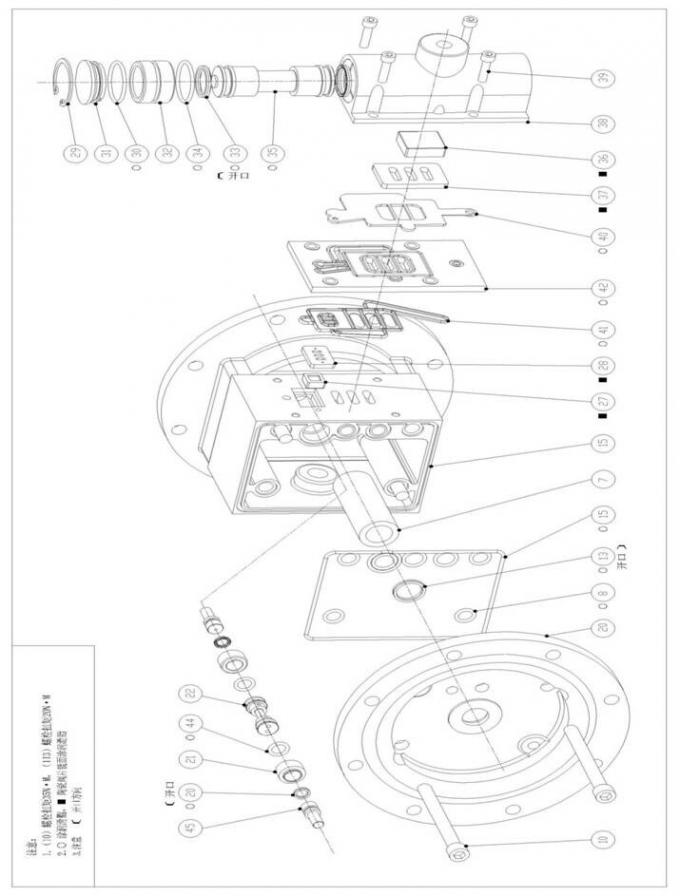

द्रव खंड की अभिक्रिया
