उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | पॉलीप्रोपाइलीन डायफ्राम पंप | लाभ: | उच्च मात्रा |
|---|---|---|---|
| फ़ीचर: | अच्छा आत्म भड़काना प्रदर्शन | अधिकतम वायु प्रवेश दबाव: | 0.6 Mpa |
| अधिकतम प्रवाह दर: | 271 / मिन | अधिकतम सूखा सक्शन: | 4.2M |
| प्रमुखता देना: | एसिड डायाफ्राम पंप,वायु संचालित डायाफ्राम पंप |
||

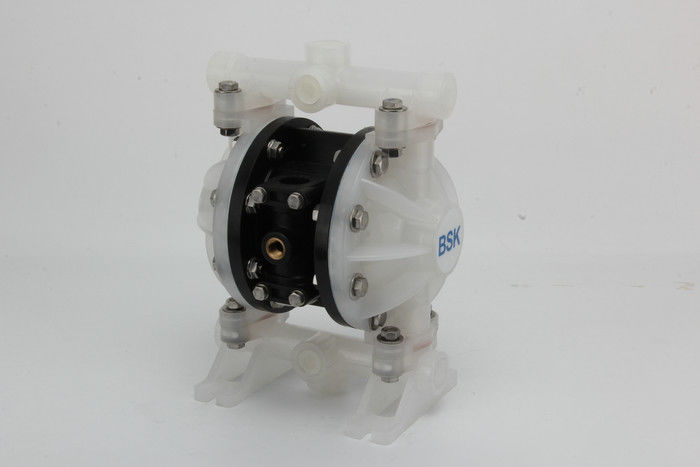

उच्च मात्रा पॉलीप्रोपाइलीन डायाफ्राम पंप अच्छा आत्म भड़काना प्रदर्शन
पॉलीप्रोपाइलीन डायफ्राम पंप
(एक झिल्ली पंप के रूप में भी जाना जाता है, हवा संचालित डबल डायाफ्राम पंप (AOOD) या वायवीय डायाफ्राम पंप ) जो एक रबर, थर्माप्लास्टिक या टेफ्लोंडायपाग्म और उपयुक्त वाल्वों के डायाफ्राम (चेक वाल्व, तितली वाल्व) के दोनों तरफ घूमकर कार्रवाई के संयोजन का उपयोग करता है। , फ्लैप वाल्व, या शट-ऑफ वाल्व का कोई अन्य रूप) एक तरल पदार्थ को पंप करने के लिए।
| मद | विवरण | इकाई | संदर्भ चित्र |
| 1 | अधिकतम वायु प्रवेश दबाव | MPA | 0.6 |
| 2 | अधिकतम प्रवाह दर | 1 मिनट | 27 |
| 3 | अधिकतम लिफ्ट | एम | 45 |
| 4 | अधिकतम आउटलेट दबाव | MPA | 0.6 |
| 5 | अधिकतम कण आकार | मिमी | 1 |
| 6 | वजन | किलोग्राम | 1.8 |
| 7 | शोर का स्तर | डाटाबेस | <68 |
| 8 | अधिकतम सूखा सक्शन | मीटर | 4.2 |
पॉलीप्रोपाइलीन डायाफ्राम पंप अनुप्रयोग
1, जहरीला, दहनशील और वाष्पशील तरल पदार्थ।
2, मजबूत एसिड, जंग के साथ मजबूत क्षार तरल पदार्थ
3, टैंकर ट्रक, बिल्क प्लांट, तेल उत्पादों का लोड और अनलोड
4, अचार, फलों का गूदा, मसला हुआ आलू, चॉकलेट, आदि
5, पेंट, रबर, रंग और चिपकने वाले
6, विभिन्न सिरेमिक पल्प, ग्राउटिंग, मोर्टार और घोल
7, विभिन्न लेटेक्स, कार्बनिक सॉल्वैंट्स, भराई
8, तेल वाहक (पंप गंदा पानी और अवशिष्ट तेल) की स्ट्रिपिंग
9, आम हॉप, खमीर शक्ति का पतला पेस्ट, सिरप और गुड़
10, विशेष तरल
सामान्य विवरण
डायाफ्राम पंप कम हवा के दबाव और सामग्री अनुकूलता विकल्पों की एब रोड रेंज पर भी उच्च मात्रा में वितरण प्रदान करता है। मॉडल और विकल्प चार्ट के लिए देखें। पंप को संशोधित वायु मोटर और द्रव अनुभाग के साथ प्रदान किया जाता है।
वायु संचालित डायाफ्राम पंप बारी-बारी से हवा के कक्ष में दबाव अंतर का उपयोग करके द्रव कक्ष में सेवन द्रव दबाव और सकारात्मक द्रव दबाव उत्पन्न करता है। गेंद वाल्व द्रव के आगे प्रवाह को सुनिश्चित कर सकता है।
पंप साइकलिंग शुरू हो जाएगी क्योंकि हवा का दबाव लागू होता है और यह मांग के साथ पंप करना जारी रखेगा। यह लाइन प्रेसीडेंट का निर्माण और रखरखाव करेगा और अधिकतम लाइन दबाव (डिसपेंसिंग डिवाइस बंद) होने के बाद साइकिल चलाना बंद कर देगा और आवश्यकतानुसार पम्पिंग फिर से शुरू करेगा।
तरल पदार्थ की खराबी
ऊपरी और निचले कई गुना (1) और (11) निकालें।
गेंद (2), "O" रिंग (3) (47) और बॉल सीट (4) निकालें।
द्रव की टोपी (5) निकालें।
नोट: केवल डायाफ्राम मॉडल एक प्राथमिक डायाफ्राम (6A) और एक बैकअप डायाफ्राम (6) का उपयोग करते हैं। द्रव अनुभाग चित्रण में औल इलियन दृश्य का संदर्भ लें।
पेंच (10), वॉशर (9), डायफ्राम (6 ए, 6) और डायफ्राम वॉशर (7, 8) निकालें।
नोट: (23) डायाफ्राम रॉड की सतह को खरोंच या शादी न करें।
द्रव खंड की अभिक्रिया
उल्टे क्रम में फिर से इकट्ठा करना।
सभी भागों को साफ और निरीक्षण करें। आवश्यकतानुसार पहने हुए या क्षतिग्रस्त भागों को नए भागों से बदलें।
चिकनाई (23) डायाफ्राम रॉड और 25) "Y" चर्बी वाली अंगूठी।
सहायक स्थापना उपकरण के साथ डायाफ्राम रॉड (23) को ठीक करें।
बोल्ट और नट्स के अंतिम बन्धन से पहले, कृपया यह निर्धारित करें कि डायाफ्राम (6A, 6) डायफ्राम के घुमा से बचने के लिए द्रव कैप (5) के साथ ठीक से संरेखित है या नहीं।
टेफ्लॉन डायाफ्राम का उपयोग करने वाले मॉडल के लिए: साइड में तीन रबर डायाफ्राम (6), जो कि AIRS SIDE "एयर चैंबर" से चिह्नित होते हैं, पंप बॉडी के सामने लगे होते हैं।
पंप शुरू करें, समय की अवधि के लिए चलने के बाद बन्धन और सीलिंग की जांच करें।
