उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पादन: | डबल वायु चालित डायाफ्राम पंप | फ़ीचर: | गैर रिसाव |
|---|---|---|---|
| आवेदन: | रासायनिक उद्योग | अधिकतम प्रवाह दर: | 192l / मिनट |
| आवेदन: | यूनिवर्सल | सामग्री: | कच्चा लोहा |
| प्रमुखता देना: | जुड़वां डायाफ्राम पंप,डबल अभिनय डायाफ्राम पंप |
||

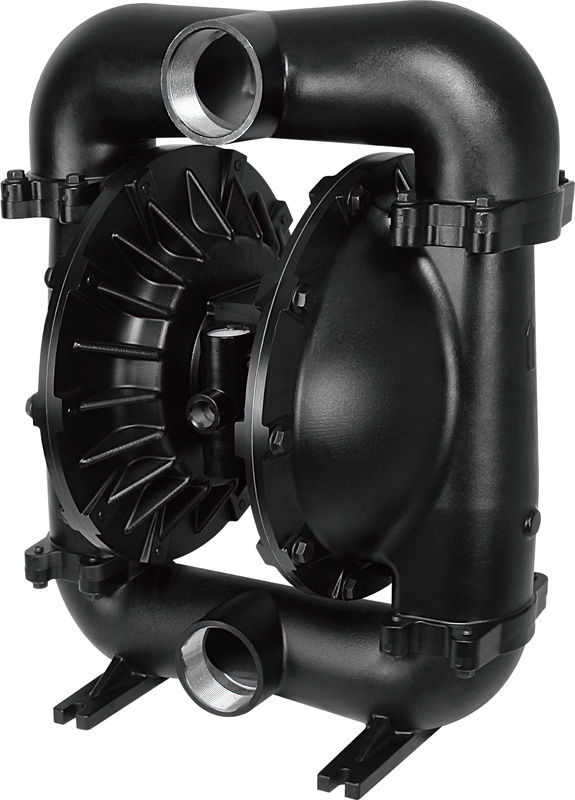

कम दबाव कास्टिंग स्टील डायाफ्राम पंप जंग प्रतिरोधी
डबल वायु संचालित डायाफ्राम पंप परिचय
एयर डायाफ्राम पंप (एक झिल्ली पंप के रूप में भी जाना जाता है, हवा संचालित डबल डायाफ्राम पंप (AOOD) या वायवीय डायाफ्राम पंप ) जो एक रबड़, थर्माप्लाय या टेफ्लॉन्डीफ्राम की पारस्परिक क्रिया के संयोजन का उपयोग करता है और डायाफ्राम के दोनों तरफ उपयुक्त वाल्व (चेक वाल्व) , एक तरल पदार्थ को पंप करने के लिए, तितली वाल्व, फ्लैप वाल्व, या शट-ऑफ वाल्व का कोई अन्य रूप)।
डायाफ्राम पंप कम हवा के दबाव और सामग्री अनुकूलता विकल्पों की एब रोड रेंज पर भी उच्च मात्रा में वितरण प्रदान करता है। मॉडल और विकल्प चार्ट के लिए देखें। पंप को संशोधित वायु मोटर और द्रव अनुभाग के साथ प्रदान किया जाता है।
वायु संचालित डायाफ्राम पंप बारी-बारी से हवा के कक्ष में दबाव अंतर का उपयोग करके द्रव कक्ष में सेवन द्रव दबाव और सकारात्मक द्रव दबाव उत्पन्न करता है। गेंद वाल्व द्रव के आगे प्रवाह को सुनिश्चित कर सकता है।
पंप साइकलिंग शुरू हो जाएगी क्योंकि हवा का दबाव लागू होता है और यह मांग के साथ पंप करना जारी रखेगा। यह लाइन प्रेसीडेंट का निर्माण और रखरखाव करेगा और अधिकतम लाइन दबाव (डिसपेंसिंग डिवाइस बंद) होने के बाद साइकिल चलाना बंद कर देगा और आवश्यकतानुसार पम्पिंग फिर से शुरू करेगा।
डबल वायु चालित डायाफ्राम पंप पैरामीटर
| मद | विवरण | इकाई | संदर्भ चित्र |
| 1 | अधिकतम वायु प्रवेश दबाव | MPA | 0.83 |
| 2 | अधिकतम प्रवाह दर | एल / मिन | 192 |
| 3 | अधिकतम लिफ्ट | एम | 70 |
| 4 | अधिकतम आउटलेट दबाव | MPA | 0.83 |
| 5 | अधिकतम कण आकार | मिमी | 3 |
| 6 | वजन | किलोग्राम | 12.3 |
| 7 | शोर का स्तर | डाटाबेस | <70 |
डबल एयर ड्रिप डायाफ्राम पंप विनिर्देशों
एयर डायाफ्राम पंप
1. गैर रिसाव
2. अच्छा आत्म भड़काना प्रदर्शन
3. सभी प्रकार के माध्यम को जीतो
4. सामग्री: कास्ट स्टील, अलु, एसएस, पीपी
एक 2 5 XX - एक्सएक्सएक्स - एक्स ( मॉडल चयन)
पाइप मुंह का रूप: ए-बीएसपी बी-एनपीटी (एफ) सी-निकला हुआ किनारा
डायाफ्राम सामग्री: 9 - सैंटोप्रीन H - हॉल्टेल टी - PTFE / सैंटोप्रीन
बॉल मटेरियल: 9 -सेंटोप्रीन एच - हेट्रे टी - पीटीएफई ए - एसीटल
बॉल सीट सामग्री: P / K -Polypropylene / Kynoar SS –Stainless Steel
पंप सामग्री: SS-स्टेनलेस स्टील AL-एल्यूमीनियम मिश्र धातु CI- कार्बन स्टील P / K -Polypropylene / आयनों
अधिकतम लागू तापमान सीमाएँ (डायाफ्राम / गेंद / सील सामग्री)
एसीटेल · · · · · · · · · · · · · ’’ · का प्रयोग करें · · · · · ’ - 150 ° F (4.4- 65.5 ° C)
सैंटोप्रेन · · · · · · · · · · · · · · -40 ° - 107.2 ° C) Teflon · · · · · · · · · · · · हवा के तापमान के आधार पर · हवा का तापमान 40 डिग्री - 220 ° F (4.4 ° - 104 ° C) Nitrile · · · · · · · · · · · · · · हवा के तापमान के आधार पर · हवा के तापमान में वृद्धि हुई है। पानी के तापमान में 10 डिग्री - 180 ° F (-12 ° - 82 ° C) Viton · हवा के तापमान को बढ़ाने के लिए पानी के छींटे में हवा के तापमान में वृद्धि - तापमान में वृद्धि - तापमान में वृद्धि - तापमान में वृद्धि ° -176.6 ° C) Hytrel · · · · · · · · · · · · · · · · के लिए · हवा के तापमान के आधार पर तापमान में वृद्धि हुई है, तापमान -20 डिग्री -150 ° F (-12 ° - 93 ° C) Kynar · · · · · · · · · · हवा के तापमान को बढ़ाने के लिए, पानी के तापमान के आधार पर, पानी के तापमान के आधार पर, तापमान डिग्री सेल्सियस (-28.9 ° - 65.5 डिग्री सेल्सियस) Polypropylene · हवा के तापमान को बढ़ाने के लिए तापमान में वृद्धि हुई है। तापमान में वृद्धि हुई है और तापमान में वृद्धि हुई है।
1 ” प्रवाह आरेख
वायु और स्नेहन के लिए आवश्यकताएँ
उत्कृष्ट वायु दबाव। पंप क्षति, व्यक्तिगत चोट या संपत्ति की क्षति का कारण बन सकता है।
ऑपरेटिंग निर्देश
रखरखाव
