उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पादन: | पनडुब्बी डायाफ्राम पंप | वजन: | 12.3kg |
|---|---|---|---|
| फ़ीचर: | अच्छा आत्म भड़काना | अधिकतम कण आकार: | 3 मिमी |
| उपयोग: | रासायनिक | दबाव: | उच्च दबाव |
| प्रमुखता देना: | हवा संचालित डबल डायाफ्राम पंप,जुड़वां डायाफ्राम पंप |
||

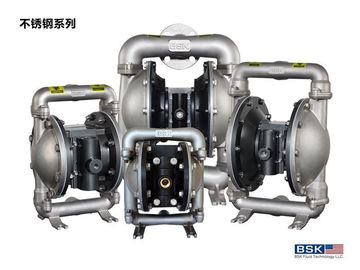

वायवीय वैक्यूम अरो सबमर्सिबल डायाफ्राम पंप मेम्ब्रेन पंप
एआरओ सबमर्सिबल डायाफ्राम पंप विनिर्देशों
एयर डायाफ्राम पंप
1. गैर रिसाव
2. अच्छा आत्म भड़काना प्रदर्शन
3. सभी प्रकार के माध्यम को जीतो
आरो सबमर्सिबल डायाफ्राम पंप परिचय
एयर डायाफ्राम पंप (एक झिल्ली पंप के रूप में भी जाना जाता है, हवा संचालित डबल डायाफ्राम पंप (AOOD) या वायवीय डायाफ्राम पंप ) जो एक रबड़, थर्माप्लाय या टेफ्लॉन्डीफ्राम की पारस्परिक क्रिया के संयोजन का उपयोग करता है और डायाफ्राम के दोनों तरफ उपयुक्त वाल्व (चेक वाल्व) , एक तरल पदार्थ को पंप करने के लिए, तितली वाल्व, फ्लैप वाल्व, या शट-ऑफ वाल्व का कोई अन्य रूप)।
एआरओ सबमर्सिबल डायाफ्राम पंप पैरामीटर
| मद | विवरण | इकाई | संदर्भ चित्र |
| 1 | अधिकतम वायु प्रवेश दबाव | MPA | 0.83 |
| 2 | अधिकतम प्रवाह दर | एल / मिन | 192 |
| 3 | अधिकतम लिफ्ट | एम | 70 |
| 4 | अधिकतम आउटलेट दबाव | MPA | 0.83 |
| 5 | अधिकतम कण आकार | मिमी | 3 |
| 6 | वजन | किलोग्राम | 12.3 |
| 7 | शोर का स्तर | डाटाबेस | <70 |
आरो सबमर्सिबल डायाफ्राम पंप मुख्य लाभ
1, वायु शक्ति के उपयोग के कारण, निर्यात प्रतिरोध के अनुसार प्रवाह स्वचालित रूप से बदल गया। जो उच्च चिपचिपाहट द्रव के लिए उपयुक्त है।
2, ज्वलनशील और विस्फोटक वातावरण में, पंप विश्वसनीय और कम लागत वाला है, चिंगारी का उत्पादन नहीं करेगा और ज़्यादा गरम नहीं करेगा,
3, पंप मात्रा छोटा है, स्थानांतरित करने के लिए आसान है, कोई नींव की जरूरत है, सुविधाजनक स्थापना और अर्थव्यवस्था। मोबाइल संदेश पंप के रूप में इस्तेमाल किया जा सकता है।
4, जहां खतरे हैं, संक्षारक सामग्री प्रसंस्करण, डायाफ्राम पंप को बाहर से पूरी तरह से अलग किया जा सकता है।
5, पंप कर्तन बल कम है, मध्यम करने के लिए शारीरिक प्रभाव छोटा है, अस्थिर रसायन द्रव को व्यक्त करने के लिए इस्तेमाल किया जा सकता है।
एयर डायाफ्राम पंप अनुप्रयोग
यह व्यापक रूप से अपशिष्ट जल उपचार, रासायनिक उद्योग, पेट्रोकेमिकल में लागू किया जाता है
उद्योग, चित्रकला, चीनी मिट्टी की चीज़ें, पर्यावरण संरक्षण, मुद्रण और रंगाई, आदि सभी प्रकार से निपटने के लिए
संक्षारक, अस्थिर, ज्वलनशील, कणों और उच्च चिपचिपाहट के साथ जहरीले तरल पदार्थ।
एक 2 5 XX - एक्सएक्सएक्स - एक्स ( मॉडल चयन)
पाइप मुंह का रूप: ए-बीएसपी बी-एनपीटी (एफ) सी-निकला हुआ किनारा
डायाफ्राम सामग्री: 9 - सैंटोप्रीन H - हॉल्टेल टी - PTFE / सैंटोप्रीन
बॉल मटेरियल: 9 -सेंटोप्रीन एच - हेट्रे टी - पीटीएफई ए - एसीटल
बॉल सीट सामग्री: P / K -Polypropylene / Kynoar SS –Stainless Steel
पंप सामग्री: SS-स्टेनलेस स्टील AL-एल्यूमीनियम मिश्र धातु CI- कार्बन स्टील P / K -Polypropylene / आयनों
अधिकतम लागू तापमान सीमाएँ (डायाफ्राम / गेंद / सील सामग्री)
एसीटेल · · · · · · · · · · · · · ’’ · का प्रयोग करें · · · · · ’ - 150 ° F (4.4- 65.5 ° C)
सैंटोप्रीन · · · · · · · · · · · · · ’सेरोप्रेन · · · · · ·’ 40 ° - 107.2 ° C) टेफ़लोन · · · · · · · · · · · · · · हवा के तापमान के आधार पर तापमान 40 डिग्री - 220 ° F (4.4 ° - 104 ° C) Nitrile · · · · · · · · · · · · हवा के तापमान के आधार पर · हवा के तापमान में वृद्धि हुई है। तापमान में वृद्धि - 10 ° - 180 ° F (-12 ° - 82 ° C) Viton · · · · · · · · · · हवा के तापमान के आधार पर · हवा के तापमान में वृद्धि हुई है। पानी के तापमान में -40 ° -40 ° F (-40 ° -176.6 ° C) Hytrel · ················································ -20 ° -150 ° F (-12 ° - 93 ° C) किन्नर · · · · · · · · · · · · हवा के तापमान को बढ़ाने के लिए · हवा के तापमान में वृद्धि 10 डिग्री -200 ° F (-28.9 ° - 65.5 ° C) Polypropylene · · · · · · · · हवा के तापमान को बढ़ाने के लिए तापमान में वृद्धि हुई है। तापमान में वृद्धि हुई है। तापमान 32 डिग्री - 175 ° F (0-79.4 °) है
1 ” प्रवाह आरेख
स्थापना आयाम :
द्रव अनुभाग में भागों का डिस्सैड
ए) सबसे पहले, पंप को पाइपलाइन सिस्टम से हटा दें और अंदर से पंप से सामग्री को बाहर निकाल दें। बी) पंप को एक साफ काम के माहौल में रखें। ग) पहले पंप से आउटलेट पाइप (1) को विघटित करें, और फिर द्रव कैप (5) के ऊपरी छोर से गेंद (2), ओ कप (3) और (47) और गेंद सीट (4) को बाहर निकालें। क्रम में। उसके बाद, पंप को उल्टा रखें और इनलेट पाइप (11) को विघटित करें ताकि फ्लूड कैप (5) से ओ कप (3) और (47), बॉल सीट (4) और बॉल (2) बाहर निकालें। डी) टोपी (5) को अलग करने के लिए दो द्रव कैप के आसपास बोल्ट छोड़ें। ई) डायाफ्राम स्क्रू (10) जारी करें और दोनों छोर से डायाफ्राम वॉशर (7), (8) और डायाफ्राम (6) को हटा दें। डायाफ्राम रॉड (23) निकालें और होंठ के आकार की सील की अंगूठी (25) को बदला जा सकता है। एयर वाल्व के लिए पार्ट्स की डिसैस्पैशन एफ) पहले बोल्ट (39) को ढीला करें, और फिर एयर वाल्व केसिंग (38), एयर बैफल (42) और सीलिंग गैसकेट (40), और (41) को विघटित करें। छ) एयर वाल्व आवरण (38) से वाल्व टुकड़ा (36) और वाल्व प्लेट (37) को बाहर निकालें। ज) सर्पिल (29) को छोड़ दें और एयर वाल्व केसिंग (38) के दोनों सिरों से सीमा समाप्ति कैप (31) निकालें, और आप आवश्यकतानुसार कप (30) को बदल सकते हैं। i) आप हाथों से एयर वाल्व केसिंग (38) से स्पूल (35) को बाहर निकालने के बाद लिप-टाइप पैकिंग (33) की जांच कर सकते हैं। पायलट वाल्व जे के लिए भागों का डिस्सैस्पैरेस) 4 बोल्ट (16) को ढीला करके पहले सिलेंडर सिर को ठीक करना, और फिर दोनों सिरों पर सिलेंडर सिर (14) और (18) को विघटित करना और ओ कप (17) को हटा दें। k) मोटर आवरण (15) के खांचे से सीलिंग गैसकेट (19) निकालें। l) मोटर रॉड (15) से पायलट रॉड (22) और ट्रिगर रॉड (45) को बाहर निकालें और आप पायलट रॉड पर ट्रिगर रॉड या O कप (44) पर लिप-टाइप पैकिंग (20) को बदल सकते हैं। डायाफ्राम पंप का पुन: विकास पंप के reassembly कदम असंतुष्ट लोगों के साथ असंगत हैं, इसलिए आपसे विनम्र प्रक्रिया में निम्नलिखित पर ध्यान देने के लिए कहा जाता है: 1) सभी सीलिंग तत्व, साथ ही साथ उनके संपर्क भागों को बढ़ाया जाना चाहिए। । 2) कृपया सभी सीलिंग तत्वों के उपयोग से पहले सावधानीपूर्वक जांच करें कि क्या वे क्षतिग्रस्त हैं, जैसे सतह क्षति। यदि क्षतिग्रस्त है, तो कृपया नए को बदलें। 3) लिप-टाइप पैकिंग (20) (, 25) और (33) की लिप दिशा चार्ट में दर्शाई गई दिशा के अनुरूप होनी चाहिए। 4) बेहतर कैपिंग रिजल्ट प्राप्त करने के लिए फ्लुइड कैप पर बोल्टों को विपरीत कोणों से बारी-बारी से बांधा जाना चाहिए। समस्या निवारण 1. वायु प्रवाह के साथ निकास के खुलने से कुछ द्रव निकलता है। किसी भी क्षति के लिए डायाफ्राम की जाँच करें। शिथिलता के लिए डायाफ्राम पेंच की जाँच करें 2. आउटलेट तरल पदार्थ में हवा के बुलबुले होते हैं अच्छी सीलिंग के लिए चूषण पाइप कनेक्शन की जाँच करें। अच्छी सीलिंग के लिए सक्शन पाइप और इनटेक के बीच कनेक्शन की जाँच करें। इंटेक मैनिफोल्ड और फ्लुइड कैप के बीच ओ रिंग की जाँच करें ढीलेपन के लिए डायाफ्राम शिकंजा की जाँच करें। 3. कम पंप आउटपुट वायु की आपूर्ति स्थिर है। किसी भी रुकावट के लिए इनलेट / आउटलेट की जाँच करें। हवा की जकड़न के लिए इनटेक को कई गुना जोड़ने वाले कनेक्टर्स की जाँच करें कि गेंद सीट से चिपकी नहीं है या गेंद अनुचित तरीके से नहीं बैठी है। 4. जब कोई घूमने वाला आंदोलन न हो तो हवा को निकास खोलने से छुट्टी दे दी जाती है। स्लाइड वाल्व (35) पर सील की अंगूठी (33) की जांच करें। ट्रिगर रॉड (45) पर सील की अंगूठी (20) की जांच करें। डायाफ्राम लिंक रॉड पर सील की अंगूठी (25) की जांच करें
