उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | वायु चालित डायाफ्राम पंप | सुविधाएँ: | विस्फोट विरोधी |
|---|---|---|---|
| उपयुक्त: | रासायनिक औद्योगिक | अधिकतम लिफ्ट: | 70m |
| प्रमुखता देना: | हवा संचालित डबल डायाफ्राम एनोड पंप,समुद्री डायाफ्राम पंप |
||

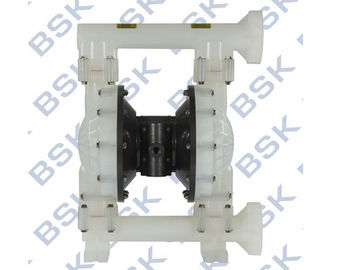

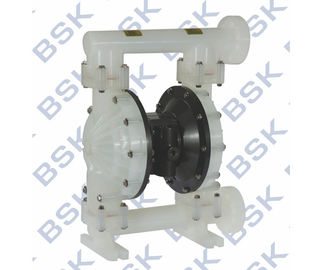

औद्योगिक पॉलीप्रोपाइलीन मेम्ब्रेन पंप वायु चालित डायाफ्राम पंप
वायवीय डायाफ्राम पंप लाभ:
1. विस्फोट प्रूफ, शून्य रिसाव, सरल ऑपरेशन।
2. आदर्श क्षमता, आत्म सक्शन, कोई जटिल नियंत्रण नहीं।
3. सामग्री की विविधता, कोई घूर्णन भागों, विभिन्न कटाव स्थितियों पर लागू नहीं होता है।
4. डायाफ्राम, बॉल और बॉल सीट लंबे समय तक सेवा जीवन के साथ आयातित सामग्रियों को अपनाते हैं।
5. मुख्य वाल्व और वायु मोटर का मॉडर्नाइजेशन। कोई टूटा हुआ, जुदा करना और मरम्मत करना आसान नहीं है।
एयर डायाफ्राम पंप (एक झिल्ली पंप के रूप में भी जाना जाता है, हवा संचालित डबल डायाफ्राम पंप (AOOD) या वायवीय डायाफ्राम पंप ) जो एक रबड़, थर्माप्लाय या टेफ्लोंडीफ्राम और घूमने वाले वाल्व के दोनों तरफ उपयुक्त वाल्व के संयोजन का उपयोग करता है , एक तरल पदार्थ को पंप करने के लिए तितली वाल्व, फ्लैप वाल्व, या शट-ऑफ वाल्व का कोई अन्य रूप)।
| मद | विवरण | इकाई | संदर्भ चित्र |
| 1 | अधिकतम वायु प्रवेश दबाव | MPA | 0.83 |
| 2 | अधिकतम प्रवाह दर | 1 मिनट | 192 |
| 3 | अधिकतम लिफ्ट | एम | 70 |
| 4 | अधिकतम आउटलेट दबाव | MPA | 0.83 |
| 5 | अधिकतम कण आकार | मिमी | 3 |
| 6 | वजन | किलोग्राम | 12.3 |
| 7 | शोर का स्तर | डाटाबेस | <70 |
विशेष विवरण

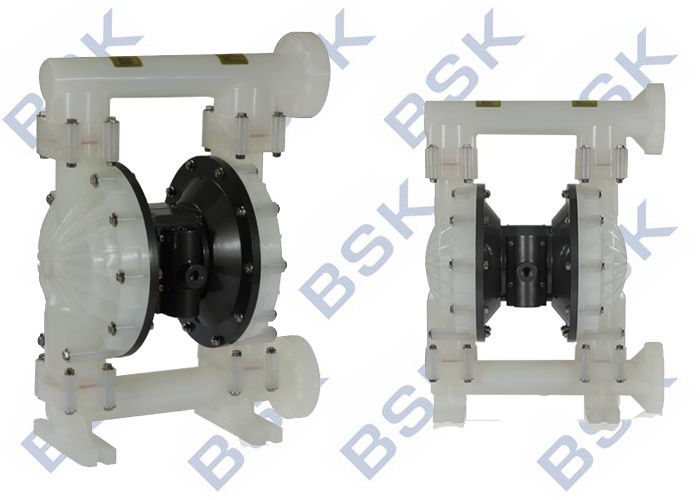

एयर डायाफ्राम पंप
1. गैर रिसाव
2. अच्छा आत्म भड़काना प्रदर्शन
3. सभी प्रकार के माध्यम को जीतो
4. सामग्री: कास्ट स्टील, अलु, एसएस, पीपी
एक 2 5 XX - एक्सएक्सएक्स - एक्स ( मॉडल चयन)
पाइप मुंह का रूप: ए-बीएसपी बी-एनपीटी (एफ) सी-निकला हुआ किनारा
डायाफ्राम सामग्री: 9 - सैंटोप्रेन एच - हेट्रेल टी - पीटीएफई / सैंटोप्रीन
बॉल मटेरियल: 9 -सेंटोप्रीन एच - हेट्रे टी - पीटीएफई ए - एसीटल
बॉल सीट सामग्री: P / K -Polypropylene / Kynoar SS –Stainless Steel
पंप सामग्री: SS-स्टेनलेस स्टील AL-एल्यूमीनियम मिश्र धातु CI- कार्बन स्टील P / K -Polypropylene / आयनों
अधिकतम लागू तापमान सीमाएँ (डायाफ्राम / गेंद / सील सामग्री)
एसेटल · · · · · · · · · · · · · ’’ के आधार पर - 150 ° F (4.4- 65.5 ° C)
सैंटोप्रीन · · · · · · · · · · · · · ’सेरोप्रेन · · · · · ·’ (-40 ° - 107.2 ° C) Teflon · · · · · · · · · · · · हवा के तापमान के आधार पर · हवा का तापमान 40 डिग्री - 220 डिग्री फेरनहाइट (4.4 डिग्री - 104 डिग्री सेल्सियस) Nitrile · · · · · · · · · · · · · · हवा के तापमान के आधार पर · हवा के तापमान में वृद्धि हुई है। पानी के तापमान में 10 डिग्री - 180 ° F (-12 ° - 82 ° C) Viton ·············································· -40 डिग्री - 350 ° F (-40 ° -176.6 ° C) Hytrel · · · · · · · · · · · · · · · · केअब · · · · · · · · · · ·] · हवा के तापमान के हिसाब से · हवा के तापमान के आधार पर तापमान में वृद्धि हुई है। ° ° -50 ° F (-12 ° - 93 ° C) Kynar · · · · · · · · · · हवा के तापमान के आधार पर · हवा के तापमान में वृद्धि हुई है। पानी के तापमान में वृद्धि हुई है। ) पॉलीप्रोपाइलीन · · · · · · · · · · · ° F (0-79.4 ° C)
1 ” प्रवाह आरेख
सामान्य विवरण
BSK डायाफ्राम पंप कम हवा के दबाव और सामग्री संगतता विकल्पों की एब रोड रेंज पर भी उच्च मात्रा में वितरण प्रदान करता है। मॉडल और विकल्प चार्ट के लिए देखें। BSK पंप को संशोधित वायु मोटर और द्रव अनुभाग के साथ प्रदान किया जाता है।
हवा से संचालित डायाफ्राम पंप वैकल्पिक रूप से हवा के कक्ष में दबाव अंतर का उपयोग करके द्रव कक्ष में सेवन द्रव दबाव और सकारात्मक द्रव दबाव उत्पन्न करता है। गेंद वाल्व द्रव के आगे प्रवाह को सुनिश्चित कर सकता है।
पंप साइकलिंग शुरू हो जाएगी क्योंकि हवा का दबाव लागू होता है और यह मांग के साथ पंप करना जारी रखेगा। यह लाइन प्रेसीडेंट का निर्माण और रखरखाव करेगा और अधिकतम लाइन दबाव (डिसपेंसिंग डिवाइस बंद) होने के बाद साइकिल चलाना बंद कर देगा और आवश्यकतानुसार पम्पिंग फिर से शुरू करेगा।
वायु और स्नेहन के लिए आवश्यकताएँ
उत्कृष्ट वायु दबाव। पंप क्षति, व्यक्तिगत चोट या संपत्ति की क्षति का कारण बन सकता है।
ऑपरेटिंग निर्देश
स्थापना आयाम :
द्रव अनुभाग में भागों के डिस्सैड
a) सबसे पहले, पंप को पाइप लाइन सिस्टम से हटाएं और पंप के अंदर से सामग्री को निकाल दें। बी) पंप को एक साफ काम के माहौल में रखें। ग) पहले पंप से आउटलेट पाइप (1) को हटा दें, और फिर तरल पदार्थ कैप (5) के ऊपरी छोर से गेंद (2), ओ कप (3) और (47) और बॉल सीट (4) को बाहर निकालें। क्रम में। उसके बाद, पंप को उल्टा रखें और इनलेट पाइप (11) को विघटित करें ताकि फ्लूड कैप (5) से ओ कप (3) और (47), बॉल सीट (4) और बॉल (2) बाहर निकालें। डी) टोपी (5) को अलग करने के लिए दो द्रव कैप के आसपास बोल्ट छोड़ें। ई) डायाफ्राम स्क्रू (10) जारी करें और दोनों छोर से डायाफ्राम वॉशर (7), (8) और डायाफ्राम (6) को हटा दें। डायाफ्राम रॉड (23) निकालें और होंठ के आकार की सील की अंगूठी (25) को बदला जा सकता है। एयर वाल्व के लिए भागों का डिसैस्पैशन एफ) पहले बोल्ट (39) को ढीला करें, और फिर एयर वाल्व केसिंग (38), एयर बैफल (42) और सीलिंग गैसकेट (40), और (41) को विघटित करें। छ) एयर वाल्व आवरण (38) से वाल्व टुकड़ा (36) और वाल्व प्लेट (37) को बाहर निकालें। ज) सर्किल (29) को समाप्त करें और एयर वाल्व केसिंग (38) के दोनों सिरों से सीमा समाप्ति कैप (31) को बाहर निकालें, और आप आवश्यकतानुसार कप (30) को बदल सकते हैं। i) आप हाथों से एयर वाल्व केसिंग (38) से स्पूल (35) को बाहर निकालने के बाद लिप-टाइप पैकिंग (33) की जांच कर सकते हैं। पायलट वाल्व j के लिए भागों का डिस्सैस्पैशन) ४ सिलेंडर बोल्ट को ठीक करने के लिए ४ बोल्ट (१६) को ढीला करें, और फिर दोनों सिरों पर सिलेंडर हेड (१४) और (१ on) को विघटित करें और ओ कप (१।) को हटा दें। k) मोटर आवरण (15) के खांचे से सीलिंग गैसकेट (19) निकालें। एल) मोटर रॉड (15) से पायलट रॉड (22) और ट्रिगर रॉड (45) को बाहर निकालें और आप पायलट रॉड पर ट्रिगर रॉड या ओ कप (44) पर लिप-टाइप पैकिंग (20) को बदल सकते हैं। डायाफ्राम पंप का पुन: विकास पंप के reassembly चरणों असंतुष्ट लोगों के साथ असंगत हैं, इसलिए आपसे विनम्र प्रक्रिया में निम्नलिखित पर ध्यान देने के लिए कहा जाता है: 1) सभी सीलिंग तत्व, साथ ही साथ उनके संपर्क भागों, को बढ़ाया जाना चाहिए । 2) कृपया सभी सीलिंग तत्वों के उपयोग से पहले सावधानीपूर्वक जांच करें कि क्या वे क्षतिग्रस्त हैं, जैसे सतह क्षति। यदि क्षतिग्रस्त हो, तो कृपया नए को बदलें। 3) लिप-टाइप पैकिंग (20) (, 25) और (33) की लिप दिशा चार्ट में दर्शाई गई दिशा के अनुरूप होनी चाहिए। 4) एक बेहतर सीलिंग परिणाम प्राप्त करने के लिए, तरल पदार्थ की टोपी पर बोल्टों को विपरीत कोणों से वैकल्पिक रूप से तेज किया जाना चाहिए। समस्या निवारण 1. वायु प्रवाह के साथ निकास के खुलने से कुछ द्रव निकल जाता है। किसी भी क्षति के लिए डायाफ्राम की जाँच करें। शिथिलता के लिए डायाफ्राम पेंच की जाँच करें 2. आउटलेट तरल पदार्थ में हवा के बुलबुले होते हैं अच्छी सीलिंग के लिए चूषण पाइप कनेक्शन की जाँच करें। अच्छी सीलिंग के लिए सक्शन पाइप और इनटेक के बीच कनेक्शन की जाँच करें। इंटेक मैनिफोल्ड और फ्लुइड कैप के बीच ओ रिंग की जाँच करें। ढीलेपन के लिए डायाफ्राम शिकंजा की जाँच करें। 3. कम पंप आउटपुट हवा की आपूर्ति स्थिर है। किसी भी रुकावट के लिए इनलेट / आउटलेट की जाँच करें। हवा की जकड़न के लिए इनटेक को कई गुना जोड़ने वाले कनेक्टर्स की जाँच करें कि गेंद सीट से चिपकी नहीं है या गेंद अनुचित तरीके से नहीं बैठी है। 4. जब कोई घूमने वाला आंदोलन न हो तो हवा को निकास खोलने से छुट्टी दे दी जाती है। स्लाइड वाल्व (35) पर सील की अंगूठी (33) की जांच करें। ट्रिगर रॉड (45) पर सील की अंगूठी (20) की जांच करें। डायाफ्राम लिंक रॉड पर सील की अंगूठी (25) की जांच करें
