उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | झिल्ली पंप | आवेदन पत्र: | विभिन्न मजबूत एसिड |
|---|---|---|---|
| गुरेंटी: | एक साल | शोर स्तर: | 70dB |
| प्रमुखता देना: | एसिड डायाफ्राम पंप,दो तरह से पोर्टेबल डायाफ्राम पंप; |
||

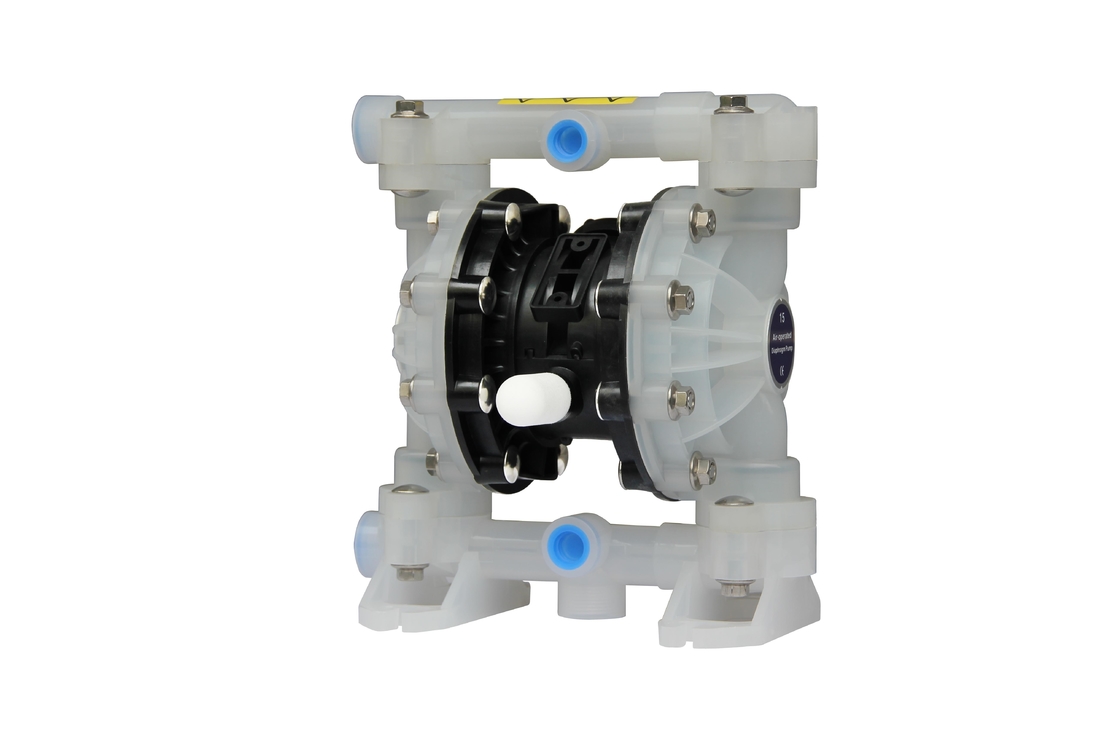

डबल एक्टिंग पॉलीप्रोपाइलीन डायाफ्राम पंप एयर ड्रिवेन सबमर्सिबल
वायु डायाफ्राम पंप
(a . के रूप में भी जानते हैंझिल्ली पंप, हवा संचालित डबल डायाफ्राम पंप (AOOD)यावायवीय डायाफ्राम पंप) जो द्रव को पंप करने के लिए रबर, थर्मोप्लास्टिक या डायाफ्राम और डायाफ्राम के दोनों ओर उपयुक्त वाल्व (चेक वाल्व, बटरफ्लाई वाल्व, फ्लैप वाल्व, या शट-ऑफ वाल्व के किसी अन्य रूप) की पारस्परिक क्रिया के संयोजन का उपयोग करता है।
| वस्तु | विवरण | इकाई | संदर्भ चित्र |
| 1 | अधिकतम वायु प्रवेश दबाव | एमपीए | 0.69 |
| 2 | अधिकतम प्रवाह दर | 1 मिनट | 46 |
| 3 | अधिकतम लिफ्ट | एम | 70 |
| 4 | अधिकतम आउटलेट दबाव | एमपीए | 0.69 |
| 5 | अधिकतम कण आकार | मिमी | 2.5 |
| 6 | वज़न | किलोग्राम | 2.8 |
| 7 | शोर स्तर | डाटाबेस | 70 |
वायु डायाफ्राम पंप
1. गैर रिसाव
2. अच्छा आत्म भड़काना प्रदर्शन
3. सभी प्रकार के माध्यमों को संप्रेषित करें
4. सामग्री: कास्ट स्टील, अलु, एसएस, पीपी
आवेदन पत्र
पंप विभिन्न मजबूत एसिड, क्षार और संक्षारक तरल आदि को चूस सकता है।
सामान्य विवरण
डायाफ्राम पंप कम हवा के दबाव और उपलब्ध सामग्री संगतता विकल्पों की एबी रोड रेंज पर भी उच्च मात्रा में वितरण प्रदान करता है। मॉडल और विकल्प चार्ट देखें। पंप मॉड्यूलर वायु मोटर और द्रव अनुभाग के साथ प्रदान किया जाता है।
वायु संचालित डायाफ्राम पंप वैकल्पिक रूप से वायु कक्ष में दबाव अंतर का उपयोग करके द्रव कक्ष में सेवन द्रव दबाव और सकारात्मक द्रव दबाव उत्पन्न करता है।गेंद वाल्व द्रव के आगे के प्रवाह को सुनिश्चित कर सकता है।
हवा का दबाव लागू होते ही पंप साइकिल चलाना शुरू हो जाएगा और यह पंप करना और मांग को पूरा करना जारी रखेगा।यह लाइन प्री-सुनिश्चित बनाएगा और बनाए रखेगा और अधिकतम लाइन दबाव (डिस्पेंसिंग डिवाइस बंद) तक पहुंचने के बाद साइकिल चलाना बंद कर देगा और आवश्यकतानुसार पंपिंग फिर से शुरू कर देगा।
द्रव खंड विच्छेदन
ऊपरी और निचले मैनिफोल्ड (1) और (11) को हटा दें।
गेंद (2), "ओ" रिंग (3) (47) और बॉल सीट (4) निकालें।
द्रव टोपी निकालें (5)।
नोट: केवल डायाफ्राम मॉडल प्राथमिक डायाफ्राम (6ए) और बैकअप डायाफ्राम (6) का उपयोग करते हैं।फ्लुइड सेक्शन इलस्ट्रेशन में ऑक्स इलियरी व्यू देखें।
पेंच (10), वॉशर (9), डायाफ्राम (6A, 6) और डायाफ्राम वॉशर (7, 8) निकालें।
नोट: (23) डायाफ्राम रॉड की सतह को खरोंच या खराब न करें।
द्रव खंड पुन: संयोजन
रिवर्स ऑर्डर में फिर से इकट्ठा करें।
सभी भागों को साफ और निरीक्षण करें।आवश्यकतानुसार पुराने या क्षतिग्रस्त भागों को नए भागों से बदलें।
ग्रीस के साथ (23) डायाफ्राम रॉड और 25) "Y" रिंग को लुब्रिकेट करें।
डायफ्राम रॉड (23) को सहायक इंस्टॉलेशन टूल से ठीक करें।
बोल्ट और नट्स के अंतिम बन्धन से पहले, कृपया यह निर्धारित करें कि क्या डायाफ्राम (6A,6) को द्रव कैप (5) के साथ ठीक से संरेखित किया गया है ताकि डायाफ्राम के घुमाव से बचा जा सके।
डायाफ्राम का उपयोग करने वाले मॉडलों के लिए: साइड में तीन रबर डायफ्राम (6), जो एयर्स साइड "एयर चैंबर" से चिह्नित होते हैं, पंप बॉडी के सामने लगे होते हैं।
पंप शुरू करें, कुछ समय तक चलने के बाद बन्धन और सीलिंग की जाँच करें।
