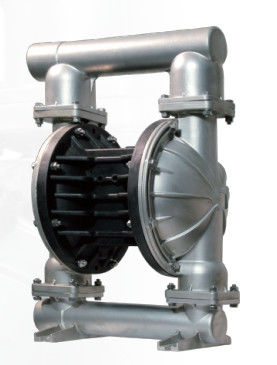

दोहरी औद्योगिक डायाफ्राम पंप, 1.5 इंच एयर संचालित सबमर्सिबल पंप

पंप मॉडल प्लेट पर बताए अनुसार अधिकतम इनलेट हवा के दबाव से अधिक न हो।

• पंप का एयर इनलेट हवा की आपूर्ति से जुड़ा होता है जिसमें पर्याप्त क्षमता होती है और जिसमें से दबाव डिजाइन आवश्यकताओं के अनुरूप होता है।
• स्वच्छ संपीड़ित हवा पंप के सेवा जीवन के विस्तार के लिए बनाती है।
• यदि वायु आपूर्ति लाइन एक कठिन पाइप है, तो पंप और पाइप को जोड़ने वाली छोटी नली कंपन और घुमा को कम कर सकती है। (यह एक वृद्धि टैंक या द्रव बफ़र्स के साथ तरल पदार्थ में पल्स को कम करने के लिए अनुशंसित है।)
• हवा का सेवन पाइप और दबाव-विनियमन फिल्टर को उनके वजन के कारण समर्थित होना चाहिए। यदि पाइप समर्थित नहीं है, तो यह पंप को नुकसान पहुंचा सकता है।
• पंप की हवा का सेवन पाइप दबाव विनियमन वाल्व के साथ स्थापित किया जाना चाहिए ताकि यह सुनिश्चित हो सके कि वायु आपूर्ति दबाव निर्दिष्ट सीमा से अधिक नहीं है।

मैनुअल में निर्दिष्ट सीमा दबाव का उपयोग पंप के संचालन में नहीं किया जा सकता है, अन्यथा व्यक्तिगत चोट, पंप क्षति या संपत्ति का नुकसान अत्यधिक वायु दबाव से उत्पन्न होगा।

• सुनिश्चित करें कि सामग्री होज़ और अन्य घटक इस पंप द्वारा विकसित द्रव दबाव को समझने में सक्षम हैं। क्षति या पहनने के लिए सभी hoses की जाँच करें। कुछ वितरण उपकरण स्वच्छ और उचित स्थिति में है।

स्टेटिक स्पार्क। विस्फोट के कारण गंभीर चोट या मृत्यु हो सकती है। ग्राउंड पंप और पंपिंग सिस्टम।

• स्पार्क्स ज्वलनशील पदार्थ और वाष्प को प्रज्वलित कर सकते हैं।
• सुरक्षित पंप, कनेक्शन और सभी संपर्क बिंदु कंपन और संपर्क या स्थिर स्पार्क की पीढ़ी से बचने के लिए।
• उचित वेंटिलेशन का उपयोग करें।
• सूजन को गर्मी, खुली लपटों और चिंगारियों से दूर रखें।
• कंटेनर जब इस्तेमाल में न हों तो उन्हें बंद रखें।

पंप से निर्वहन में अशुद्धियां हो सकती हैं, जिससे गंभीर चोट लग सकती है। जॉबसाइट से पाइप के माध्यम से और ऑपरेटर के आसपास डिस्चार्ज को दूर किया जा सकता है।

यहां तक ​​कि अगर डायाफ्राम फट जाता है, तो यह निकास मफलर से भी जबरन सामग्री का निर्वहन कर सकता है।

• जब खतरनाक या ज्वलनशील सामग्री को पंप किया जाता है, तो पाइपलाइन के माध्यम से डिस्चार्ज को सुरक्षित दूरस्थ स्थान पर हटाया जा सकता है।
• पंप और मफलर के बीच न्यूनतम बोर में 3/8 "के इंटरफेस का उपयोग किया जाता है।

HAZARDOUS दबाव। गंभीर चोट या संपत्ति की क्षति हो सकती है। सिस्टम पर दबाव डालते समय, पंप, होसेस या डिस्पेंसिंग वॉल्व की सेवा या सफाई न करें। हवा की आपूर्ति लाइन को डिस्कनेक्ट करें और डिस्पेंसिंग वाल्व या डिवाइस और / या ध्यान से और धीरे-धीरे ढीला हो जाना और आउटलेट नली या पंप से पाइपिंग को हटाकर sys -tem से दबाव को राहत दें।

खतरनाक सामग्री। गंभीर चोट या संपत्ति के नुकसान का कारण बन सकता है। कारखाने या सेवा केंद्र में खतरनाक सामग्री वाले पंप को वापस करने का प्रयास न करें। सुरक्षित हैंडलिंग प्रथाओं को स्थानीय और राष्ट्रीय कानूनों और सुरक्षा कोड आवश्यकताओं का पालन करना चाहिए।

• उचित हैंडलिंग निर्देशों के लिए आपूर्तिकर्ता से सभी सामग्रियों पर सामग्री सुरक्षा डेटा पत्रक प्राप्त करें।

धमाका खतरा: कुछ मॉडल, एक साथ कुछ हिस्सों के साथ जो तरल पदार्थ संपर्क करते हैं, एल्यूमीनियम से बने होते हैं, इसलिए उन्हें ट्राइक्लोरोएथेन, मिथाइलीन क्लोराइड या अन्य हैलोजेनेटेड हाइड्रोकार्बन सॉल्वैंट्स के साथ उपयोग में नहीं लाया जा सकता है, अन्यथा वे प्रतिक्रिया कर सकते हैं और विस्फोट का कारण बन सकते हैं।

• इस प्रकार के विलायक के साथ उपयोग करने से पहले, संगतता सुनिश्चित करने के लिए पंप मोटर के द्रव कैप, मैनिफोल्ड्स और सभी द्रव संपर्क भागों का निरीक्षण करना आवश्यक है।
• पंप को सक्शन पाइप को छोटा करने के लिए जहां तक ​​संभव हो उत्पाद के करीब रखा जाना चाहिए और भागों की संख्या को सबसे बड़ी सीमा तक कम करना चाहिए।
• डायाफ्राम के सेवा जीवन का विस्तार करने के लिए, हमें पंप को जितना संभव हो उतना पंप किए गए तरल पदार्थ के करीब रखना होगा। जब इनलेट दबाव द्रव स्तंभ के 10 फीट (3 मीटर) से अधिक हो जाता है, तो डायाफ्राम की सेवा जीवन का विस्तार करने के लिए दबाव राहत और विनियमन उपकरणों का एक सेट स्थापित करना आवश्यक है।
• हमें इनलेट और आउटलेट पाइप के लिए प्रत्येक एडेप्टर को सील करना सुनिश्चित करना चाहिए।
• सील घटकों के रेंगने से उत्पन्न होने वाले ढीलेपन से बचने के लिए उत्पाद के उपयोग से पहले सभी फास्टनरों को एक बार फिर से कड़ा कर दिया जाना चाहिए और प्रभावी रूप से तरल पदार्थ या हवा के रिसाव को रोकना चाहिए।

पंप गीले भागों की रासायनिक संगतता की पुष्टि करें और पदार्थ पंप किया जा रहा है, प्लावित या फिर से प्रसारित किया जाता है। रासायनिक संगतता को टेम्पर्ड-फ्लूड या परिचालित होने वाले पदार्थों के भीतर रसायन (एस) के स्वभाव और एकाग्रता के साथ बदल सकते हैं। विशिष्ट द्रव संगतता के लिए, रासायनिक निर्माता से परामर्श करें।

अधिकतम तापमान केवल मेक्सी-स्टैक पर आधारित होते हैं। कुछ रसायनों से अधिकतम सुरक्षित ऑपरेटिंग तापमान में काफी कमी आएगी। रासायनिक अनुकूलता और तापमान सीमित करने के लिए रासायनिक निर्माता से परामर्श करें।

सुनिश्चित करें कि इस उपकरण के सभी ऑपरेटरों को विशेष रूप से प्रशिक्षित किया गया है, सुरक्षित संचालन प्रथाओं को समझा और उपकरणों की सीमाओं को समझा। वे जानते हैं कि जरूरत पड़ने पर पीपीई कैसे पहनें।

पाइपिंग सिस्टम के संरचनात्मक समर्थन के लिए पंप का उपयोग न करें। निश्चित रहें कि सिस्टम के पुर्ज़ों को पंप वाले हिस्से पर तनाव को रोकने के लिए ठीक से सपोर्ट दिया गया है

• सक्शन और डिस्चार्ज कनेक्शन लचीला शंकु-जैसे (जैसे कि नली) होना चाहिए, कठोर पाइप नहीं होना चाहिए, और पंप किए जाने वाले पदार्थ के साथ संगत होना चाहिए।

यह पंप को अनावश्यक क्षति को रोकने के लिए आवश्यक है। यदि इसे लंबे समय तक बेकार रहना है, तो कृपया प्रत्येक उपयोग के बाद इसे अच्छी तरह से साफ करें।

• पंप में बचा हुआ उत्पाद पंप पर सूखा या चिपचिपा हो जाएगा, जो अगली शुरुआत से पहले डायाफ्राम और वाल्व की समस्याओं को जन्म देगा। ठंड के तापमान पर, उपयोग के बाद किसी भी परिस्थिति में पंप को पूरी तरह से खाली करना होगा।
• किसी भी समय उपयुक्त असेंबली प्राप्त करने के लिए उपयोगकर्ताओं के डाउनटाइम को कम करने में यह एक प्रभावी तरीका है। प्रामाणिक BSK स्पेयर पार्ट्स का अनुप्रयोग उत्पाद जीवन के विस्तार और प्रदर्शन के खेल के लिए अनुकूल होगा।

सामान्य विवरण

BSK डायाफ्राम पंप कम हवा के दबाव और सामग्री संगतता विकल्पों की एब रोड रेंज पर भी उच्च मात्रा में वितरण प्रदान करता है। मॉडल और विकल्प चार्ट के लिए देखें। BSK पंप को संशोधित वायु मोटर और द्रव अनुभाग के साथ प्रदान किया जाता है।

हवा से संचालित डायाफ्राम पंप वैकल्पिक रूप से हवा के कक्ष में दबाव अंतर का उपयोग करके द्रव कक्ष में सेवन द्रव दबाव और सकारात्मक द्रव दबाव उत्पन्न करता है। गेंद वाल्व द्रव के आगे प्रवाह को सुनिश्चित कर सकता है।

पंप साइकलिंग शुरू हो जाएगी क्योंकि हवा का दबाव लागू होता है और यह मांग के साथ पंप करना जारी रखेगा। यह लाइन प्रेसीडेंट का निर्माण और रखरखाव करेगा और अधिकतम लाइन दबाव (डिसपेंसिंग डिवाइस बंद) होने के बाद साइकिल चलाना बंद कर देगा और आवश्यकतानुसार पम्पिंग फिर से शुरू करेगा।

वायु और स्नेहन के लिए आवश्यकताएँ

उत्कृष्ट वायु दबाव। पंप क्षति, व्यक्तिगत चोट या संपत्ति की क्षति का कारण बन सकता है।

• 50 माइक्रोन से बड़े कणों को छानने में सक्षम फिल्टर का उपयोग वायु आपूर्ति पर किया जाना चाहिए। विधानसभा या मरम्मत के दौरान लागू होने वाले "ओ" रिंग स्नेहक के अलावा कोई स्नेहन आवश्यक नहीं है।
• यदि लुब्रिकेटेड हवा मौजूद है, तो सुनिश्चित करें कि यह पंप के एयर मोटर सेक्शन में "O" रिंग्स और सील्स के साथ संगत है।

ऑपरेटिंग निर्देश

• यदि पंप की जा रही सामग्री समय के लिए उपयोग में न हो तो "सेट अप" के अधीन होने पर पंप को हमेशा एक विलायक के साथ संगत प्रवाहित करें।
• पंप से हवा की आपूर्ति को डिस्कनेक्ट करें यदि यह कुछ घंटों के लिए निष्क्रिय होना है।
• आउटलेट सामग्री की मात्रा न केवल हवा की आपूर्ति से बल्कि इनलेट पर उपलब्ध सामग्री की आपूर्ति से भी नियंत्रित होती है। सामग्री की आपूर्ति टयूबिंग बहुत छोटा या प्रतिबंधात्मक नहीं होना चाहिए। सुनिश्चित करें कि नली का उपयोग न करें जो ढह सकती है।
• जब डायाफ्राम पंप का उपयोग एक मजबूर-स्तनपान (बाढ़ वाले इनलेट) स्थिति में किया जाता है, तो यह सिफारिश की जाती है कि एयर इनलेट में "चेक वाल्व" स्थापित किया जाए।
• कंपन द्वारा क्षति के खिलाफ बीमा करने के लिए एक उपयुक्त सतह पर डायाफ्राम पंप पैरों को सुरक्षित करें।

रखरखाव

• कृपया विधानसभा चित्र में घटक योजनाबद्ध का उल्लेख क्रम संख्या और भागों के नाम देखने के लिए करें और भागों और रखरखाव सेवा पैक की जानकारी को समझें।
• कुछ बीएसके भागों को "पहने हुए भाग" के रूप में चिह्नित किया जाता है, जो त्वरित सेवा और डाउनटाइम में कमी को कम कर सकता है।
• सेवा किट को दो अलग-अलग डायाफ्राम पंप कार्यों के लिए विभाजित किया जाता है: 1. AIR सेक्शन, 2. फ्लूड सेक्शन। FLUID SEC -TION को विशिष्ट भाग MATERIAL OPTIONS से ​​मिलान करने के लिए आगे विभाजित किया गया है।
• सेवा के नासमझी और आश्वस्त होने के दौरान संवेदनशील आंतरिक बढ़ते भागों को गंदगी और विदेशी पदार्थों से संदूषण से बचाने के लिए एक साफ काम की सतह प्रदान करें।
• सेवा गतिविधि के अच्छे रिकॉर्ड रखें और पूर्व-रखरखाव रखरखाव कार्यक्रम में पंप शामिल करें।
• विघटित करने से पहले, पंप से खाली निकास सामग्री को पंप से नाली की सामग्री के लिए उल्टा करके पंप पर मोड़ दें।

द्रव अनुभाग की अभिव्यक्ति

• ऊपरी और निचले कई गुना (1) और (11) निकालें।
• गेंद (2), "O" रिंग (3) (47) और बॉल सीट (4) निकालें।
• द्रव की टोपी (5) निकालें।

नोट: केवल डायाफ्राम मॉडल एक प्राथमिक डायाफ्राम (6A) और एक बैकअप डायाफ्राम (6) का उपयोग करते हैं। तरल धारा अनुभाग चित्रण में ऑल आइरी दृश्य देखें।

• पेंच (10), वॉशर (9), डायफ्राम (6 ए, 6) और डायफ्राम वॉशर (7, 8) निकालें।
  नोट: (23) डायाफ्राम रॉड की सतह को खरोंच या शादी न करें।

द्रव खंड की अभिक्रिया

• उल्टे क्रम में फिर से इकट्ठा करना।
• सभी भागों को साफ और निरीक्षण करें। आवश्यकतानुसार पहने या क्षतिग्रस्त भागों को नए भागों से बदलें।
• चिकनाई (23) डायाफ्राम रॉड और 25) "Y" चर्बी वाली अंगूठी।
• सहायक स्थापना उपकरण के साथ डायाफ्राम रॉड (23) को ठीक करें।
• बोल्ट और नट्स के अंतिम बन्धन से पहले, यह निर्धारित करें कि डायाफ्राम (6A, 6) डायफ्राम के घुमा से बचने के लिए द्रव कैप (5) के साथ ठीक से संरेखित है या नहीं।
• टेफ्लॉन डायाफ्राम का उपयोग करने वाले मॉडल के लिए: साइड में तीन रबर डायाफ्राम (6), जो AIRS SIDE "एयर चैंबर" से चिह्नित हैं, पंप बॉडी के सामने लगे हैं।
• पंप शुरू करें, समय की अवधि के लिए चलने के बाद बन्धन और सीलिंग की जांच करें।

द्रव अनुभाग में भागों के डिस्सैड
