उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद: | वायवीय संचालित डायाफ्राम पंप | अधिकतम कण आकार: | 7 मिमी |
|---|---|---|---|
| आवेदन: | जल उपचार उद्योग | फ़ीचर: | गैर रिसाव |
| प्रमुखता देना: | स्टेनलेस डायाफ्राम पंप,औद्योगिक डायाफ्राम पंप |
||
एसएस एयर संचालित डबल डायाफ्राम वैक्यूम पंप 8.3बार सेल्फ प्राइमिंग
एयर डायाफ्राम पंप (एक झिल्ली पंप के रूप में भी जाना जाता है, हवा संचालित डबल डायाफ्राम पंप (AOOD) या वायवीय डायाफ्राम पंप ) जो एक रबड़, थर्माप्लाय या टेफ्लोंडीफ्राम और घूमने वाले वाल्व के दोनों तरफ उपयुक्त वाल्व के संयोजन का उपयोग करता है , एक तरल पदार्थ को पंप करने के लिए तितली वाल्व, फ्लैप वाल्व, या शट-ऑफ वाल्व का कोई अन्य रूप)।
| मद | विवरण | इकाई | संदर्भ चित्र |
| 1 | अधिकतम वायु प्रवेश दबाव | MPA | 0.83 |
| 2 | अधिकतम प्रवाह दर | एल / मिन | 667 |
| 3 | अधिकतम लिफ्ट | एम | 70 |
| 4 | अधिकतम आउटलेट दबाव | MPA | 0.83 |
| 5 | अधिकतम कण आकार | मिमी | 7 |
| 6 | वजन | किलोग्राम | 28 |
| 7 | शोर का स्तर | डाटाबेस | <70 |
काम करने का सिद्धांत
एक डायाफ्राम से सुसज्जित दो सममित पंप कक्ष में, जो एक केंद्र युगल स्टेम द्वारा जुड़ा हुआ है। संपीड़ित हवा पंप इनलेट वाल्व से आती है, और एक गुहा में प्रवेश करती है, डायाफ्राम आंदोलन को धक्का देती है, और दूसरे गुहा से निकलने वाली गैसें। एक बार गंतव्य पर पहुंचने के बाद, गैस वितरण घटक स्वचालित रूप से हवा को दूसरे कक्ष में संपीड़ित करेगा, डायाफ्राम को विपरीत दिशा में धकेल देगा, इस प्रकार घूमने वाले आंदोलन के लिए दो डायाफ्राम को निरंतर सिंक्रनाइज़ेशन करना होगा।
संपीड़ित हवा वाल्व में जाती है, डायाफ्राम को सही गति से बनाते हैं, और कक्ष सक्शन माध्यम में प्रवेश करते हैं, गेंद को कमरे में धकेलते हैं, साँस के कारण गेंद वाल्व बंद हो जाता है, बाहर निकलने के माध्यम से छुट्टी दे दी जाती है, और गेंद वाल्व खोला और एक ही समय में गेंद वाल्व को बंद करें, वापस प्रवाह को रोकें, इस प्रकार प्रवेश से निकलने वाले माध्यम को मध्यम से रहित बनाने के लिए, निकास से बाहर निकलें।
आवेदन क्षेत्र:
रासायनिक उद्योग; कोटिंग उद्योग; चित्रकारी उद्योग; डाई उद्योग; वर्णक और वस्त्र रासायनिक उद्योग; खाद्य उद्योग; जल उपचार उद्योग; पेट्रोलियम उद्द्योग; पर्यावरण संरक्षण उद्योग; औषधीय उद्योग
विशेष विवरण
एयर डायाफ्राम पंप
1. गैर रिसाव
2. अच्छा आत्म भड़काना प्रदर्शन
3. सभी प्रकार के माध्यम को जीतो
4. सामग्री: कास्ट स्टील, अलु, एसएस, पीपी
ए 50 XX - एक्सएक्सएक्स - एक्स ( मॉडल चयन)
पाइप मुंह का रूप: ए-बीएसपी बी-एनपीटी (एफ) सी-निकला हुआ किनारा
डायाफ्राम सामग्री: 9 - सैंटोप्रेन एच - हेट्रेल टी - पीटीएफई / सैंटोप्रीन
बॉल मटेरियल: 9 -सेंटोप्रीन एच - हेट्रे टी - पीटीएफई ए - एसीटल
बॉल सीट सामग्री: P / K -Polypropylene / Kynoar SS –Stainless Steel
पंप सामग्री: SS-स्टेनलेस स्टील AL-एल्यूमीनियम मिश्र धातु CI- कार्बन स्टील P / K -Polypropylene / आयनों
अधिकतम लागू तापमान सीमाएँ (डायाफ्राम / गेंद / सील सामग्री)
एसेटल · · · · · · · · · · · · · ’’ के आधार पर - 150 ° F (4.4- 65.5 ° C)
सैंटोप्रीन · · · · · · · · · · · · ’’ सेंटोप्रीन · · · · · · · · · · · सेपरोप्रेन · · · · ’’ -40 ° - 107.2 ° C) Teflon · · · · · · · · · · · · हवा के तापमान के आधार पर · हवा का तापमान 40 डिग्री - 220 ° F (4.4 ° - 104 ° C) Nitrile · · · · · · · · · · · · · हवा के तापमान के आधार पर · हवा के तापमान में वृद्धि हुई है। पानी के तापमान में 10 डिग्री - 180 ° F (-12 ° - 82 ° C) Viton · हवा के तापमान को बढ़ाने के लिए पानी के छींटे में हवा के तापमान में वृद्धि हुई है। ° -176.6 ° C) Hytrel · · · · · · · · · · · · · · · · · काया> · · · · · · · · · · · · · · · · · · · · · · · · · लिखता है [·] · हवा के तापमान को बढ़ाने के लिए · तापमान -20 डिग्री -150 ° F (-12 ° - 93 ° C) किन्नर · · · · · · · · · · · हवा के तापमान के आधार पर · हवा के तापमान को बढ़ाने के लिए तापमान में वृद्धि हुई है। हवा के तापमान में वृद्धि हुई है।

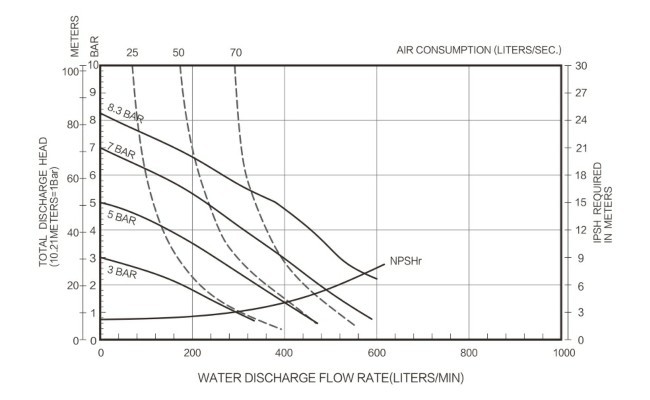

2 "प्रवाह आरेख
