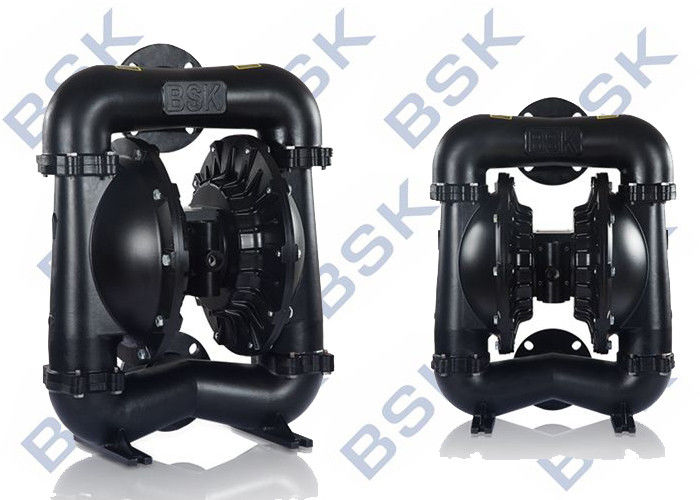

सबमर्सिबल एयर संचालित डायाफ्राम पंप, सकारात्मक विस्थापन पंप

कास्टिंग स्टील पनडुब्बी डायाफ्राम पंप, सकारात्मक विस्थापन पंप

आवेदन और लाभ:

वायवीय डायाफ्राम पंप संपीड़ित हवा के साथ संचालित होते हैं। डायाफ्राम पंप कणों के साथ तरल पदार्थ पंप करने के लिए उपयुक्त है, और विभिन्न तरल पदार्थ, जो अत्यधिक चिपचिपा, वाष्पशील, संक्षारक या विषाक्त होते हैं, साथ ही साथ कोलाइड भी होते हैं। पंप शरीर एल्यूमीनियम मिश्र धातु, कच्चा लोहा या स्टेनलेस स्टील से बना है। डायाफ्राम नाइट्राइल रबर, क्लोरोनगोरूटा रबर, फ्लोरोइन रबर जैसे उच्च गुणवत्ता वाले रबर से बना है। डायाफ्राम पंप व्यापक रूप से पेट्रोलियम रसायन, इलेक्ट्रॉनिक, सिरेमिक, खाद्य और कपड़ा उद्योगों में उपयोग किया जाता है।

विशेष विवरण

एयर डायाफ्राम पंप
1. गैर रिसाव
2. अच्छा आत्म भड़काना प्रदर्शन
3. सभी प्रकार के माध्यम को जीतो
4. सामग्री: कास्ट स्टील, अलु, एसएस, पीपी

सामान्य विवरण

एयर डायाफ्राम पंप (एक झिल्ली पंप के रूप में भी जाना जाता है, हवा संचालित डबल डायाफ्राम पंप (AOOD) या वायवीय डायाफ्राम पंप ) जो एक रबड़, थर्माप्लाय या टेफ्लोंडीफ्राम और घूमने वाले वाल्व के दोनों तरफ उपयुक्त वाल्व के संयोजन का उपयोग करता है , एक तरल पदार्थ को पंप करने के लिए तितली वाल्व, फ्लैप वाल्व, या शट-ऑफ वाल्व का कोई अन्य रूप)।

डायाफ्राम पंप कम हवा के दबाव में भी उच्च मात्रा में वितरण प्रदान करता है और उपलब्ध सामग्री संगतता विकल्पों की सड़क सीमा। मॉडल और विकल्प चार्ट के लिए देखें। पंप को संशोधित वायु मोटर और द्रव अनुभाग के साथ प्रदान किया जाता है।

हवा से संचालित डायाफ्राम पंप वैकल्पिक रूप से हवा के कक्ष में दबाव अंतर का उपयोग करके द्रव कक्ष में सेवन द्रव दबाव और सकारात्मक द्रव दबाव उत्पन्न करता है। गेंद वाल्व द्रव के आगे प्रवाह को सुनिश्चित कर सकता है।

पंप साइकलिंग शुरू हो जाएगी क्योंकि हवा का दबाव लागू होता है और यह मांग के साथ पंप करना जारी रखेगा। यह लाइन प्रेसीडेंट का निर्माण और रखरखाव करेगा और अधिकतम लाइन दबाव (डिसपेंसिंग डिवाइस बंद) होने के बाद साइकिल चलाना बंद कर देगा और आवश्यकतानुसार पम्पिंग फिर से शुरू करेगा।

एक 2 5 XX - एक्सएक्सएक्स - एक्स ( मॉडल चयन)

पाइप मुंह का रूप: ए-बीएसपी बी-एनपीटी (एफ) सी-निकला हुआ किनारा

डायाफ्राम सामग्री: 9 - सैंटोप्रेन एच - हेट्रेल टी - पीटीएफई / सैंटोप्रीन

बॉल मटेरियल: 9 -सेंटोप्रीन एच - हेट्रे टी - पीटीएफई ए - एसीटल

बॉल सीट सामग्री: P / K -Polypropylene / Kynoar SS –Stainless Steel

पंप सामग्री: SS-स्टेनलेस स्टील AL-एल्यूमीनियम मिश्र धातु CI- कार्बन स्टील P / K -Polypropylene / आयनों

अधिकतम लागू तापमान सीमाएँ (डायाफ्राम / गेंद / सील सामग्री)

एसिटल · · · · · · · · · · · · · · · तैयार की गई एक्सरसाइज · · सी)

सैंटोप्रेन · · · · · · · · · · · · · · सेपरोपुर · · · · · · तापमान · · ° ° + (-40 ° - 107.2 ° C) )

टेफ़लोन · · · · · · · · · · · · · · · · केअर्तन है। ° - 104 ° C)

Nitrile · · · · · · · · · · · · · · · ’# करने के लिए Nitrile · · · · · · · · · ·’ -12 ° - 82 ° C)

विटॉन · · · · · · · · · · · · · · · ’’ के लिए एफ (-40 ° -176.6 ° C)

Hytrel · ··········································· -20 डिग्री -150 ° F (-12 ° - 93 ° C) किन्नर · · · · · · · · · · · · · हवा के तापमान के आधार पर 10 डिग्री -200 डिग्री सेल्सियस (-28.9 ° - 65.5 ° C) पॉलीप्रोपाइलीन · · · · · · · · · · · · · हवा के तापमान के आधार पर हवा का तापमान -12 डिग्री सेल्सियस - 175 ° F (0-79.4 ° C)

1 ” प्रवाह आरेख
