उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | हवा संचालित डबल डायाफ्राम पंप | मैक्स। हवा का दबाव: | 8.3bar |
|---|---|---|---|
| शोर: | <80dB | मैक्स। प्रवाह: | 135 सेमी / |
| प्रमुखता देना: | हवा सक्रिय डायाफ्राम पंप,संपीड़ित हवा डायाफ्राम पंप |
||
वायु संचालित डायाफ्राम पंप, सकारात्मक विस्थापन डायाफ्राम पंप

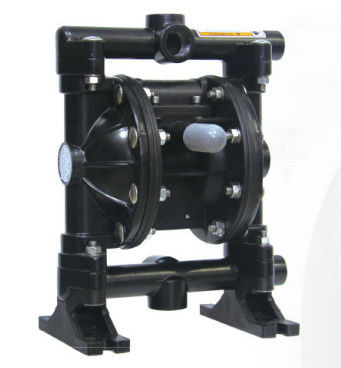

एयर सबमर्सिबल डायाफ्राम पंप परिचय
एयर डायाफ्राम पंप (एक झिल्ली पंप के रूप में भी जाना जाता है, हवा संचालित डबल डायाफ्राम पंप (AOOD) या वायवीय डायाफ्राम पंप ) जो एक रबड़, थर्माप्लाय या टेफ्लॉन्डीफ्राम की पारस्परिक क्रिया के संयोजन का उपयोग करता है और डायाफ्राम के दोनों तरफ उपयुक्त वाल्व (चेक वाल्व) , एक तरल पदार्थ को पंप करने के लिए, तितली वाल्व, फ्लैप वाल्व, या शट-ऑफ वाल्व का कोई अन्य रूप)।
एयर सबमर्सिबल डायाफ्राम पंप विवरण:
वायु प्रवेश द्वार | 1 / 4-18NPTF -1 |
तरल पदार्थ का आउटलेट | 1-11-1 / 2NPTF -1, Rp1-11BSP |
द्रव इनलेट | 1-11-1 / 2NPTF -1, Rp1-11BSP |
मैक्स। बहे | 135L / मिन |
मैक्स। सिर | 70M |
मैक्स। स्व-भड़काना लिफ्ट (सूखा) | 4m |
मैक्स। हवा का दबाव | 8.3bar |
मैक्स। कण व्यास | 3 मिमी |
मैक्स। स्थापना आयाम | 249.5 × 360.5 × 245mm |
वजन | 9.5kg |
शोर | <80dB |
एयर सबमर्सिबल डायाफ्राम पंप अनुप्रयोग और लाभ:
वायवीय डायाफ्राम पंप संपीड़ित हवा के साथ संचालित होते हैं। डायाफ्राम पंप कणों के साथ तरल पदार्थ को पंप करने के लिए उपयुक्त है, और विभिन्न तरल पदार्थ, जो अत्यधिक चिपचिपा, वाष्पशील, संक्षारक या विषाक्त होते हैं, साथ ही साथ कोलाइड भी होते हैं। पंप शरीर एल्यूमीनियम मिश्र धातु, कच्चा लोहा या स्टेनलेस स्टील से बना है। डायाफ्राम उच्च गुणवत्ता वाले रबर जैसे नाइट्राइल रबर, क्लोरोनगुट्टा रबर, फ्लोरोइन रबर से बना है। डायाफ्राम पंप व्यापक रूप से पेट्रोलियम रसायन, इलेक्ट्रॉनिक, सिरेमिक, खाद्य और कपड़ा उद्योगों में उपयोग किया जाता है।
एयर सबमर्सिबल डायाफ्राम पंप सामान्य विवरण
डायाफ्राम पंप कम हवा के दबाव और सामग्री अनुकूलता विकल्पों की एब रोड रेंज पर भी उच्च मात्रा में वितरण प्रदान करता है। मॉडल और विकल्प चार्ट के लिए देखें। बीएसके पंप को संशोधित वायु मोटर और द्रव अनुभाग के साथ प्रदान किया जाता है।
वायु संचालित डायाफ्राम पंप बारी-बारी से हवा के कक्ष में दबाव अंतर का उपयोग करके द्रव कक्ष में सेवन द्रव दबाव और सकारात्मक द्रव दबाव उत्पन्न करता है। गेंद वाल्व द्रव के आगे प्रवाह को सुनिश्चित कर सकता है।
पंप साइकलिंग शुरू हो जाएगी क्योंकि हवा का दबाव लागू होता है और यह मांग के साथ पंप करना जारी रखेगा। यह लाइन प्रेसीडेंट का निर्माण और रखरखाव करेगा और अधिकतम लाइन दबाव (डिसपेंसिंग डिवाइस बंद) होने के बाद साइकिल चलाना बंद कर देगा और आवश्यकतानुसार पम्पिंग फिर से शुरू करेगा।
एयर सबमर्सिबल डायाफ्राम पंप विनिर्देशों
एयर डायाफ्राम पंप
1. गैर रिसाव
2. अच्छा आत्म भड़काना प्रदर्शन
3. सभी प्रकार के माध्यम को जीतो
4. सामग्री: कास्ट स्टील, अलु, एसएस, पीपी
एक 2 5 XX - एक्सएक्सएक्स - एक्स ( मॉडल चयन)
पाइप मुंह का रूप: ए-बीएसपी बी-एनपीटी (एफ) सी-निकला हुआ किनारा
डायाफ्राम सामग्री: 9 - सैंटोप्रीन H - हॉल्टेल टी - PTFE / सैंटोप्रीन
बॉल मटेरियल: 9 -सेंटोप्रीन एच - हेट्रे टी - पीटीएफई ए - एसीटल
बॉल सीट सामग्री: P / K -Polypropylene / Kynoar SS –Stainless Steel
पंप सामग्री: SS-स्टेनलेस स्टील AL-एल्यूमीनियम मिश्र धातु CI- कार्बन स्टील P / K -Polypropylene / आयनों
अधिकतम लागू तापमान सीमाएँ (डायाफ्राम / गेंद / सील सामग्री)
एसीटेल · · · · · · · · · · · · · ’’ · का प्रयोग करें · · · · · ’ - 150 ° F (4.4- 65.5 ° C)
सैंटोप्रीन · · · · · · · · · · · · ’-40 ° - 225 ° F (· -40 ° - 107.2 ° C) Teflon · · · · · · · · · · · · हवा के तापमान के आधार पर तापमान 40 डिग्री - 220 ° F (4.4 ° - 104 ° C) Nitrile · · · · · · · · · · · · हवा के तापमान को बढ़ाने के लिए · हवा के तापमान में वृद्धि · तापमान में वृद्धि - 10 ° - 180 ° F (-12 ° - 82 ° C) Viton · · · · · · · · · · हवा के तापमान के आधार पर · हवा के तापमान में वृद्धि हुई है। पानी के तापमान में वृद्धि हुई है। ° C) Hytrel · · · · · · · · · · · · · · · · · · · · · · से लेकर · · · · · · · · · · ’’ में कर रहे हो। · हवा के तापमान के आधार पर तापमान में वृद्धि -20 डिग्री -150 ° F (-12 ° - 93 ° C) किन्नर · · · · · · · · · · · हवा के तापमान के आधार पर · हवा के तापमान को बढ़ाने के लिए तापमान में वृद्धि हुई है और तापमान में वृद्धि हुई है।
वायु और स्नेहन के लिए आवश्यकताएँ
उत्कृष्ट वायु दबाव। पंप क्षति, व्यक्तिगत चोट या संपत्ति की क्षति का कारण बन सकता है।
ऑपरेटिंग निर्देश
रखरखाव
