| प्रमुखता देना: | संपीड़ित हवा डायाफ्राम पंप,2 इंच हवा डायाफ्राम पंप |
||
|---|---|---|---|
Teflon आरो डबल डायफ्राम पंप सबमर्सिबल के साथ मैकेनिकल
काम करने का सिद्धांत
एक डायाफ्राम से सुसज्जित दो सममित पंप कक्ष में, जो एक केंद्र युगल स्टेम द्वारा जुड़ा हुआ है। संपीड़ित हवा पंप इनलेट वाल्व से आती है, और एक गुहा में प्रवेश करती है, डायाफ्राम आंदोलन को धक्का देती है, और दूसरे गुहा से निकलने वाली गैसें। एक बार गंतव्य पर पहुंचने के बाद, गैस वितरण घटक स्वचालित रूप से हवा को दूसरे कक्ष में संपीड़ित करेगा, डायाफ्राम को विपरीत दिशा में धकेल देगा, इस प्रकार घूमने वाले आंदोलन के लिए दो डायाफ्राम को निरंतर सिंक्रनाइज़ेशन करना होगा।
संपीड़ित हवा वाल्व में जाती है, डायाफ्राम को सही गति से बनाते हैं, और कक्ष सक्शन माध्यम में प्रवेश करते हैं, गेंद को कमरे में धकेलते हैं, साँस के कारण गेंद वाल्व बंद हो जाता है, बाहर निकलने के माध्यम से छुट्टी दे दी जाती है, और गेंद वाल्व खोला और एक ही समय में गेंद वाल्व को बंद करें, वापस प्रवाह को रोकें, इस प्रकार प्रवेश से निकलने वाले माध्यम को मध्यम से रहित बनाने के लिए, निकास से बाहर निकलें।
एयर डायाफ्राम पंप (एक झिल्ली पंप के रूप में भी जाना जाता है, हवा संचालित डबल डायाफ्राम पंप (AOOD) या वायवीय डायाफ्राम पंप ) जो एक रबड़, थर्माप्लाय या टेफ्लोंडीफ्राम और घूमने वाले वाल्व के दोनों तरफ उपयुक्त वाल्व के संयोजन का उपयोग करता है , एक तरल पदार्थ को पंप करने के लिए तितली वाल्व, फ्लैप वाल्व, या शट-ऑफ वाल्व का कोई अन्य रूप)।
| मद | विवरण | इकाई | संदर्भ चित्र |
| 1 | अधिकतम वायु प्रवेश दबाव | MPA | 0.83 |
| 2 | अधिकतम प्रवाह दर | एल / मिन | 192 |
| 3 | अधिकतम लिफ्ट | एम | 70 |
| 4 | अधिकतम आउटलेट दबाव | MPA | 0.83 |
| 5 | अधिकतम कण आकार | मिमी | 3 |
| 6 | वजन | किलोग्राम | 12.3 |
| 7 | शोर का स्तर | डाटाबेस | <70 |
विशेष विवरण
एयर डायाफ्राम पंप
1. गैर रिसाव
2. अच्छा आत्म भड़काना प्रदर्शन
3. सभी प्रकार के माध्यम को जीतो
4. सामग्री: कास्ट स्टील, अलु, एसएस, पीपी
एक 2 5 XX - एक्सएक्सएक्स - एक्स ( मॉडल चयन)
पाइप मुंह का रूप: ए-बीएसपी बी-एनपीटी (एफ) सी-निकला हुआ किनारा
डायाफ्राम सामग्री: 9 - सैंटोप्रेन एच - हेट्रेल टी - पीटीएफई / सैंटोप्रीन
बॉल मटेरियल: 9 -सेंटोप्रीन एच - हेट्रे टी - पीटीएफई ए - एसीटल
बॉल सीट सामग्री: P / K -Polypropylene / Kynoar SS –Stainless Steel
पंप सामग्री: SS-स्टेनलेस स्टील AL-एल्यूमीनियम मिश्र धातु CI- कार्बन स्टील P / K -Polypropylene / आयनों
अधिकतम लागू तापमान सीमाएँ (डायाफ्राम / गेंद / सील सामग्री)
एसेटल · · · · · · · · · · · · · ’’ के आधार पर - 150 ° F (4.4- 65.5 ° C)
Santoprene ················································· · हवा के तापमान के आधार पर - 107.2 ° C) Teflon · · · · · · · · · · · · ·················································· · हवा का तापमान 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile · · · · · · · · · · · · ·················································· · हवा के तापमान के आधार पर · हवा के तापमान में वृद्धि हुई है। तापमान 10 डिग्री - 180 ° F (-12 ° - 82 ° C) विटॉन ·················································· · हवा के तापमान को बढ़ाने के लिए · हवा के तापमान में वृद्धि · हवा के तापमान में वृद्धि ··································· ·················································· · हवा के तापमान के आधार पर · हवा के तापमान को बढ़ाने के लिए -20 डिग्री -150 ° F (-12 ° - 93 ° C) किन्नर · · · · · · ·················································· · हवा के तापमान के आधार पर ·················································· · हवा के तापमान को बढ़ाने के लिए तापमान में वृद्धि हुई है।
1 ” प्रवाह आरेख
सामान्य विवरण

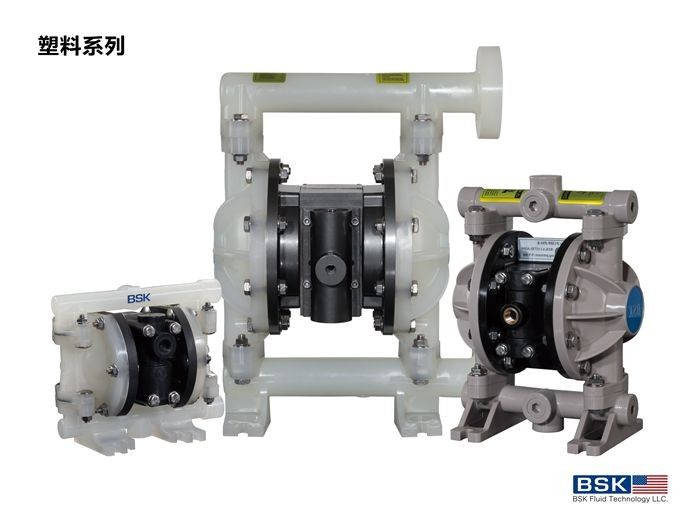

BSK डायाफ्राम पंप कम हवा के दबाव और सामग्री संगतता विकल्पों की एब रोड रेंज पर भी उच्च मात्रा में वितरण प्रदान करता है। मॉडल और विकल्प चार्ट के लिए देखें। BSK पंप को संशोधित वायु मोटर और द्रव अनुभाग के साथ प्रदान किया जाता है।
हवा से संचालित डायाफ्राम पंप वैकल्पिक रूप से हवा के कक्ष में दबाव अंतर का उपयोग करके द्रव कक्ष में सेवन द्रव दबाव और सकारात्मक द्रव दबाव उत्पन्न करता है। गेंद वाल्व द्रव के आगे प्रवाह को सुनिश्चित कर सकता है।
पंप साइकलिंग शुरू हो जाएगी क्योंकि हवा का दबाव लागू होता है और यह मांग के साथ पंप करना जारी रखेगा। यह लाइन प्रेसीडेंट का निर्माण और रखरखाव करेगा और अधिकतम लाइन दबाव (डिसपेंसिंग डिवाइस बंद) होने के बाद साइकिल चलाना बंद कर देगा और आवश्यकतानुसार पम्पिंग फिर से शुरू करेगा।
