| उत्पाद: | कम दबाव डायाफ्राम पंप | अधिकतम प्रवाह दर: | 378l/मिनट |
|---|---|---|---|
| अधिकतम लिफ्ट: | 70 मी | विशेषता: | गैर रिसाव |
| प्रमुखता देना: | वायवीय संचालित डायाफ्राम पंप,वायवीय डबल डायाफ्राम पंप,वैक्यूम डायाफ्राम पंप गैर रिसाव |
||

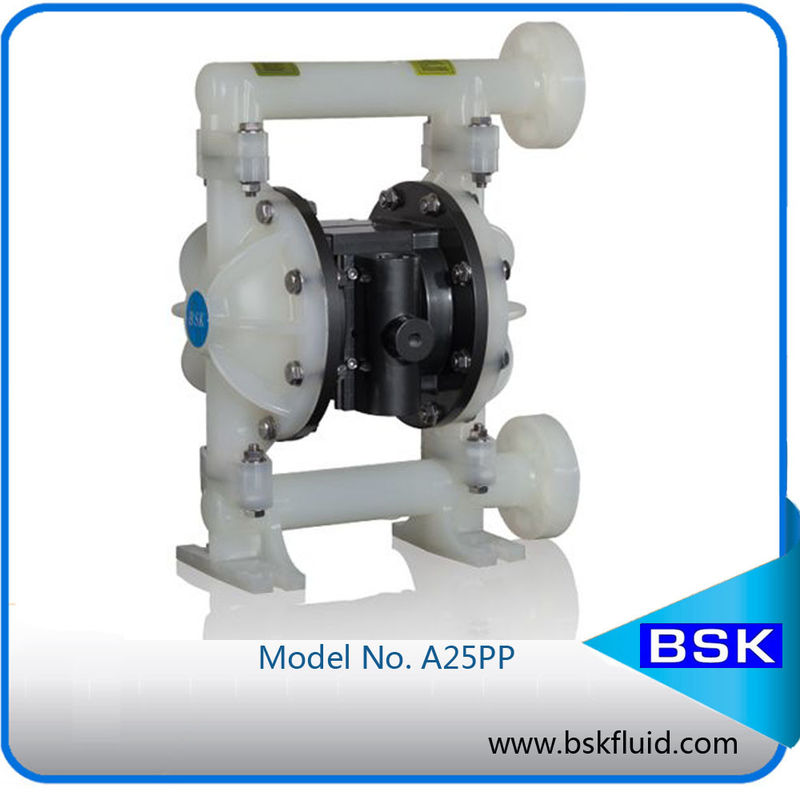

PTFE वैक्यूम डायाफ्राम पंप, मुद्रण स्याही प्लास्टिक उत्पादों पंप्स
वैक्यूम डायाफ्राम पंप परिचय
डायाफ्राम पंप कम हवा के दबाव और सामग्री अनुकूलता विकल्पों की एब रोड रेंज पर भी उच्च मात्रा में वितरण प्रदान करता है। मॉडल और विकल्प चार्ट के लिए देखें। पंप को संशोधित वायु मोटर और द्रव अनुभाग के साथ प्रदान किया जाता है।
वायु संचालित डायाफ्राम पंप बारी-बारी से हवा के कक्ष में दबाव अंतर का उपयोग करके द्रव कक्ष में सेवन द्रव दबाव और सकारात्मक द्रव दबाव उत्पन्न करता है। गेंद वाल्व द्रव के आगे प्रवाह को सुनिश्चित कर सकता है।
पंप साइकलिंग शुरू हो जाएगी क्योंकि हवा का दबाव लागू होता है और यह मांग के साथ पंप करना जारी रखेगा। यह लाइन प्रेसीडेंट का निर्माण और रखरखाव करेगा और अधिकतम दबाव (डिसपेंसिंग डिवाइस बंद) तक पहुंचने के बाद साइकिल चलाना बंद कर देगा और पम्पिंग को फिर से शुरू करेगा।
| मद | विवरण | इकाई | संदर्भ चित्र |
| 1 | अधिकतम वायु प्रवेश दबाव | MPA | 0.83 |
| 2 | अधिकतम प्रवाह दर | एल / मिन | 378 |
| 3 | अधिकतम लिफ्ट | एम | 70 |
| 4 | अधिकतम आउटलेट दबाव | MPA | 0.83 |
| 5 | अधिकतम कण आकार | मिमी | 6 |
| 6 | वजन | किलोग्राम | 23 |
| 7 | शोर का स्तर | डाटाबेस | <70 |
वैक्यूम डायाफ्राम पंप विनिर्देशों
एयर डायाफ्राम पंप
1. गैर रिसाव
2. अच्छा आत्म भड़काना प्रदर्शन
3. सभी प्रकार के माध्यम को जीतो
4. सामग्री: कास्ट स्टील, अलु, एसएस, पीपी
वैक्यूम डायाफ्राम पंप आवेदन और लाभ:
वायवीय डायाफ्राम पंप संपीड़ित हवा के साथ संचालित होते हैं। डायाफ्राम पंप कणों के साथ तरल पदार्थ को पंप करने के लिए उपयुक्त है, और विभिन्न तरल पदार्थ, जो अत्यधिक चिपचिपा, वाष्पशील, संक्षारक या विषाक्त होते हैं, साथ ही साथ कोलाइड भी होते हैं। पंप शरीर एल्यूमीनियम मिश्र धातु, कच्चा लोहा या स्टेनलेस स्टील से बना है। डायाफ्राम उच्च गुणवत्ता वाले रबर जैसे नाइट्राइल रबर, क्लोरोनगुट्टा रबर, फ्लोरोइन रबर से बना है। डायाफ्राम पंप व्यापक रूप से पेट्रोलियम रसायन, इलेक्ट्रॉनिक, सिरेमिक, खाद्य और कपड़ा उद्योगों में उपयोग किया जाता है।
टिप्पणी: तालिका में पंपों का वजन सन्निकटन है .. क्योंकि घटकों के कारण अंतर होगा। सिर्फ संदर्भ के लिए।
सामग्री तापमान सीमाएं (डायाफ्राम / गेंद / सील सामग्री)
सामग्री | आवेदन तापमान रेंज |
पोम | 10 ° -180 ° F (-12 ° - 82 ° C) |
Santoprene® | -40 ° - 225 ° F (-40 ° - 107.2 ° C) |
PTFE | 40 ° - 220 ° F (4.4 ° - 104 ° C) |
Nitrile | 10 ° - 180 ° F (-12 ° - 82 ° C) |
Viton® | -40 ° - 350 ° F (-40 ° -176.6 ° C) |
PVDF | -20 ° -150 ° F (-12 ° - 93 ° C) |
Hytrel® | 10 ° -200 ° F (-28.9 ° - 65.5 ° C) |
पीपी | 32 ° - 175 ° F (0 -79.4 ° C) |
वैक्यूम डायाफ्राम पंप विवरण
BSK डायाफ्राम पंप कम हवा के दबाव पर भी उच्च मात्रा में वितरण और उपलब्ध सामग्री संगतता विकल्पों की एक विस्तृत श्रृंखला प्रदान करता है। बीएसके पंपों में स्टाल प्रतिरोधी डिजाइन, मॉड्यूलर एयर मोटर / तरल पदार्थ अनुभाग हैं।
वायु संचालित डबल डायाफ्राम पंप वायु मंडलों में एक दबाव अंतर का उपयोग करते हुए बारी-बारी से द्रव कक्षों में चूषण और सकारात्मक द्रव दबाव बनाते हैं, गेंद की जाँच से द्रव का सकारात्मक प्रवाह होता है।
वेंटिलेशन के बाद, पंप सितारों को चलाने के लिए, और आउटपुट दबाव वांछित आउटपुट तक पहुंचता है। जब आउटपुट में दबाव अधिकतम सीमा तक पहुंच जाता है (इनलेट और आउटलेट दोनों को बराबर किया जाता है) पंप चलना बंद हो जाएगा। एक बार पाइप लाइन में दबाव अधिकतम वाल्व से कम होने के बाद पंप फिर से शुरू होगा।
रखरखाव
डायाफ्राम पंप रखरखाव ध्यान बिंदुओं को रीसेट करना।
समस्या निवारण मार्गदर्शन
1. एयर आउटलेट में पंप करते समय तरल पदार्थ होता है
जांचें कि क्या डायाफ्राम क्षतिग्रस्त हो गया है
जांचें कि क्या डायाफ्राम बोल्ट ढीला है
2. उत्पादन तरल पदार्थ बुलबुला है
चूषण पाइप के जोड़ों को अच्छी तरह से सील कर दें
चूषण पाइप और द्रव इनलेट को अच्छी तरह से सील कर दें
फ्लूड इनलेट और फ्लुइड कैप के बीच की रिंग को O- रिंग से चेक करें
डायाफ्राम बोल्ट की जाँच करें
3.Pumping क्षमता कम है
जाँच करें कि क्या हवा की आपूर्ति स्थिर है
जांचें कि क्या इनलेट और आउटलेट अवरुद्ध है
द्रव इनलेट के जोड़ की जांच करें और रिसाव न हो
जाँच लें कि क्या बॉल की सीट या बॉल सीट पर बॉल स्टिक उपयुक्त नहीं है
4. पारस्परिक गति के बिना, वायु प्रवाह निकास बंदरगाह से छुट्टी दे दी जाती है
मुख्य वायु वाल्व की सील की गई अंगूठी की जांच करें
पायलट रॉड वाल्व की सील की अंगूठी की जाँच करें
डायाफ्राम रॉड की सील की गई अंगूठी की जाँच करें
