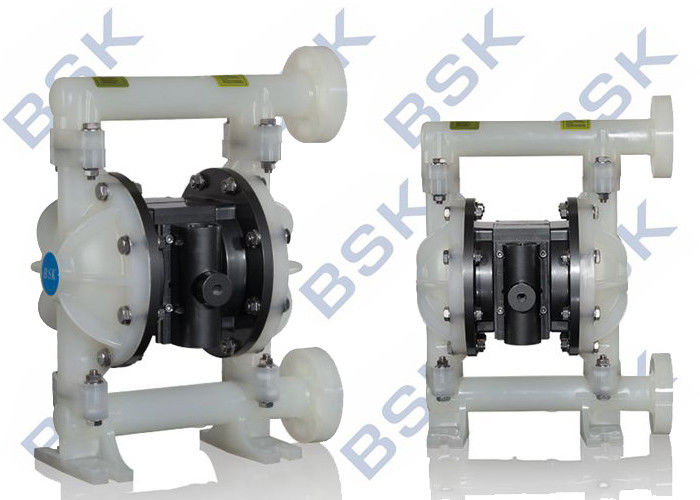

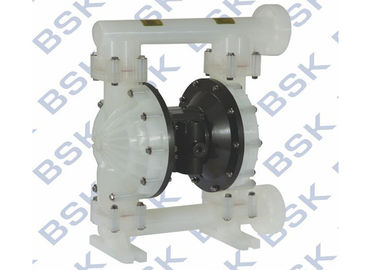

प्लास्टिक एयर ड्रिप डायाफ्राम पंप 1 इंच जंग प्रतिरोधी
एयर डायाफ्राम पंप (एक झिल्ली पंप के रूप में भी जाना जाता है, हवा संचालित डबल डायाफ्राम पंप (AOOD) या वायवीय डायाफ्राम पंप ) जो एक रबड़, थर्माप्लाय या टेफ्लोंडीफ्राम और घूमने वाले वाल्व के दोनों तरफ उपयुक्त वाल्व के संयोजन का उपयोग करता है (चेक वाल्व) , एक तरल पदार्थ को पंप करने के लिए तितली वाल्व, फ्लैप वाल्व, या शट-ऑफ वाल्व का कोई अन्य रूप)।
उत्पाद वर्णन:
वायु प्रवेश द्वार | 1 / 4-18NPTF -1 |
द्रव का आउटलेट | 1 “निकला हुआ किनारा |
द्रव इनलेट | 1 ”निकला हुआ किनारा |
मैक्स। बहे | 135L / मिन |
मैक्स। सिर | 70M |
मैक्स। स्व-भड़काना लिफ्ट (सूखा) | 4m |
मैक्स। हवा का दबाव | 8.3bar |
मैक्स। कण व्यास | 3 मिमी |
मैक्स। स्थापना आयाम | 353 × 477.5 × 233.2mm |
वजन | 9.5kg |
शोर | <80dB |
विशेष विवरण
एयर डायाफ्राम पंप
1. गैर रिसाव
2. अच्छा आत्म भड़काना प्रदर्शन
3. सभी प्रकार के माध्यम को जीतो
4. सामग्री: कास्ट स्टील, अलु, एसएस, पीपी
आवेदन
पंप विभिन्न मजबूत एसिड, क्षार और संक्षारक तरल आदि को चूस सकता है।
सामान्य विवरण
BSK डायाफ्राम पंप कम हवा के दबाव और सामग्री संगतता विकल्पों की एब रोड रेंज पर भी उच्च मात्रा में वितरण प्रदान करता है। मॉडल और विकल्प चार्ट के लिए देखें। BSK पंप को संशोधित वायु मोटर और द्रव अनुभाग के साथ प्रदान किया जाता है।
हवा से संचालित डायाफ्राम पंप वैकल्पिक रूप से हवा के कक्ष में दबाव अंतर का उपयोग करके द्रव कक्ष में सेवन द्रव दबाव और सकारात्मक द्रव दबाव उत्पन्न करता है। गेंद वाल्व द्रव के आगे प्रवाह को सुनिश्चित कर सकता है।
पंप साइकलिंग शुरू हो जाएगी क्योंकि हवा का दबाव लागू होता है और यह मांग के साथ पंप करना जारी रखेगा। यह लाइन प्रेसीडेंट का निर्माण और रखरखाव करेगा और अधिकतम लाइन दबाव (डिसपेंसिंग डिवाइस बंद) होने के बाद साइकिल चलाना बंद कर देगा और आवश्यकतानुसार पम्पिंग फिर से शुरू करेगा।
वायु और स्नेहन के लिए आवश्यकताएँ
उत्कृष्ट वायु दबाव। पंप क्षति, व्यक्तिगत चोट या संपत्ति की क्षति का कारण बन सकता है।
- 50 माइक्रोन से बड़े कणों को छानने में सक्षम फिल्टर का उपयोग वायु आपूर्ति पर किया जाना चाहिए। विधानसभा या मरम्मत के दौरान लागू होने वाले "ओ" रिंग स्नेहक के अलावा कोई स्नेहन आवश्यक नहीं है।
- यदि लुब्रिकेटेड हवा मौजूद है, तो सुनिश्चित करें कि यह पंप के एयर मोटर सेक्शन में "O" रिंग्स और सील्स के साथ संगत है।
ऑपरेटिंग निर्देश
- यदि पंप की जा रही सामग्री समय के लिए उपयोग में न हो तो "सेट अप" के अधीन होने पर पंप को हमेशा एक विलायक के साथ संगत प्रवाहित करें।
- पंप से हवा की आपूर्ति को डिस्कनेक्ट करें यदि यह कुछ घंटों के लिए निष्क्रिय होना है।
- आउटलेट सामग्री की मात्रा न केवल हवा की आपूर्ति से बल्कि इनलेट पर उपलब्ध सामग्री की आपूर्ति से भी नियंत्रित होती है। सामग्री की आपूर्ति टयूबिंग बहुत छोटा या प्रतिबंधात्मक नहीं होना चाहिए। सुनिश्चित करें कि नली का उपयोग न करें जो ढह सकती है।
- जब डायाफ्राम पंप का उपयोग एक मजबूर-स्तनपान (बाढ़ वाले इनलेट) स्थिति में किया जाता है, तो यह सिफारिश की जाती है कि एयर इनलेट में "चेक वाल्व" स्थापित किया जाए।
- कंपन द्वारा क्षति के खिलाफ बीमा करने के लिए एक उपयुक्त सतह पर डायाफ्राम पंप पैरों को सुरक्षित करें।
रखरखाव
- कृपया विधानसभा चित्र में घटक योजनाबद्ध का उल्लेख क्रम संख्या और भागों के नाम देखने के लिए करें और भागों और रखरखाव सेवा पैक की जानकारी को समझें।
- कुछ बीएसके भागों को "पहने हुए भाग" के रूप में चिह्नित किया जाता है, जो त्वरित सेवा और डाउनटाइम में कमी को कम कर सकता है।
- सेवा किट को दो अलग-अलग डायाफ्राम पंप कार्यों के लिए विभाजित किया जाता है: 1. AIR सेक्शन, 2. फ्लूड सेक्शन। FLUID SEC -TION को विशिष्ट भाग MATERIAL OPTIONS से मिलान करने के लिए आगे विभाजित किया गया है।
- सेवा के नासमझी और आश्वस्त होने के दौरान संवेदनशील आंतरिक बढ़ते भागों को गंदगी और विदेशी पदार्थों से संदूषण से बचाने के लिए एक साफ काम की सतह प्रदान करें।
- सेवा गतिविधि के अच्छे रिकॉर्ड रखें और पूर्व-रखरखाव रखरखाव कार्यक्रम में पंप शामिल करें।
- विघटित करने से पहले, पंप से खाली निकास सामग्री को पंप से नाली की सामग्री के लिए उल्टा करके पंप पर मोड़ दें।
द्रव अनुभाग की अभिव्यक्ति
- ऊपरी और निचले कई गुना (1) और (11) निकालें।
- गेंद (2), "O" रिंग (3) (47) और बॉल सीट (4) निकालें।
- द्रव की टोपी (5) निकालें।
नोट: केवल डायाफ्राम मॉडल एक प्राथमिक डायाफ्राम (6A) और एक बैकअप डायाफ्राम (6) का उपयोग करते हैं। तरल धारा अनुभाग चित्रण में ऑल आइरी दृश्य देखें।
- पेंच (10), वॉशर (9), डायफ्राम (6 ए, 6) और डायफ्राम वॉशर (7, 8) निकालें।
नोट: (23) डायाफ्राम रॉड की सतह को खरोंच या शादी न करें।
द्रव खंड की अभिक्रिया
- उल्टे क्रम में फिर से इकट्ठा करना।
- सभी भागों को साफ और निरीक्षण करें। आवश्यकतानुसार पहने या क्षतिग्रस्त भागों को नए भागों से बदलें।
- चिकनाई (23) डायाफ्राम रॉड और 25) "Y" चर्बी वाली अंगूठी।
- सहायक स्थापना उपकरण के साथ डायाफ्राम रॉड (23) को ठीक करें।
- बोल्ट और नट्स के अंतिम बन्धन से पहले, यह निर्धारित करें कि डायाफ्राम (6A, 6) डायफ्राम के घुमा से बचने के लिए द्रव कैप (5) के साथ ठीक से संरेखित है या नहीं।
- टेफ्लॉन डायाफ्राम का उपयोग करने वाले मॉडल के लिए: साइड में तीन रबर डायाफ्राम (6), जो AIRS SIDE "एयर चैंबर" से चिह्नित हैं, पंप बॉडी के सामने लगे हैं।
- पंप शुरू करें, समय की अवधि के लिए चलने के बाद बन्धन और सीलिंग की जांच करें।
