उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | डायाफ्राम ट्रांसफर पंप | गारंटी: | एक साल |
|---|---|---|---|
| सामग्री: | कच्चा इस्पात | मैक्स। प्रवाह: | 135 सेमी / |
| मैक्स। हवा का दबाव: | 8.3bar | वजन: | 9.5Kg |
| प्रमुखता देना: | खाद्य ग्रेड डायाफ्राम पंप,हवा संचालित पनडुब्बी पंप |
||

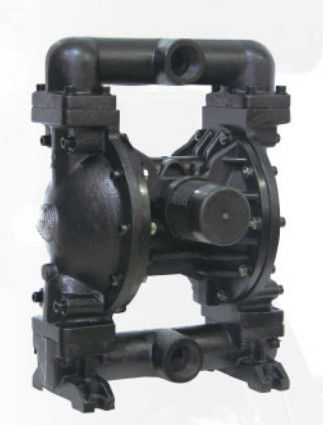

पनडुब्बी / गारा कास्टिंग स्टील डायाफ्राम पंप 135L / मिनट 8.3bar
एयर डायाफ्राम पंप (एक झिल्ली पंप के रूप में भी जाना जाता है, हवा संचालित डबल डायाफ्राम पंप (AOOD) या वायवीय डायाफ्राम पंप ) जो एक रबड़, थर्माप्लाय या टेफ्लोंडीफ्राम और घूमने वाले वाल्व के दोनों तरफ उपयुक्त वाल्व के संयोजन का उपयोग करता है , एक तरल पदार्थ को पंप करने के लिए तितली वाल्व, फ्लैप वाल्व, या शट-ऑफ वाल्व का कोई अन्य रूप)।
सामान्य विवरण
डायाफ्राम ट्रांसफर पंप कम हवा के दबाव और सामग्री संगतता विकल्पों की एब रोड रेंज पर भी उच्च मात्रा में वितरण प्रदान करता है। मॉडल और विकल्प चार्ट के लिए देखें। बीएसके पंप को संशोधित वायु मोटर और द्रव अनुभाग के साथ प्रदान किया जाता है।
हवा से संचालित डायाफ्राम पंप वैकल्पिक रूप से हवा के कक्ष में दबाव अंतर का उपयोग करके द्रव कक्ष में सेवन द्रव दबाव और सकारात्मक द्रव दबाव उत्पन्न करता है। गेंद वाल्व द्रव के आगे प्रवाह को सुनिश्चित कर सकता है।
पंप साइकलिंग शुरू हो जाएगी क्योंकि हवा का दबाव लागू होता है और यह मांग के साथ पंप करना जारी रखेगा। यह लाइन प्रेसीडेंट का निर्माण और रखरखाव करेगा और अधिकतम लाइन दबाव (डिसपेंसिंग डिवाइस बंद) होने के बाद साइकिल चलाना बंद कर देगा और आवश्यकतानुसार पम्पिंग फिर से शुरू करेगा।
| मद | विवरण | इकाई | संदर्भ चित्र |
| 1 | अधिकतम वायु प्रवेश दबाव | MPA | 0.83 |
| 2 | अधिकतम प्रवाह दर | एल / मिन | 667 |
| 3 | अधिकतम लिफ्ट | एम | 70 |
| 4 | अधिकतम आउटलेट दबाव | MPA | 0.83 |
| 5 | अधिकतम कण आकार | मिमी | 7 |
| 6 | वजन | किलोग्राम | 28 |
| 7 | शोर का स्तर | डाटाबेस | <70 |
विशेष विवरण
एयर डायाफ्राम पंप
1. गैर रिसाव
2. अच्छा आत्म भड़काना प्रदर्शन
3. सभी प्रकार के माध्यम को जीतो
4. सामग्री: कास्ट स्टील
1. विस्फोट प्रूफ, शून्य रिसाव, सरल ऑपरेशन।
2. आदर्श क्षमता, आत्म सक्शन, कोई जटिल नियंत्रण नहीं।
3. सामग्री की विविधता, कोई घूर्णन भागों, विभिन्न कटाव स्थितियों पर लागू नहीं होता है।
4. डायाफ्राम, बॉल और बॉल सीट लंबे समय तक सेवा जीवन के साथ आयातित सामग्रियों को अपनाते हैं।
5. मुख्य वाल्व और वायु मोटर का मॉडर्नाइजेशन। कोई टूटा हुआ, जुदा करना और मरम्मत करना आसान नहीं है।
औद्योगिक अनुप्रयोग
1. विभिन्न विषाक्त, ज्वलनशील और वाष्पशील तरल पदार्थ;
2. विभिन्न दृढ़ता से अम्लीय, दृढ़ता से क्षारीय और दृढ़ता से संक्षारक तरल पदार्थ;
3. 150 पर उच्च तापमान के साथ संचारित माध्यम;
4. विभिन्न फिल्टर प्रेस के लिए बैकिंग प्रेशर फीडर;
5. गर्मी के पानी को पुनः प्राप्त करने और संचलन के लिए नियोजित;
6. तेल टैंकरों, तेल डिपो और तेल के सामान की लोडिंग और अनलोडिंग।
7. अचार, जैम, मसला हुआ आलू और चॉकलेट आदि का पम्पिंग।
8. पेंट, गोंद और रंगद्रव्य चिपकने वाले पंप;
9. विभिन्न चीनी मिट्टी के बरतन, शीशे का आवरण, सीमेंट, grout, मोर्टार और घोल के लिए नियुक्त;
10. विभिन्न रबर, लेटेक्स, कार्बनिक विलायक, भराई के लिए नियुक्त;
11. आंतरिक टांके और अवशिष्ट तेल को चूसने के लिए तेल टैंकर बजरा की निकासी के लिए कार्यरत।
12. हॉप्स, खमीर पतले ग्राउट, सिरप और गुड़ के लिए नियुक्त;
13. मेरा, एडिट, टनल और सीवर में सीवेज और तलछट का पम्पिंग।
14. विभिन्न विशेष माध्यमों की सक्शन और ट्रांसमिशन।
ए 50 XX - एक्सएक्सएक्स - एक्स ( मॉडल चयन)
पाइप मुंह का रूप: ए-बीएसपी बी-एनपीटी (एफ) सी-निकला हुआ किनारा
डायाफ्राम सामग्री: 9 - सैंटोप्रेन एच - हेट्रेल टी - पीटीएफई / सैंटोप्रीन
बॉल मटेरियल: 9 -सेंटोप्रीन एच - हेट्रे टी - पीटीएफई ए - एसीटल
बॉल सीट सामग्री: P / K -Polypropylene / Kynoar SS –Stainless Steel
पंप सामग्री: SS-स्टेनलेस स्टील AL-एल्यूमीनियम मिश्र धातु CI- कार्बन स्टील P / K -Polypropylene / आयनों
अधिकतम लागू तापमान सीमाएँ (डायाफ्राम / गेंद / सील सामग्री)
एसेटल · · · · · · · · · · · · · ’’ के आधार पर - 150 ° F (4.4- 65.5 ° C)
सैंटोप्रीन · · · · · · · · · · · · · ’सेरोप्रेन · · · · · ·’ (-40 ° - 107.2 ° C) Teflon · · · · · · · · · · · · हवा के तापमान के आधार पर · हवा का तापमान 40 डिग्री - 220 डिग्री फेरनहाइट (4.4 डिग्री - 104 डिग्री सेल्सियस) Nitrile · · · · · · · · · · · · · · हवा के तापमान के हिसाब से · हवा के तापमान में वृद्धि · हवा के तापमान में वृद्धि · तापमान में वृद्धि · 10 ° - 180 ° F (-12 ° - 82 ° C) Viton · · · · · · · · हवा के तापमान को बढ़ाने के लिए पानी के छींटे में हवा के तापमान में वृद्धि हुई है। ° -176.6 ° C) Hytrel · · · · · · · · · · · · · · · · · काया> · · · · · · · · · · · · · · · · · · · · · · · · · लिखता है [·] · हवा के तापमान के आधार पर तापमान में वृद्धि हुई है, तापमान -20 डिग्री -150 ° F (-12 ° - 93 ° C) किन्नर · · · · · · अधिक जानकारी · हवा के तापमान को बढ़ाने के लिए, पानी के तापमान के आधार पर, पानी के तापमान में डिग्री सेल्सियस डिग्री सेल्सियस (-28.9 ° - 65.5 डिग्री सेल्सियस) Polypropylene · हवा के तापमान को बढ़ाने के लिए तापमान में वृद्धि हुई है।
