उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| गारंटी: | एक साल | उत्पाद का नाम: | संपीड़ित हवा डायाफ्राम पंप |
|---|---|---|---|
| शोर स्तर: | <70dB | आवेदन: | छपाई और रंगाई |
| प्रमुखता देना: | हवा चालित रासायनिक पंप,अपशिष्ट तेल डायाफ्राम पंप |
||

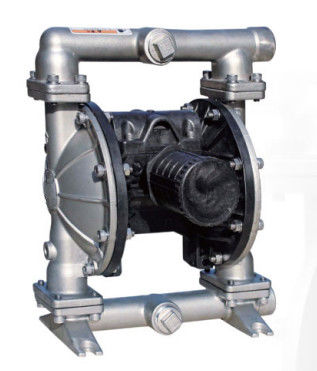

135L / मिनट के साथ वायवीय प्लास्टिक रासायनिक डायाफ्राम पंप झिल्ली
एयर डायाफ्राम पंप (एक झिल्ली पंप के रूप में भी जाना जाता है, हवा संचालित डबल डायाफ्राम पंप (AOOD) या वायवीय डायाफ्राम पंप ) जो एक रबड़, थर्माप्लाय या टेफ्लोंडीफ्राम और घूमने वाले वाल्व के दोनों तरफ उपयुक्त वाल्व के संयोजन का उपयोग करता है , एक तरल पदार्थ को पंप करने के लिए तितली वाल्व, फ्लैप वाल्व, या शट-ऑफ वाल्व का कोई अन्य रूप)।
| मद | विवरण | इकाई | संदर्भ चित्र |
| 1 | अधिकतम वायु प्रवेश दबाव | MPA | 0.83 |
| 2 | अधिकतम प्रवाह दर | एल / मिन | 192 |
| 3 | अधिकतम लिफ्ट | एम | 70 |
| 4 | अधिकतम आउटलेट दबाव | MPA | 0.83 |
| 5 | अधिकतम कण आकार | मिमी | 3 |
| 6 | वजन | किलोग्राम | 12.3 |
| 7 | शोर का स्तर | डाटाबेस | <70 |
आवेदन:
यह अपशिष्ट जल उपचार, रासायनिक उद्योग, पेट्रोकेमिकल में व्यापक रूप से लागू होता है
उद्योग, चित्रकला, चीनी मिट्टी की चीज़ें, पर्यावरण संरक्षण, मुद्रण और रंगाई, आदि सभी प्रकार से निपटने के लिए
संक्षारक, अस्थिर, ज्वलनशील, कणों और उच्च चिपचिपाहट के साथ जहरीले तरल पदार्थ।
काम करने का सिद्धांत
एक डायाफ्राम से सुसज्जित दो सममित पंप कक्ष में, जो एक केंद्र युगल स्टेम द्वारा जुड़ा हुआ है। संपीड़ित हवा पंप इनलेट वाल्व से आती है, और एक गुहा में प्रवेश करती है, डायाफ्राम आंदोलन को धक्का देती है, और दूसरे गुहा से निकलने वाली गैसें। एक बार गंतव्य पर पहुंचने के बाद, गैस वितरण घटक स्वचालित रूप से हवा को दूसरे कक्ष में संपीड़ित करेगा, डायाफ्राम को विपरीत दिशा में धकेल देगा, इस प्रकार घूमने वाले आंदोलन के लिए दो डायाफ्राम को निरंतर सिंक्रनाइज़ेशन करना होगा।
संपीड़ित हवा वाल्व में जाती है, डायाफ्राम को सही गति से बनाते हैं, और कक्ष सक्शन माध्यम में प्रवेश करते हैं, गेंद को कमरे में धकेलते हैं, साँस के कारण गेंद वाल्व बंद हो जाता है, बाहर निकलने के माध्यम से छुट्टी दे दी जाती है, और गेंद वाल्व खोला और एक ही समय में गेंद वाल्व को बंद करें, वापस प्रवाह को रोकें, इस प्रकार प्रवेश से निकलने वाले माध्यम को मध्यम से रहित बनाने के लिए, निकास से बाहर निकलें।
विशेष विवरण
एयर डायाफ्राम पंप
1. गैर रिसाव
2. अच्छा आत्म भड़काना प्रदर्शन
3. सभी प्रकार के माध्यम को जीतो
4. सामग्री: कास्ट स्टील, अलु, एसएस, पीपी
एक 2 5 XX - एक्सएक्सएक्स - एक्स ( मॉडल चयन)
पाइप मुंह का रूप: ए-बीएसपी बी-एनपीटी (एफ) सी-निकला हुआ किनारा
डायाफ्राम सामग्री: 9 - सैंटोप्रेन एच - हेट्रेल टी - पीटीएफई / सैंटोप्रीन
बॉल मटेरियल: 9 -सेंटोप्रीन एच - हेट्रे टी - पीटीएफई ए - एसीटल
बॉल सीट सामग्री: P / K -Polypropylene / Kynoar SS –Stainless Steel
पंप सामग्री: SS-स्टेनलेस स्टील AL-एल्यूमीनियम मिश्र धातु CI- कार्बन स्टील P / K -Polypropylene / आयनों
अधिकतम लागू तापमान सीमाएँ (डायाफ्राम / गेंद / सील सामग्री)
एसेटल · · · · · · · · · · · · · ’’ के आधार पर - 150 ° F (4.4- 65.5 ° C)
सैंटोप्रीन · · · · · · · · · · · · ’’ सेंट्रीप्रिन · · · · · · · ’ 40 ° - 107.2 ° C) Teflon · · · · · · · · · · · · · हवा के तापमान के आधार पर · तापमान 40 डिग्री - 220 डिग्री फेरनहाइट (4.4 डिग्री - 104 डिग्री सेल्सियस) Nitrile · · · · · · · · · · · · · · हवा के तापमान के आधार पर · हवा के तापमान में वृद्धि हुई है। पानी के तापमान में 10 डिग्री - 180 ° F (-12 ° - 82 ° C) Viton · · · · · · · · हवा के तापमान को बढ़ाने के लिए · हवा के तापमान में वृद्धि · हवा के तापमान में वृद्धि - तापमान में वृद्धि - तापमान में वृद्धि -176.6 डिग्री सेल्सियस) · · · · · · · · · · · · · · · · · · · · · · · ·से · करतें हैं। · हवा के तापमान के आधार पर · तापमान -20 डिग्री -150 ° F (-12 ° - 93 डिग्री सेल्सियस) · · · · · · · · · · · · · · · हवा के तापमान के आधार पर · हवा के तापमान को बढ़ाने के लिए तापमान में वृद्धि हुई है। तापमान में वृद्धि हुई है और तापमान में वृद्धि हुई है।
