उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | वायु सक्रिय डायफ्राम पंप | फ़ीचर: | गैर रिसाव |
|---|---|---|---|
| वजन: | 2.8kg | शोर स्तर: | <70dB |
| प्रमुखता देना: | रबर डायाफ्राम पंप,3 इंच हवा डायाफ्राम पंप |
||
पॉलीप्रोपाइलीन गैस संचालित डायाफ्राम पंप जंग प्रतिरोध
डायाफ्राम पंप कम हवा के दबाव में भी उच्च मात्रा में वितरण प्रदान करता है और उपलब्ध सामग्री संगतता विकल्पों की सड़क सीमा। मॉडल और विकल्प चार्ट के लिए देखें। पंप को संशोधित वायु मोटर और द्रव अनुभाग के साथ प्रदान किया जाता है।
हवा से संचालित डायाफ्राम पंप वैकल्पिक रूप से हवा के कक्ष में दबाव अंतर का उपयोग करके द्रव कक्ष में सेवन द्रव दबाव और सकारात्मक द्रव दबाव उत्पन्न करता है। गेंद वाल्व द्रव के आगे प्रवाह को सुनिश्चित कर सकता है।
पंप साइकलिंग शुरू हो जाएगी क्योंकि वायु दबाव लागू होता है और यह मांग के साथ पंप करना और जारी रखेगा। यह लाइन प्रेसीडेंट का निर्माण और रखरखाव करेगा और अधिकतम लाइन दबाव (डिसपेंसिंग डिवाइस बंद) होने के बाद साइकिल चलाना बंद कर देगा और आवश्यकतानुसार पम्पिंग फिर से शुरू करेगा।
एयर डायाफ्राम पंप (एक झिल्ली पंप के रूप में भी जाना जाता है, हवा संचालित डबल डायाफ्राम पंप (AOOD) या वायवीय डायाफ्राम पंप ) जो एक रबड़, थर्माप्लाय या टेफ्लोंडीफ्राम और घूमने वाले वाल्व के दोनों तरफ उपयुक्त वाल्व के संयोजन का उपयोग करता है , एक तरल पदार्थ को पंप करने के लिए तितली वाल्व, फ्लैप वाल्व, या शट-ऑफ वाल्व का कोई अन्य रूप)।
| मद | विवरण | इकाई | संदर्भ चित्र |
| 1 | अधिकतम वायु प्रवेश दबाव | MPA | 0.69 |
| 2 | अधिकतम प्रवाह दर | 1 मिनट | 46 |
| 3 | अधिकतम लिफ्ट | एम | 70 |
| 4 | अधिकतम आउटलेट दबाव | MPA | 0.69 |
| 5 | अधिकतम कण आकार | मिमी | 2.5 |
| 6 | वजन | किलोग्राम | 2.8 |
| 7 | शोर का स्तर | डाटाबेस | <70 |
विशेष विवरण
एयर डायाफ्राम पंप
1. गैर रिसाव
2. अच्छा आत्म भड़काना प्रदर्शन
3. सभी प्रकार के माध्यम को जीतो
4. सामग्री: कास्ट स्टील, अलु, एसएस, पीपी
एक 16 XX - XXX - X ( मॉडल चयन)
पाइप मुंह का रूप: ए-बीएसपी बी-एनपीटी (एफ) सी-निकला हुआ किनारा
डायाफ्राम सामग्री: 9 - सैंटोप्रेन एच - हेट्रेल टी - पीटीएफई / सैंटोप्रीन
बॉल मटेरियल: 9 -सेंटोप्रीन एच - हेट्रे टी - पीटीएफई ए - एसीटल
बॉल सीट सामग्री: P / K -Polypropylene / Kynoar SS –Stainless Steel
पंप सामग्री: SS-स्टेनलेस स्टील AL-एल्यूमीनियम मिश्र धातु CI- कार्बन स्टील P / K -Polypropylene / आयनों
मुख्य प्रदर्शन पैरामीटर
सं। पैरामीटर नाम इकाइयाँ संदर्भ मान
1 मैक्स। काम कर वायु दाब Mpa 0.83
2 मैक्स। प्रवाह एल / मिनट 135
3 मैक्स। हेड एम 70
4 मैक्स। द्रव उत्पादन दबाव Mpa 0.83
5 अधिकतम। व्यास मिमी 3 के माध्यम से कण
6 वजन किलो 9.5 / 12.5 (पीपी / केवी) / 9.5 (एएल) / 14.5 (एसएस / सीआई)
7 शोर स्तर डीबी <85
अधिकतम लागू तापमान सीमाएँ (डायाफ्राम / गेंद / सील सामग्री)
एसेटल · · · · · · · · · · · · · ’’ के आधार पर - 150 ° F (4.4- 65.5 ° C)
सैंटोप्रीन · · · · · · · · · · · · ’’ सेंटोप्रीन · · · · · · · · · · · सेपरोप्रेन · · · · ’’ -40 ° - 107.2 ° C) Teflon · · · · · · · · · · · · हवा के तापमान के आधार पर · तापमान 40 डिग्री - 220 डिग्री फेरनहाइट (4.4 डिग्री - 104 डिग्री सेल्सियस) Nitrile · · · · · · · · · · · · · · हवा के तापमान के आधार पर · हवा के तापमान में वृद्धि हुई है। पानी के तापमान में 10 डिग्री - 180 ° F (-12 ° - 82 ° C) Viton · · · · · · · · हवा के तापमान को बढ़ाने के लिए · हवा के तापमान में वृद्धि · हवा के तापमान में वृद्धि - तापमान में वृद्धि - तापमान में वृद्धि -176.6 डिग्री सेल्सियस) · · · · · · · · · · · · · · · · · · · · · · · ·से · करतें हैं। · हवा के तापमान के आधार पर तापमान में वृद्धि हुई है, तापमान -20 डिग्री -150 ° F (-12 ° - 93 ° C) किन्नर · · · · · · अधिक जानकारी · हवा के तापमान के आधार पर · हवा के तापमान को बढ़ाने के लिए तापमान में वृद्धि हुई है। तापमान में वृद्धि हुई है और तापमान में वृद्धि हुई है।

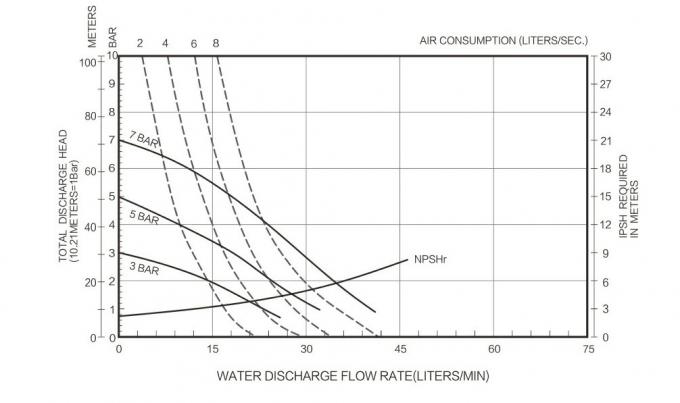

15pp ” प्रवाह आरेख
वायु और स्नेहन के लिए आवश्यकताएँ
उत्कृष्ट वायु दबाव। पंप क्षति, व्यक्तिगत चोट या संपत्ति की क्षति का कारण बन सकता है।
ऑपरेटिंग निर्देश
