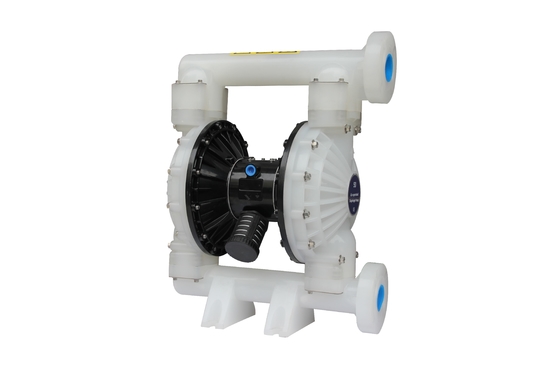

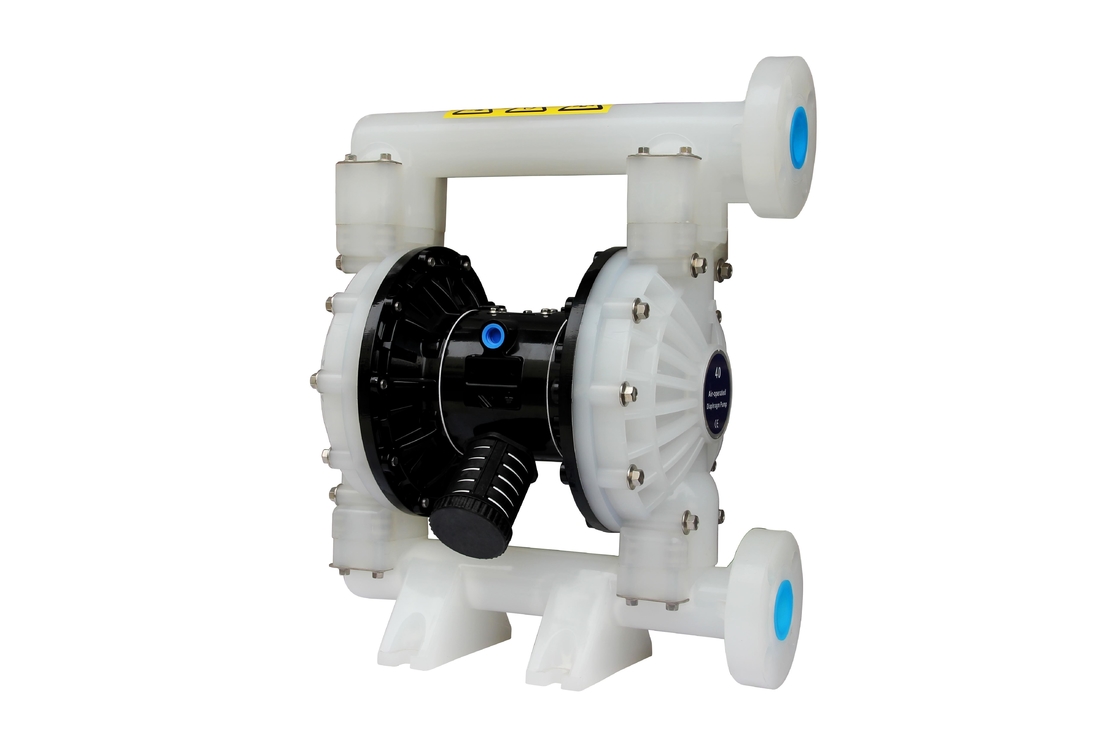

वायवीय प्लास्टिक डायाफ्राम पंप उच्च चिपचिपापन डायाफ्राम पंप कम शोर

स्थापना आयाम:

द्रव खंड में भागों का विघटन

ए) सबसे पहले, पाइप लाइन सिस्टम से पंप को हटा दें और पंप से सामग्री को अंदर से निकाल दें।बी) पंप को स्वच्छ कार्य वातावरण में रखें।ग) पहले पंप से आउटलेट पाइप (1) को हटा दें, और फिर बॉल (2), ओ कप (3) और (47) और बॉल सीट (4) को फ्लुइड कैप के ऊपरी सिरे से बाहर निकालें (5) अनुक्रम में।उसके बाद, पंप को उल्टा रखें और इनलेट पाइप (11) को हटा दें ताकि ओ कप (3) और (47), बॉल सीट (4) और बॉल (2) फ्लुइड कैप (5) से बाहर निकल जाए।d) कैप (5) को अलग करने के लिए दो फ्लुइड कैप के चारों ओर बोल्ट छोड़ें।ई) डायाफ्राम स्क्रू (10) को छोड़ दें और डायाफ्राम वॉशर (7), (8) और डायफ्राम (6) को दोनों सिरों से हटा दें।डायाफ्राम रॉड (23) निकालें और होंठ के आकार की सील की अंगूठी (25) को बदला जा सकता है।एयर वाल्व के लिए पुर्जों को अलग करना च) पहले बोल्ट (39) को ढीला करें, और फिर एयर वॉल्व केसिंग (38), एयर बैफल (42) और सीलिंग गैस्केट (40), और (41) को हटा दें।छ) एयर वॉल्व केसिंग (38) से वॉल्व स्लाइस (36) और वॉल्व प्लेट (37) को बाहर निकालें।ज) सर्किल (29) को हटा दें और एयर वॉल्व केसिंग (38) के दोनों सिरों से लिमिट एंड कैप (31) निकाल लें, और आप आवश्यकतानुसार कप (30) को बदल सकते हैं।i) हाथों से एयर वॉल्व केसिंग (38) से स्पूल (35) को बाहर निकालने के बाद आप लिप-टाइप पैकिंग (33) की जांच कर सकते हैं।पायलट वाल्व के लिए पुर्जों को अलग करना j) पहले सिलेंडर हेड को ठीक करते हुए 4 बोल्ट (16) को ढीला करें, और फिर दोनों सिरों पर सिलेंडर हेड (14) और (18) को हटा दें और O कप (17) को हटा दें।k) मोटर केसिंग (15) के खांचे से सीलिंग गैस्केट (19) को हटा दें।एल) मोटर केसिंग (15) से पायलट रॉड (22) और ट्रिगर रॉड (45) को बाहर निकालें और आप लिप-टाइप पैकिंग (20) को ट्रिगर रॉड पर या ओ कप (44) को पायलट रॉड पर बदल सकते हैं।डायाफ्राम पंप का पुन: संयोजन पंप के पुन: संयोजन के चरण डिस्सेप्लर के साथ असंगत हैं, इसलिए आपको कृपया पुन: संयोजन प्रक्रिया में निम्नलिखित पर ध्यान देने के लिए कहा जाता है: 1) सभी सीलिंग तत्वों, साथ ही साथ उनके संपर्क भागों को ग्रीस किया जाना चाहिए। .2) कृपया सभी सीलिंग तत्वों के उपयोग से पहले सावधानीपूर्वक जांच लें कि क्या वे क्षतिग्रस्त हैं, जैसे सतह क्षति।यदि क्षतिग्रस्त है, तो कृपया नए को बदलें।3) लिप-टाइप पैकिंग (20)(, 25) और (33) की लिप दिशा चार्ट में दिखाई गई दिशा के अनुरूप होनी चाहिए।4) बेहतर सीलिंग परिणाम प्राप्त करने के लिए फ्लुइड कैप पर बोल्ट को विपरीत कोणों से वैकल्पिक रूप से बांधा जाना चाहिए।समस्या निवारण 1. वायु प्रवाह के साथ निकास द्वार से कुछ द्रव निकल जाता है।किसी भी क्षति के लिए डायाफ्राम की जाँच करें।ढीलेपन के लिए डायाफ्राम स्क्रू की जाँच करें 2. आउटलेट द्रव में हवा के बुलबुले हैं। अच्छी सीलिंग के लिए सक्शन पाइप कनेक्शन की जाँच करें।अच्छी सीलिंग के लिए सक्शन पाइप और इनटेक मैनिफोल्ड के बीच कनेक्शन की जाँच करें।इनटेक मैनिफोल्ड और फ्लुइड कैप के बीच ओ रिंग की जाँच करें। ढीलेपन के लिए डायाफ्राम स्क्रू की जाँच करें। कम पंप आउटपुट जाँचें कि हवा की आपूर्ति स्थिर है।किसी भी रुकावट के लिए इनलेट / आउटलेट की जाँच करें।हवा की जकड़न के लिए इनटेक मैनिफोल्ड को जोड़ने वाले कनेक्टरों की जाँच करें जाँच करें कि गेंद सीट से चिपकी नहीं है या गेंद गलत तरीके से नहीं बैठी है।4. जब कोई पारस्परिक गति नहीं होती है तो निकास के उद्घाटन से हवा निकलती है।स्लाइड वाल्व (35) पर सील की अंगूठी (33) की जाँच करें।ट्रिगर रॉड (45) पर सील की अंगूठी (20) की जाँच करें।डायाफ्राम लिंक रॉड पर सील की अंगूठी (25) की जाँच करें
