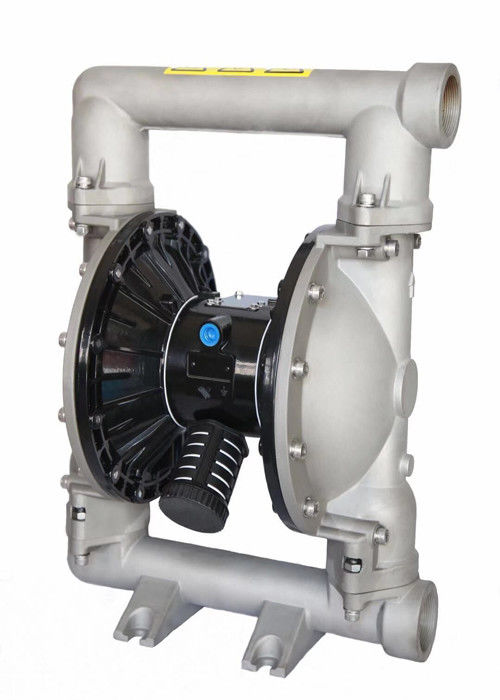

एल्यूमीनियम डायाफ्राम पेंट पंप एयर संचालित डबल डायाफ्राम पंप पाउडर संदेश

वायु संचालित डबल डायाफ्राम पंप

लाभ डबल डायाफ्राम पंप

• डिजाइन द्वारा सरल; अत्यधिक विनिमेय और कम रखरखाव और इसलिए जीवन समय की लागत कम हो गई।
• प्रयोग करने में आसान; प्रवाह को मांग पर प्राप्त किया जा सकता है और सरल वायु या द्रव विनियमन द्वारा परिवर्तित किया जा सकता है।
• प्रति स्ट्रोक विस्थापन अधिक है; यह पंप के जीवन को काफी बढ़ाता है, रखरखाव और जीवनकाल की लागत को कम करता है।

AODD PUMP के बारे में

यदि आप एक एकल पंप की तलाश कर रहे हैं जिसका उपयोग विभिन्न प्रकार के अनुप्रयोगों में किया जा सकता है, तो आप एक हवा से संचालित डबल डायाफ्राम (AODD) पंप चाहते हैं। JBSL एक स्रोत से उपलब्ध AODD पंपों की सबसे पूर्ण रेखा प्रदान करता है। एफडीए, यूएसडीए, 3 ए और ईएचईडीजी सहित हर सैनिटरी मानक को पूरा करने वाला कोई अन्य निर्माता अधिक एओडीडी पंप - या अधिक आकार और प्रवाह विकल्प प्रदान नहीं करता है।

क्यों AODD

एयर-संचालित डबल डायाफ्राम (AODD) पंप कई लाभ प्रदान करते हैं जो उन्हें लगभग अंतहीन विभिन्न प्रकार के उपयोगों के लिए परिपूर्ण बनाते हैं। AODD पंप:

• आसानी से और कुशलता से पानी से 90% ठोस पदार्थों को कुछ भी संभाल सकता है
• हवा की आपूर्ति के एक साधारण समायोजन के साथ 125 साई तक प्रवाह और डिस्चार्ज दबाव को अलग करने की क्षमता प्रदान करें
• महंगी मोटर ड्राइव और महत्वपूर्ण आकार की गणना की आवश्यकता को समाप्त करते हुए, कई अनुप्रयोगों के लिए उपयोग किए जाने वाले एक पंप को सक्षम करें
• गिरावट के बिना बड़े, कतरनी-संवेदनशील ठोस भी पारित कर सकते हैं या हीट बिल्डअप को पंप किए गए माध्यम में स्थानांतरित किया जा सकता है
• पंप को नुकसान पहुंचाए बिना सूखा चलाने में सक्षम हैं
• महंगे दबाव राहत और बायपास सामान के बिना "ऑन डिमांड सिस्टम" संचालित कर सकते हैं
• झाग या अलग माध्यम नहीं होगा
• प्रति मिनट एक गैलन के रूप में धीमी गति से पंप करने में सक्षम हैं

कार्य सिद्धांत JBSL डबल डायाफ्राम पंप

• जेबीएसएल डायाफ्राम पंप एक हवा से संचालित, सकारात्मक विस्थापन, आत्म भड़काना पंप है। चित्र अपने प्रारंभिक स्ट्रोक पर पंप के माध्यम से प्रवाह पैटर्न दिखाते हैं। यह माना जाता है कि पंप को प्रारंभिक स्ट्रोक से पहले प्राइम नहीं किया गया है।

  A. वायु वाल्व डायाफ्राम के पीछे की ओर दबाव वाली हवा को निर्देशित करता है। 1. डायाफ्राम संपीड़ित हवा और तरल के बीच एक पृथक्करण झिल्ली के रूप में कार्य करता है। संपीड़ित हवा पंप के केंद्र ब्लॉक से डायाफ्राम को दूर ले जाती है। विपरीत डायाफ्राम को दबाव वाले डायाफ्राम से जुड़े शाफ्ट द्वारा खींचा जाता है। डायाफ्राम 2 अब अपने वायु निकास स्ट्रोक पर है; डायाफ्राम के पीछे हवा को पंप के निकास बंदरगाह के माध्यम से वायुमंडल के लिए मजबूर किया गया है। पंप के केंद्र ब्लॉक की ओर डायाफ्राम 2 की गति चैंबर के भीतर एक वैक्यूम बनाता है। वायुमंडलीय दबाव बलों में इनलेट मैनिफोल्ड में इनलेट बॉल वाल्व को अपनी सीट से बाहर ले जाने के लिए मजबूर करता है। तरल पिछले इनलेट बॉल वाल्व को स्थानांतरित करने और तरल कक्ष को भरने के लिए स्वतंत्र है।

  B. जब दाब डायाफ्राम, डायाफ्राम 1 अपने डिस्चार्ज स्ट्रोक की सीमा तक पहुंच जाता है, तो वायु वाल्व दबाव अप्रत्यक्ष रूप से मध्यपट के पीछे की तरफ हवा को पुनर्निर्देशित करता है। दबावयुक्त वायु सेना डायाफ्राम 1 को केंद्र खंड में डायाफ्राम खींचते समय केंद्र ब्लॉक से 2 दूर। । हाइड्रोलिक बलों के विकसित होने के कारण डायाफ्राम 2 अपनी सीट पर इनलेट बॉल वाल्व लगाता है। ये समान हाइड्रोलिक बल अपनी सीट से डिस्चार्ज बॉल वाल्व उठाते हैं, जबकि विपरीत डिस्चार्ज बॉल वाल्व अपनी सीट पर मजबूर होते हैं, जिससे द्रव निर्वहन पंप प्रवाह के माध्यम से होता है। पंप के केंद्र ब्लॉक के लिए डायाफ्राम 1 का आंदोलन तरल कक्ष के भीतर एक वैक्यूम बनाता है। वायुमंडलीय दबाव पंप के इनलेट में कई गुना तरल पदार्थ को बल देता है। इनलेट बॉल वाल्व को तरल सीट को भरने के लिए द्रव को स्थानांतरित करने की अनुमति देकर अपनी सीट से मजबूर किया जाता है।

• C. स्ट्रोक के पूरा होने पर, वायु वाल्व फिर से हवा को डायाफ्राम 1 के पीछे की ओर पुनर्निर्देशित करता है, और अपने वायु निकास स्ट्रोक पर डायाफ्राम 2 शुरू करता है।

  लंबे जीवन को सुनिश्चित करने के लिए डायाफ्राम दबाव-संतुलित होते हैं। उच्च दबाव, उच्च दक्षता संचालन पंप के अद्वितीय डिजाइन द्वारा प्राप्त किया जाता है। सक्शन और डिस्चार्ज वाल्व या तो बॉल वाल्व या बेलनाकार वाल्व हो सकते हैं
